Modularer Lasttrennschalter für Sicherungen, Typ D02, 63 Ampere, 3-polig, 60mm, zur Montage auf Sammelschienen. Geeignet als NH-Lasttrenner, bietet eine sichere Trennung im Lastkreis. Ideal für den Einsatz in Verteilungsanlagen, unterstützt effiziente Wartung und Instandhaltung.
EAN
3250610740613
Marke
Hager
VPE
3 Stück
Preisgruppe
H62
Lasttrennschalter für Sicherungen D02 63A 3polig 60mm Sammelschiene L063M
Preis
141,08 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
D0-Sicherungsschraubkappe 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 35 A, 50 A, 63 A, 32 A, 40 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufSammelschienensystem
-
Nominales Drehmoment3 - 3 Nm
Abmessungen
-
Breite/Dicke Sammelschiene5 - 10 mm
-
Höhe226 mm
-
Breite27 mm
-
Tiefe80 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom4,50 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert5,50 W
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui500 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Werkstoff
-
WerkstoffKunststoff
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

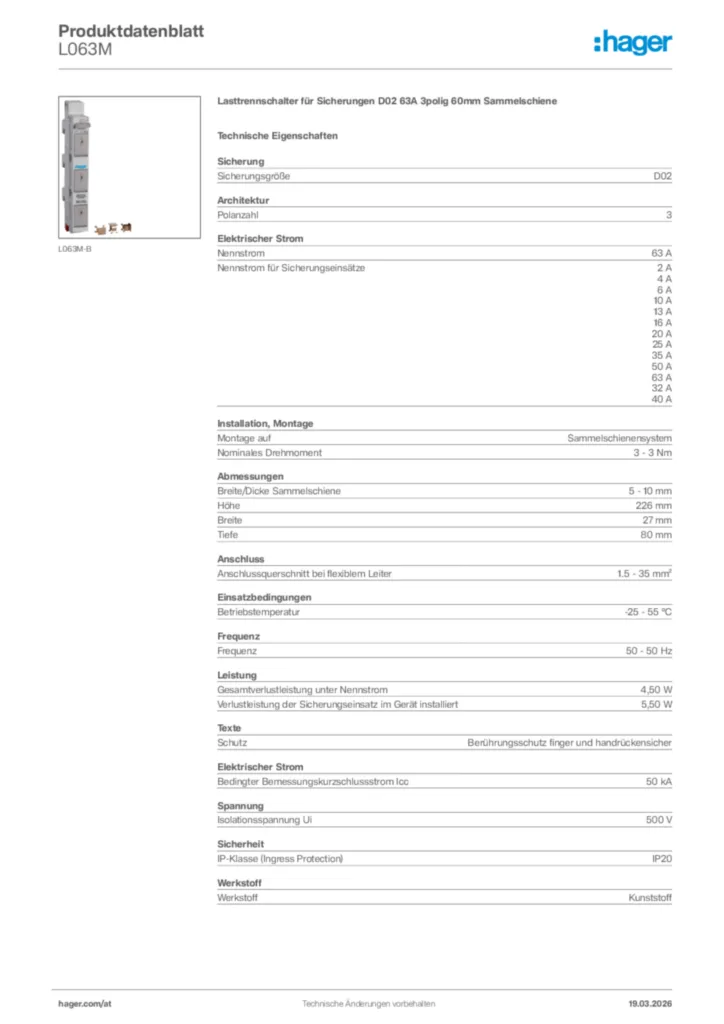

Product datasheet
Hager Produktdatenblatt L063M
Lasttrennschalter für Sicherungen D02 63A 3polig 60mm Sammelschiene
PDF -
Montageanleitung
L063M Montagehinweise
Montageanleitung en-GB, fr-FR, de-DE 2020-09-02
PDF3,35 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2024-09-17
PDF226,86 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LD02K63-3SSKeramiksockel D02 E18 63A 3polig Hutschiene Schelle AbdeckungPreis18,69 €/ Stück * -
2
LE1418SPasseinsatzschlüssel D01 -D02 für D0-SchraubkappenPreis20,55 €/ Stück * -
3
L250AAnschlussmodul mit Anschlussklemmen, Al 10-70mm², Cu 1, 5-70mm², Sammelschiene 60mmPreis110,70 €/ Stück * -
4
LD01-02AD-1Schutzabdeckung D01 E14 bis 16A 1polig grau für D0 - KeramiksockelPreis117,39 €/ 100 Stück * -
5
LD02K63-1SSKeramiksockel D02 E18 63A 1polig Hutschiene Schelle AbdeckungPreis9,31 €/ Stück *
Ausschreibungstext
Lasttrennschalter für Sicherungen D02 63A 3polig 60mm Sammelschiene
Montage auf 60 mm Sammelschienensystem DIN VDE 0638, DIN EN 60947-3, 400 V AC, 63 A, AC22B, 50 kA mit Meldesystem für Sicherungsausfall. Schraubkappenlose Stecktechnik, bietet werksseitigen, dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss, plombierbar, handunabhängige EIN-/AUS-Schaltung entnehmbarer Sicherungsstecker mit Fingerschutz. Bestückt mit D02-Hülsenpaßeinsatz nach Erfordernis D0-Sicherungseinsatz nach Erfordernis 1 bis 63A.
Sicherungsgröße: D02
Polanzahl: 3
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
13 A
16 A
20 A
25 A
35 A
50 A
63 A
32 A
40 A
Montage auf: Sammelschienensystem
Nominales Drehmoment: 3 - 3 Nm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe: 226 mm
Breite: 27 mm
Tiefe: 80 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 55 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 4,50 W
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 500 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L063M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Montage auf 60 mm Sammelschienensystem DIN VDE 0638, DIN EN 60947-3, 400 V AC, 63 A, AC22B, 50 kA mit Meldesystem für Sicherungsausfall. Schraubkappenlose Stecktechnik, bietet werksseitigen, dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss, plombierbar, handunabhängige EIN-/AUS-Schaltung entnehmbarer Sicherungsstecker mit Fingerschutz. Bestückt mit D02-Hülsenpaßeinsatz nach Erfordernis D0-Sicherungseinsatz nach Erfordernis 1 bis 63A.
Sicherungsgröße: D02
Polanzahl: 3
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
13 A
16 A
20 A
25 A
35 A
50 A
63 A
32 A
40 A
Montage auf: Sammelschienensystem
Nominales Drehmoment: 3 - 3 Nm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe: 226 mm
Breite: 27 mm
Tiefe: 80 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 55 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 4,50 W
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 500 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L063M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
