Leistungsschalter h3+ P250 LSI 4P4D N0-50-100% 160A 50kA FTC HMT161JR
EAN
3250613176556
Marke
Hager
VPE
1 Stück
Preisgruppe
H39
Preis
1.453,64 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterspannungsauslöser 2 Produkte verfügbar -
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Phasentrennungsfunktionen 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Türkupplungsgriff 1 Produkte verfügbar -
Handgriff für Schaltgeräte 1 Produkte verfügbar
Optionales Zubehör
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1, 20 m h3+
77,12 € / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
305,30 € / Stück*
-
HYT019H
Phasentrennwände P250 3/4P
19,29 € / Stück*
-
HYS256H
Sicherheitsabschaltung für Plug-in Sockel
65,34 € / Stück*
-
HXT031H
Drehantrieb zum Türeinbau, Achslänge 200 mm P250
118,90 € / Stück*
-
HXT030H
Drehantrieb direkt am Schalter P250
50,34 € / Stück*
-
HBT250HFI-Block P250 4P 250A Idn 30 mA bis 6 A stufenweise einstellbar
1.541,48 € / Stück* -
HBT160FFI-Block P250 4P 160A Idn 300 mA fest
1.094,78 € / Stück* -
HBT160HFI-Block P250 4P 160A Idn 30 mA bis 6 A stufenweise einstellbar
1.135,49 € / Stück*
-
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
96,80 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
96,80 € / Stück*
-
HXT049HMotorantrieb für Baugröße P250 48V DC ohne Autoreset
776,63 € / Stück* -
HXT048HMotorantrieb für Baugröße P250 48V DC mit Autoreset
776,63 € / Stück* -
HXT047HMotorantrieb für Baugröße P250 200-220V AC DC ohne Autoreset
776,63 € / Stück* -
HXT046HMotorantrieb für Baugröße P250 100-110V AC DC ohne Autoreset
776,63 € / Stück* -
HXT045HMotorantrieb für Baugröße P250 200-220V AC DC mit Autoreset
776,63 € / Stück* -
HXT044HMotorantrieb für Baugröße P250 230 V AC ohne Autoreset
776,63 € / Stück* -
HXT043HMotorantrieb für Baugröße P250 24V DC ohne Autoreset
776,63 € / Stück* -
HXT042HMotorantrieb für Baugröße P250 230 V AC mit Autoreset
776,63 € / Stück* -
HXT041HMotorantrieb für Baugröße P250 100-110V AC DC mit Autoreset
776,63 € / Stück* -
HXT040HMotorantrieb für Baugröße P250 24V DC mit Autoreset
776,63 € / Stück*
-
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
105,63 € / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
65,03 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
110,00 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
110,00 € / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
11,15 € / Stück* -
HXT066Hmechanisches Verriegelungset für 3P und 4P P250 (Bowdenzug)
49,27 € / Stück* -
HXT166HVerriegelungsset mechanisch für Schalterabstand 60 mm 4-polig P250
100,70 € / Stück*
-
HYT328HAnschlusswinkel Plug-in Sockel P250 1P
23,56 € / Stück* -
HYT066HAnschlussklemmen P250 Anbau Cu/Al 4P 6x 6-35mm²
373,86 € / Stück* -
HYT008HAnschlussklemmen P250 Anbau Cu/Al 4P 2x 35-120mm²
331,01 € / Stück* -
HYT006HAnschlussklemmen P250 Anbau Cu/Al 4P 1x 50-185mm²
204,60 € / Stück* -
HYT002HAnschlussklemmen P250 Einbau Cu/Al 4P 1x 10-150mm²
44,99 € / Stück*
-
HYT053HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P250 4P
59,99 € / Stück* -
HYT051HKlemmenabdeckung rückseitig für Anschlussverlängerung P250 4P
59,99 € / Stück* -
HYT026HKlemmenabdeckung Rückanschluss und Plug-in P250 4P
66,41 € / Stück* -
HYT024HKlemmenabdeckung für Anschlussverlängerung gespreizt P250 4P
66,41 € / Stück* -
HYT022HKlemmenabdeckung für Anschlussverlängerung P250 4P
66,41 € / Stück*
-
HYT333HTräger und Kontaktierheineit für Einschubtechnik P250 4P
590,24 € / Stück* -
HYT331HSockel für Einschubtechnik P250 4P
261,38 € / Stück* -
HYT201HPlug-in Sockel P250 4P
332,08 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-265 kA
-
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-265 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-250 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)2,50 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)2,50 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-26 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-26 kA
-
Nennstrom bei 10°C nach IEC 60947160 A
-
Nennstrom bei 15°C nach IEC 60947160 A
-
Nennstrom bei 20°C nach IEC 60947160 A
-
Nennstrom bei 25°C nach IEC 60947160 A
-
Nennstrom bei 30°C nach IEC 60947160 A
-
Nennstrom bei 35 °C gemäß IEC 60947160 A
-
Nennstrom bei 40 °C gemäß IEC 60947160 A
-
Nennstrom bei 45°C nach IEC 60947160 A
-
Nennstrom bei 50°C nach IEC 60947160 A
-
Nennstrom bei 55°C nach IEC 60947160 A
-
Nennstrom bei 60 °C gemäß IEC 60947160 A
-
Nennstrom bei 70°C nach IEC 60947135 A
-
Nennstrom bei 65°C nach IEC 60947145 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Einstellungen
-
Stromwert Ir1 Einstellschieber63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers86 - 1600 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment12 - 12 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stoßspannungsfestigkeit Uimp8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitLSI
Leistung
-
Gesamtverlustleistung unter Nennstrom18,42 W
-
Verlustleistung pro Pol6,14 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
Abdeckung, Tür
-
VerriegelbarJa
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Kabel
-
Werkstoff KabelKupfer, Aluminium
Abmessungen
-
Höhe165 mm
-
Breite140 mm
-
Tiefe97 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockJa
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 4, 5, 6, 7, 8, 9, 10, 11
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

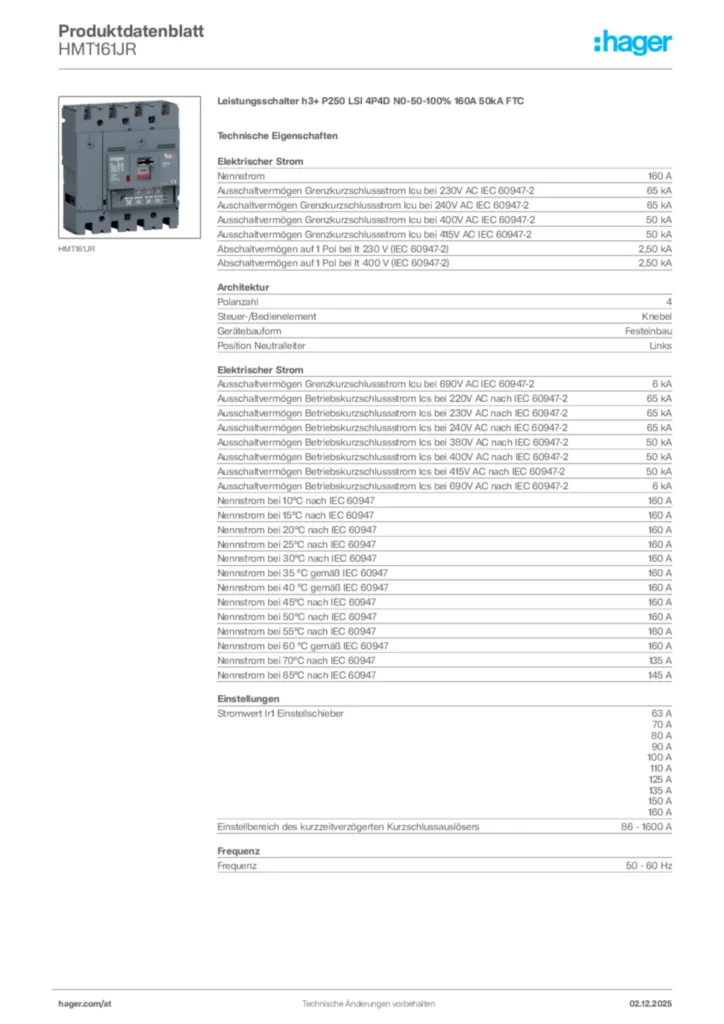

Hager Produktdatenblatt HMT161JR
