Leistungsschalter h3+ P250 LSnI 4P4D N0-50-100% 100A 70kA FTC HET101GR
EAN
3250613176242
Marke
Hager
VPE
1 Stück
Preisgruppe
H39
Preis
1 380,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
AOB MCCB Typ A 5 Produkte verfügbar -
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Mehr sehen 30 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HBT100F
FI-Block P250 4P 100A Idn 300 mA fest
1.021,94 € / Stück* -
HBT100HFI-Block P250 4P 100A Idn 30 mA bis 6 A stufenweise einstellbar
1.058,37 € / Stück* -
HBT160FFI-Block P250 4P 160A Idn 300 mA fest
1.094,78 € / Stück* -
HBT160HFI-Block P250 4P 160A Idn 30 mA bis 6 A stufenweise einstellbar
1.135,49 € / Stück* -
HBT250HFI-Block P250 4P 250A Idn 30 mA bis 6 A stufenweise einstellbar
1.541,48 € / Stück*
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+
77,12 € / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
305,30 € / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
105,63 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
96,80 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
96,80 € / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
65,03 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
110,00 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
110,00 € / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
105,63 € / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
11,15 € / Stück* -
HXT066Hmechanisches Verriegelungset für 3P und 4P P250 (Bowdenzug)
49,27 € / Stück* -
HXT166HVerriegelungsset mechanisch für Schalterabstand 60 mm 4-polig P250
100,70 € / Stück*
-
HXT030HDrehantrieb direkt am Schalter P250
50,34 € / Stück*
-
HXT031HDrehantrieb zum Türeinbau, Achslänge 200 mm P250
118,90 € / Stück*
-
HXT040HMotorantrieb für Baugröße P250 24V DC mit Autoreset
776,63 € / Stück* -
HXT041HMotorantrieb für Baugröße P250 100-110V AC DC mit Autoreset
776,63 € / Stück* -
HXT042HMotorantrieb für Baugröße P250 230 V AC mit Autoreset
776,63 € / Stück* -
HXT043HMotorantrieb für Baugröße P250 24V DC ohne Autoreset
776,63 € / Stück* -
HXT044HMotorantrieb für Baugröße P250 230 V AC ohne Autoreset
776,63 € / Stück* -
HXT045HMotorantrieb für Baugröße P250 200-220V AC DC mit Autoreset
776,63 € / Stück* -
HXT046HMotorantrieb für Baugröße P250 100-110V AC DC ohne Autoreset
776,63 € / Stück* -
HXT047HMotorantrieb für Baugröße P250 200-220V AC DC ohne Autoreset
776,63 € / Stück* -
HXT048HMotorantrieb für Baugröße P250 48V DC mit Autoreset
776,63 € / Stück* -
HXT049HMotorantrieb für Baugröße P250 48V DC ohne Autoreset
776,63 € / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
65,34 € / Stück*
-
HYT002HAnschlussklemmen P250 Einbau Cu/Al 4P 1x 10-150mm²
44,99 € / Stück* -
HYT006HAnschlussklemmen P250 Anbau Cu/Al 4P 1x 50-185mm²
204,60 € / Stück* -
HYT008HAnschlussklemmen P250 Anbau Cu/Al 4P 2x 35-120mm²
331,01 € / Stück* -
HYT066HAnschlussklemmen P250 Anbau Cu/Al 4P 6x 6-35mm²
373,86 € / Stück* -
HYT328HAnschlusswinkel Plug-in Sockel P250 1P
23,56 € / Stück*
-
HYT019HPhasentrennwände P250 3/4P
19,29 € / Stück*
-
HYT201HPlug-in Sockel P250 4P
332,08 € / Stück* -
HYT331HSockel für Einschubtechnik P250 4P
261,38 € / Stück* -
HYT333HTräger und Kontaktierheineit für Einschubtechnik P250 4P
590,24 € / Stück*
-
HYT022HKlemmenabdeckung für Anschlussverlängerung P250 4P
66,41 € / Stück* -
HYT024HKlemmenabdeckung für Anschlussverlängerung gespreizt P250 4P
66,41 € / Stück* -
HYT026HKlemmenabdeckung Rückanschluss und Plug-in P250 4P
66,41 € / Stück* -
HYT051HKlemmenabdeckung rückseitig für Anschlussverlängerung P250 4P
59,99 € / Stück* -
HYT053HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P250 4P
59,99 € / Stück*

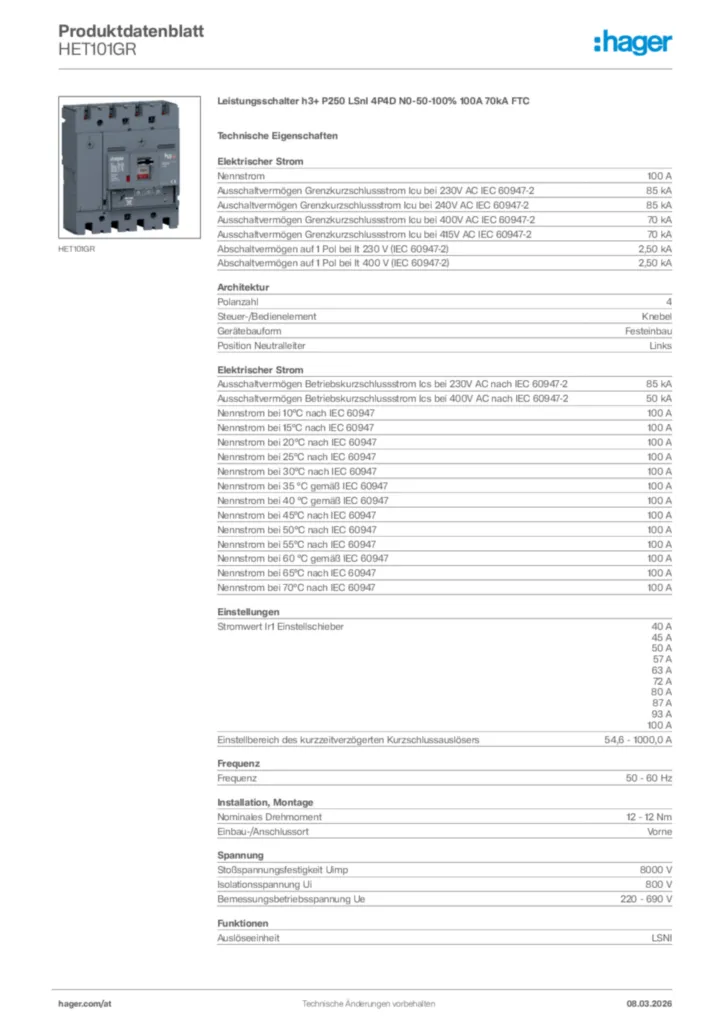

Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-270 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)2,50 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)2,50 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Nennstrom bei 10°C nach IEC 60947100 A
-
Nennstrom bei 15°C nach IEC 60947100 A
-
Nennstrom bei 20°C nach IEC 60947100 A
-
Nennstrom bei 25°C nach IEC 60947100 A
-
Nennstrom bei 30°C nach IEC 60947100 A
-
Nennstrom bei 35 °C gemäß IEC 60947100 A
-
Nennstrom bei 40 °C gemäß IEC 60947100 A
-
Nennstrom bei 45°C nach IEC 60947100 A
-
Nennstrom bei 50°C nach IEC 60947100 A
-
Nennstrom bei 55°C nach IEC 60947100 A
-
Nennstrom bei 60 °C gemäß IEC 60947100 A
-
Nennstrom bei 65°C nach IEC 60947100 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Einstellungen
-
Stromwert Ir1 Einstellschieber40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers54,6 - 1000,0 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment12 - 12 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitLSNI
Leistung
-
Gesamtverlustleistung unter Nennstrom7,20 W
-
Verlustleistung pro Pol2,40 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Abmessungen
-
Höhe165 mm
-
Breite140 mm
-
Tiefe97 mm
Kabel
-
Werkstoff KabelKupfer, Aluminium
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockJa
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)5 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)100 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient15
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Betriebsanleitung
Betriebsanleitung it-IT 2020-01-01
PDF3,58 MB
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Betriebsanleitung International 2020-09-21
PDF13,53 MB -
Montageanleitung
Montageanleitung für HExx, HHxx, HMxx, HNxx - Leistungschalter h3 (Stand: 06.2018)
Montageanleitung International 2018-06-04
PDF2,04 MB
Montageanleitung für Leistungschalter h3+ P250 (Stand: 2020-03)
Montageanleitung International 2015-11-02
PDF4,67 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
CAD file for MCCB 250A 4P
STEP Dateien International 2023-11-24
STP805,89 kB -
Handbuch
Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-25
PDF349,41 kB
Declaration
Konformitätserklärung International 2022-04-25
PDF461,97 kB
