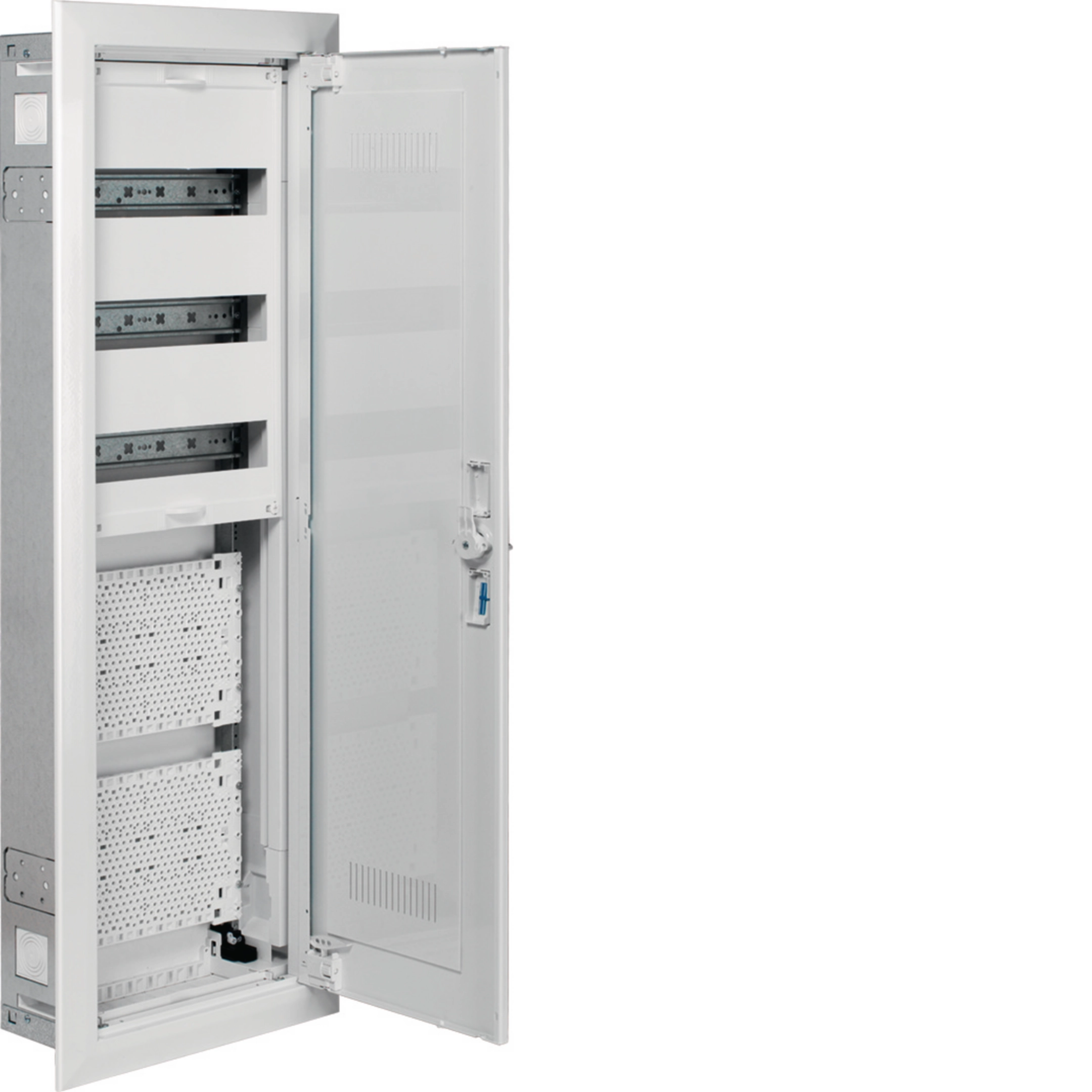

Feldverteiler UP, univers, 3x12 Mod. +2x Montageplatten, QuickConnect FWU61M5
EAN
3250610134689
Marke
Hager
VPE
1 Stück
Preisgruppe
H15
Preis
643,78 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 6 Produkte verfügbar -
Verteilerbaugruppe für Geräteaufbau 1 Produkte verfügbar -
Montageplatte für Verteilergehäuse 1 Produkte verfügbar -
Montageschiene 5 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
Oberteil für Leitungsführungskanal 2 Produkte verfügbar
Optionales Zubehör
-
FZ452N
Schließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
27,63 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
27,47 € / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
17,09 € / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
12,40 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
78,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
136,71 € / Stück*
-
UT22C
Hutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
10,81 € / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
6,49 € / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
16,81 € / Set* -
UN06FNTragschienen, univers, FW, Höhe:900mm, 2 Stück
42,19 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
48,98 € / Stück*
-
FWU00C6
Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 669mm
11,07 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
13,99 € / Stück*
-
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
14,21 € / Stück* -
FWU00V6Abschottung senkrecht für 6-reihigen Feldverteiler FWU Höhe 950mm
22,80 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,76 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
5,85 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1,24 € / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
4,26 € / Stück*
Technische Merkmale
Installation, Montage
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen3
-
Anzahl Reihen6
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module36
Abmessungen
-
Höhe1003 mm
-
Breite353 mm
-
Tiefe125 mm
-
Einbauhöhe952 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
Sicherheit
-
SchutzklasseSchutzklasse II
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

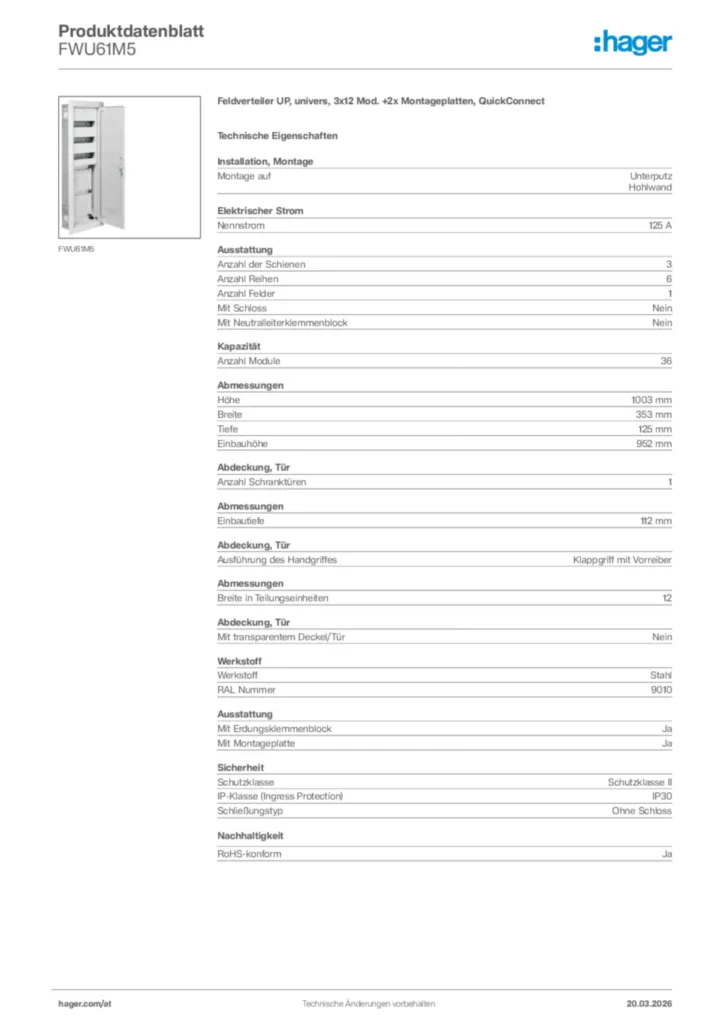

Hager Produktdatenblatt FWU61M5
Feldverteiler UP,univers,3x12PLE+2xMontageplatte,QuickConnect
PDF -
Bestellhilfe
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Handbuch
Handbook en-GB 2023-04-11
Handbuch en-GB 2023-04-11
PDF5,83 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ791NLackstift, 9ml, Farbe RAL 9010Preis18,47 €/ Stück * -
2
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis19,60 €/ Set * -
3
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54Preis27,63 €/ Stück *
-
4
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242EPreis27,47 €/ Stück *
-
5
UZ100Blechkerbschrauben, universN, 4, 2x9, 5mm, 100 StückPreis14,30 €/ Stück *
Ausschreibungstext
Feldverteiler UP,univers,3x12PLE+2xMontageplatte,QuickConnect
Feldverteiler UP/HW zertifiziert nach EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Tür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten galvanisch, zwischen Energie- und Multimediateil, getrennten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende horizontaler Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 3
Anzahl Reihen: 6
Anzahl Felder: 1
Anzahl Module: 36
Höhe: 1003 mm
Breite: 353 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU61M5
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Tür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten galvanisch, zwischen Energie- und Multimediateil, getrennten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende horizontaler Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 3
Anzahl Reihen: 6
Anzahl Felder: 1
Anzahl Module: 36
Höhe: 1003 mm
Breite: 353 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU61M5
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
