Schrank, univers, IP55/I, 1850x1300x400mm + 200mm Sockel FR25G2
EAN
3250610701300
Marke
Hager
VPE
1 Stück
Preisgruppe
H10
Preis
2 779,96 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Einführungsflansch für Gehäuse 7 Produkte verfügbar -
Tür/Bedienfeld 1 Produkte verfügbar -
Oberteil/Dach für Gehäuse 3 Produkte verfügbar -
Durchführungstülle 4 Produkte verfügbar -
Schließsystem 5 Produkte verfügbar -
Mehr sehen 37 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ402
Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen
55,34 € / Stück* -
FZ404Leitungseinführung, univers, Kunststoff, ohne Vorprägungen
35,02 € / Stück* -
FZ415EKabeleinführung, univers, Metall, mit zwei Tüllen für Kabel D=23-55mm, SK I
172,01 € / Stück* -
FZ420Leitungseinführung, für U84LU, Adapter zum verbinden an FT Schrank
50,36 € / Stück* -
FZ421AVerriegelungseinsätze Kabeleinführung, gegen unbefugtes Öffnen von Außen
192,12 € / Stück* -
FZ422Leitungseinführung, univers, IP55, Blech, ohne Vorprägungen, geschraubt
27,47 € / Stück* -
FZ435AVerschlussplatte, univers, Kabeleinführungsöffnung, FR Schrank
75,04 € / Stück*
-
FZ025R
Tür, univers, für FR25* Schränke, IP55, 1850x1300mm
1.052,32 € / Stück*
-
FZ230B
Kopf-/Fußteil, univers, 400mm tief, für FR Schränke
53,02 € / Stück* -
FZ417Belüftungskappe, univers, in FZ408M Kabeleinführung einbaubar
52,80 € / Stück* -
FZ448Verschlussplatte, univers, für seitliche Sammelschienenöffnungen, FR Schrank
49,94 € / Stück*
-
FZ409M
1 x Kabeleinführungstülle, M20
1,95 € / Stück* -
FZ410M1 x Kabeleinführungstülle, M25
2,07 € / Stück* -
FZ411M1 x Kabeleinführungstülle, M32
2,21 € / Stück* -
FZ412M1 x Kabeleinführungstülle, M40
2,30 € / Stück*
-
FZ506
Euro-Profilzylinder 1242E für Schwenkhebel FZ537
52,24 € / Stück* -
FZ519
Euro-Profilzylinder 405 für Schwenkhebel FZ537
52,24 € / Stück* -
FZ520
Euro-Profilzylinder 455 für Schwenkhebel FZ537
52,24 € / Stück* -
FZ537Schwenkhebel, univers, für FR Schränke, mit Hager Logo
118,45 € / Stück* -
FZ546NSchwenkhebel, univers, mit Senatschloß Berlin,für Schrank IP44/IP54,o. Schlüssel
275,91 € / Stück*
-
FZ655ASockel, univers, 100x1300x400mm, für FR + FS Schrank
211,42 € / Stück* -
FZ665ASockel, univers, 200x1300x400mm, für FR + FS Schrank
424,06 € / Stück*
-
FZ739BTürverdrahtungsprofil, univers, 500mm Tür, univers, FR Schrank
42,27 € / Stück* -
FZ739CTürverdrahtungsprofil, univers, 750mm Tür, univers, FR Schrank
46,88 € / Stück*
-
MES-UP40Universalprofil für Tiefe 400mm
76,54 € / Paar*
-
VZ016MKabelverschraubung, vector, IP65, M16, Kunststoff
2,89 € / Stück* -
VZ020MKabelverschraubung, vector, IP65, M20, Kunststoff
4,16 € / Stück* -
VZ025MKabelverschraubung, vector, IP65 M25, Kunststoff
7,59 € / Stück* -
VZ032MKabelverschraubung, vector, IP65 M32, Kunststoff
11,25 € / Stück* -
VZ040MKabelverschraubung, vector, IP65 M40, Kunststoff
18,90 € / Stück*
-
UZ009Erdungsleitung, universN, 25mm², Länge = 300 mm, beidseitig Kabelschuh 6mm / 8mm
25,08 € / Stück* -
UZ012Erdungsleitung, universN, 25mm², Länge = 550 mm
29,40 € / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
15,77 € / Stück* -
FZ775AAdapter für vertikale Verbindung von 1300mm breiten FR/FS Schränken
75,97 € / Stück* -
FZ800CHalter, univers, für Abfangschiene im 400mm FR Schrank, SK I, höhenverstellbar
45,35 € / Stück* -
FZ800FHalter, univers, für Abfangschiene im 400mm FS Schrank, höhenverstellbar
53,79 € / Stück* -
FZ8451Kabelabfangschiene für Sockel, univers, 1300mm lang,5feldig
73,82 € / Stück* -
UT21EAbfangschiene, univers, für zusätzl. Versteifung von univers Tragschienen 1250mm
41,03 € / Stück* -
UT82CNAbfangschiene, univers, 2feldig
67,97 € / Stück* -
UT83CNAbfangschiene, univers, 3feldig
97,87 € / Stück* -
UT84CNAbfangschiene, univers, 4feldig
127,16 € / Stück* -
UT85CNAbfangschiene, univers, 5feldig
148,91 € / Stück*
-
FZ710Plantasche, univers, Stahlblech, mit Befestigungsschrauben, für FA/FT/FG
61,97 € / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,31 € / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
40,00 € / Stück*
-
FZ721BAdapter, univers, zum seitlichen Anreihen von 400mm Schränken FR/FS
70,32 € / Stück* -
FZ829Wandbefestigungslaschen, univers, für FR/FS Schränke
26,13 € / Stück*
-
FZ797AScharnierstifte, univers, für FR Gehäuse, 10Stück
21,33 € / Stück*
-
FZ851Verlängerung des Berührungsschutzes, Schutzklasse I
59,54 € / Stück*
-
UZ21MPMontageplatte, univers, 1800x250mm, Anbringung ohne zusätzliche Fixation
281,51 € / Stück* -
UZ22MPMontageplatte, univers,1800x500mm, Anbringung ohne zusätzliche Fixation
309,79 € / Stück* -
UZ23MPMontageplatte, univers,1800x750mm, Anbringung ohne zusätzliche Fixation
335,40 € / Stück* -
UZ24MPMontageplatte, univers,1800x1000mm, Anbringung ohne zusätzliche Fixation
374,46 € / Stück* -
UZ25MPMontageplatte, univers, 1800x1250mm, Anbringung ohne zusätzliche Fixation
414,82 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe2050 mm
-
Breite1300 mm
-
Tiefe400 mm
-
Materialdicke Seitenwand1,50 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
-
SchutzklasseSchutzklasse I
-
SchließungstypOhne Schloss
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder5
-
Anzahl der Öffnungen für Flanschplatten10
-
Anzahl Reihen12
Installation, Montage
-
Montage aufBodenbefestigung
-
Geeignet für AußenbereichNein
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffStahl
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom800 A
Spannung
-
Nennspannung690 - 690 V
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

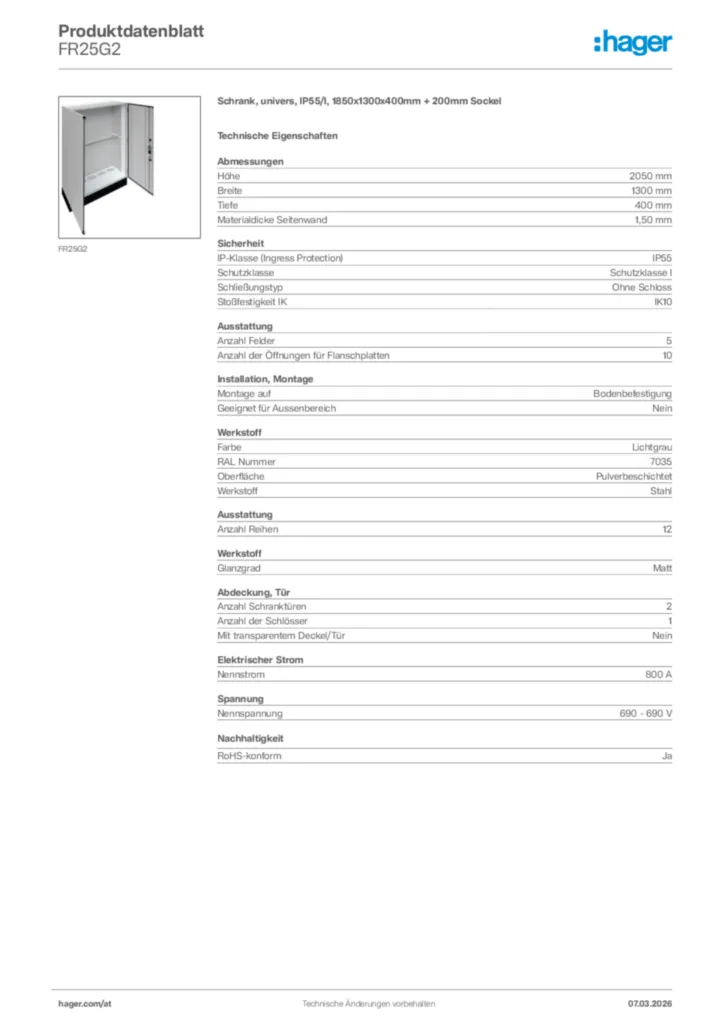

Produktbild
-
Montageanleitung
Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018)
Montageanleitung International 2018-09-28
PDF8,12 MB
Montageanleitung für FRxx - Schränke, univers, IP55/I (Stand: 10.2017)
Montageanleitung International 2018-04-09
PDF1,42 MB -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
BIM Revit Objekte
Range : Univers. Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB
Range : Univers. Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB -
Handbuch
Handbuch Verteilerschränke FR* IP55
Handbuch de-DE 2015-07-13
PDF3,36 MB
Technisches Handbuch für FR Schränke (EN, 2018-10)
Handbuch International 2018-10-31
PDF5,34 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FP21SN2Schrank, univers, IP44/II, 1950x300x205mm, leerPreis1.013,80 €/ Stück * -
2
FP21SW2Schrank, univers, IP54/II, 1950x300x205mmPreis1.277,93 €/ Stück * -
3
FP22SN2Schrank, univers, IP44/II, 1950x550x205mm, leerPreis1.269,33 €/ Stück * -
4
FP23SN2Schrank, univers, IP44/II, 1950x800x205mm, leerPreis1.526,35 €/ Stück * -
5
FP24SN2Schrank, univers, IP44/II, 1950x1050x205mm, leerPreis1.777,67 €/ Stück *
Ausschreibungstext
Schrank, univers, IP55/I, 1850x1300x400mm + 200mm Sockel
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 200 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 2050 mm
Breite: 1300 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse I
Schließungstyp: Ohne Schloss
Anzahl Felder: 5
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR25G2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 200 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 2050 mm
Breite: 1300 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse I
Schließungstyp: Ohne Schloss
Anzahl Felder: 5
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR25G2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
