Schrank, univers, IP55/I, 1850x550x275mm + 100mm Sockel, Klarsichttür FR22K1
EAN
3250616003996
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar. Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unseren technischen Innendienst.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Komponente für die Aufstellung/Anreihtechnik 1 Produkte verfügbar -
Schließsystem 2 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 2 Produkte verfügbar -
Basis-/Basiselement 1 Produkte verfügbar -
Montageschiene 1 Produkte verfügbar -
Einführungsflansch für Gehäuse 2 Produkte verfügbar
Optionales Zubehör
-
FZ537
Schwenkhebel, univers, für FR Schränke, mit Hager Logo
118,45 € / Stück* -
FZ506Euro-Profilzylinder 1242E für Schwenkhebel FZ537
52,24 € / Stück*
-
FZ401
Verschlußstopfen, univers, Reparaturset
15,77 € / Stück* -
UT21BAbfangschiene, univers, für zusätzl. Versteifung von univers Tragschienen 500mm
27,54 € / Stück*
-
FZ632A
Sockel, univers, 100x550x275mm, für FR + FS Schrank
115,30 € / Stück*
-
FZ404
Leitungseinführung, univers, Kunststoff, ohne Vorprägungen
35,02 € / Stück* -
FZ402Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen
55,34 € / Stück*
-
VZ016MKabelverschraubung, vector, IP65, M16, Kunststoff
2,89 € / Stück* -
VZ020MKabelverschraubung, vector, IP65, M20, Kunststoff
4,16 € / Stück* -
VZ025MKabelverschraubung, vector, IP65 M25, Kunststoff
7,59 € / Stück* -
VZ032MKabelverschraubung, vector, IP65 M32, Kunststoff
11,25 € / Stück* -
VZ040MKabelverschraubung, vector, IP65 M40, Kunststoff
18,90 € / Stück*
-
FZ797CKomplettes Scharnier Set, univers, FR Shrank
16,60 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1950 mm
-
Breite550 mm
-
Tiefe275 mm
-
Materialdicke Seitenwand1,50 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
-
SchutzklasseSchutzklasse I
-
SchließungstypOhne Schloss
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder2
-
Anzahl der Öffnungen für Flanschplatten4
-
Anzahl Reihen12
Installation, Montage
-
Montage aufBodenbefestigung
-
Geeignet für AussenbereichNein
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffStahl
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürJa
Elektrischer Strom
-
Nennstrom800 A
Spannung
-
Nennspannung690 - 690 V
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

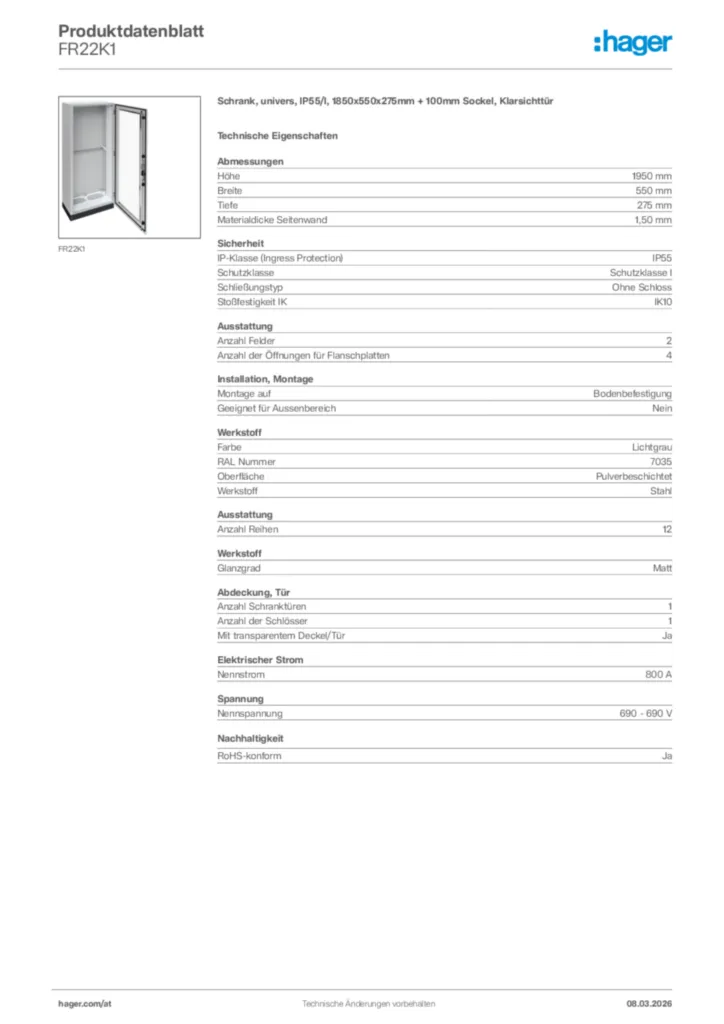

Product datasheet
Hager Produktdatenblatt FR22K1
Schrank, univers, IP55/I, 1850x550x275mm + 100mm Sockel, Klarsichttür
PDF -
Montageanleitung
Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018)
Montageanleitung International 2018-09-28
PDF8,12 MB
Montageanleitung für FRxx - Schränke, univers, IP55/I (Stand: 10.2017)
Montageanleitung International 2018-04-09
PDF1,42 MB -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
BIM Revit Objekte
Range : Univers. Enclosure - IP55 - Class I - Steel enclosure - Depth 275 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB
Range : Univers. Enclosure - IP55 - Class I - Steel enclosure - Depth 275 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB -
Handbuch
Handbuch Verteilerschränke FR* IP55
Handbuch de-DE 2015-07-13
PDF3,36 MB
Technisches Handbuch für FR Schränke (EN, 2018-10)
Handbuch International 2018-10-31
PDF5,34 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
