Energiezähler 1phasig, direkt 40A, 1M, MODBUS, MID ECR140D
EAN
3250612231423
Marke
Hager
VPE
1 Stück
Preisgruppe
H67
Preis
179,28 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Überspannungsschutz Informations-/MSR-Technik 1 Produkte verfügbar -
Zubehör/Ersatzteile für Bussystem 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
SMC120R
Abschlusswiderstand für MODBUS RTU 120 Ohm
10,88 € / Stück*
-
HTG485H
Modbus-Kabel 25 m
126,77 € / Stück*
Technische Merkmale
Architektur
-
BussystemMODBUS
-
Polart1P+N
Elektrischer Strom
-
Nennstrom40 A
-
Maximaler Strom im Messstromkreis40 A
Kapazität
-
Anzahl Module1
Konnektivität
-
Anschluss-/SteckertypDirektanschluss
-
VerbindungsartModBus RS-485 3 Draht
Abmessungen
-
Höhe92 mm
-
Breite18 mm
-
Tiefe60 mm
Elektrische Hauptattribute
-
Art des ImpulsgebersOptisch
Kompatibilität
-
Geeignet fürBezug/Lieferung
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung16 - 16 mm²
-
Anschlussquerschnitt Zählerausgangsleitung16 - 16 mm²
-
Anschluss-/Steckertyp BussystemBusanschlussklemme
Installation, Montage
-
Nominales Drehmoment1 - 1 Nm
mechanische Funktionen
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
Messung
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 40,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Frequenzmessbereich45 - 65 Hz
Spannungsversorgung
-
Anzahl der Phasen für Einspeisung1
Funktionen
-
GenauigkeitsklasseB
-
Tarifart- /T1...T8 Modbus
-
Ist kalibriertJa
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Leistung
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom1 W
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

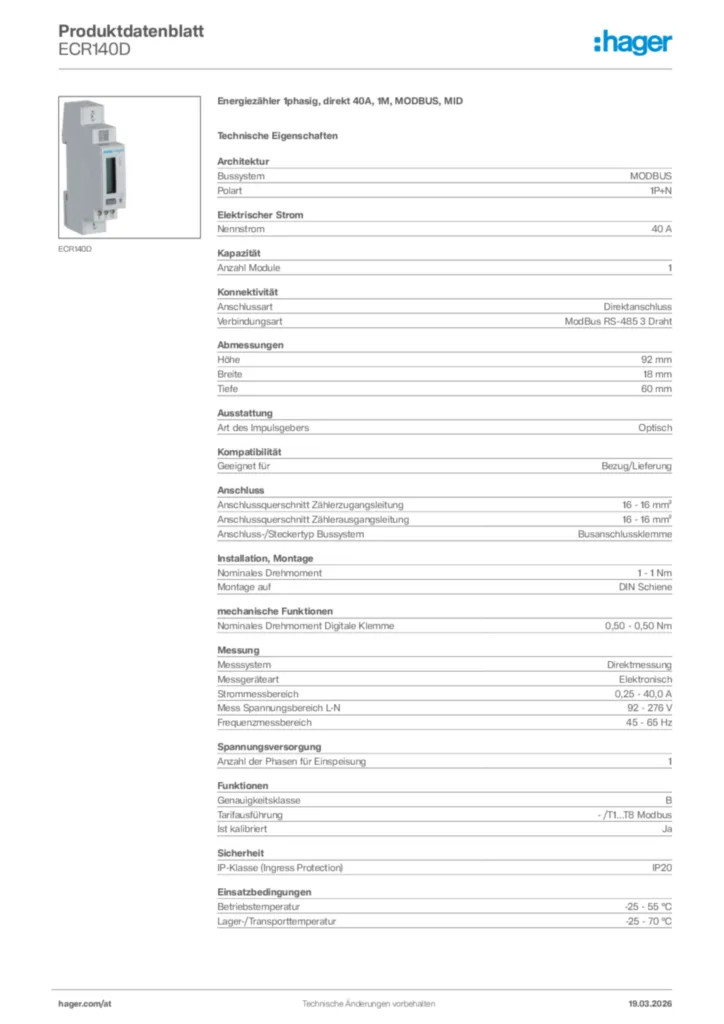

Produktbild
-
Montageanleitung
Bedienungs- und Montageanleitung für ECR140D - Energiezähler 1phasig, direkt 40A (DE-PL-AR, 2019-09)
Montageanleitung de-DE, pl-PL 2019-09-26
PDF928,26 kB
Montageanleitung International 2019-09-26
PDF835,33 kB -
Produktanhang
Modbus table for energy meters (version from 24th July 2019)
XLS177,00 kB
Produktanhang International 2022-10-04
PDF836,11 kB -
Katalog
AT Partnerkatalog 2024
Gültig ab 01.01.2024
PDF7,66 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-04-15
PDF451,44 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ECA180DEnergiezähler 1phasig, direkt 80A, 2M, AGARDIO, MID243,31 €/ Stück * -
2
ECA300CEnergiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, AGARDIO, MID442,34 €/ Stück * -
3
ECA310DEnergiezähler 3phasig, direkt 125A, 6M, AGARDIO, MID532,24 €/ Stück * -
4
ECA380DEnergiezähler 3phasig, direkt 80A, 4M, AGARDIO, MID378,24 €/ Stück * -
5
ECM140DEnergiezähler 1phasig, direkt 40A, 1M, MBUS, MID179,28 €/ Stück *
Ausschreibungstext
Energiezähler 1phasig, direkt 40A, 1M, MODBUS, MID
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert. Ein Plombierset ist im Lieferumfang enthalten. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen über Modbus möglich. Digitales Display zur Anzeige von bezogener und gelieferter Wirkenergie (kWh). Zusätzlich werden die Echtzeitmesswerte für Wirkleistung (kW), Spannung (V), Strom (A), Leistungsfaktor und Frequenz (Hz) in einer Auflösung bis zu 7 Stellen inklusive Nachkommastelle angezeigt. Neben den zuvor genannten Messwerten, können über Modbus auf die aktuellen Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) so wie den Leistungsfaktor zugegriffen werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Bussystem: MODBUS
Anzahl Module: 1
Anschluss-/Steckertyp: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
Schutzart IP: IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECR140D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert. Ein Plombierset ist im Lieferumfang enthalten. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen über Modbus möglich. Digitales Display zur Anzeige von bezogener und gelieferter Wirkenergie (kWh). Zusätzlich werden die Echtzeitmesswerte für Wirkleistung (kW), Spannung (V), Strom (A), Leistungsfaktor und Frequenz (Hz) in einer Auflösung bis zu 7 Stellen inklusive Nachkommastelle angezeigt. Neben den zuvor genannten Messwerten, können über Modbus auf die aktuellen Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) so wie den Leistungsfaktor zugegriffen werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Bussystem: MODBUS
Anzahl Module: 1
Anschluss-/Steckertyp: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
Schutzart IP: IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECR140D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
