Brüstungskanalunterteil tehalit.BRAP 65x170mm Aluminium, natureloxiert BRAP651701ELN
Kanalunterteil ohne Bodenlochung zum Brüstungskanalsystem BRAP mit den Abmessungen 65x170mm in Aluminium natureloxiert nach DIN EN 50085-1 als Geräteeinbaukanal und mit Oberteilbreite 80 mm. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Trennwände, Kupplungsstifte und Potenzialausgleichskomponente als Zubehör erhältlich. Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen
EAN
4012740887731
Marke
Hager
VPE
8 m
Preisgruppe
T03
Passende Tools
Preis
81,06 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (7)
Optionales Zubehör
-
Oberteil 1 Produkte verfügbar -
Schallbarriere 1 Produkte verfügbar -
Geräteeinbaudose für Geräteeinbaukanal 3 Produkte verfügbar -
Kupplung 1 Produkte verfügbar -
Endstück 1 Produkte verfügbar -
Trennwand 2 Produkte verfügbar
Zubehör verpflichtend
-
L5802Erdungsset für BRA und BRAN 70x110mm für Unter- und Oberteil
133,49 € / Stück* -
L4187CHROErdungsklemme für Leitungen bis 10mm² aus Stahl chromatiert
2,11 € / Stück* -
L4183GNGEErdungsleitung steckbar Länge 600mm grün-gelb
7,09 € / Stück* -
L4182GNGEErdungsleitung steckbar Länge 300mm grün-gelb
5,55 € / Stück* -
L4181GNGEErdungsleitung steckbar Länge 150mm grün-gelb
5,09 € / Stück* -
BRAP651707LANSchnittkaschierung für Brüstungskanal BRAP 65x170mm aus Stahlblech lackiert alu
23,20 € / Stück* -
BRAP65170WLANWandanschlussblende für Brüstungskanal BRAP 65x170mm aus Stahlblech lackiert alu
53,32 € / Stück*
Optionales Zubehör
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
59,66 € / Stück*
-
L5412
Kupplungsstift aus Stahl zum Verbinden von Lamellen
26,71 € / 100 Stück*
-
L6534ELN
Endstück zu BRAP 65x170mm aus aluminium natureloxiert
20,19 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe65 mm
-
Breite170 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt9600 - 9600 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)32
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)50
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, EIB
Installation, Montage
-
BodenlochungNein
Werkstoff
-
WerkstoffAluminium
-
OberflächeEloxiert
-
FarbeAluminium
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungsstifte
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

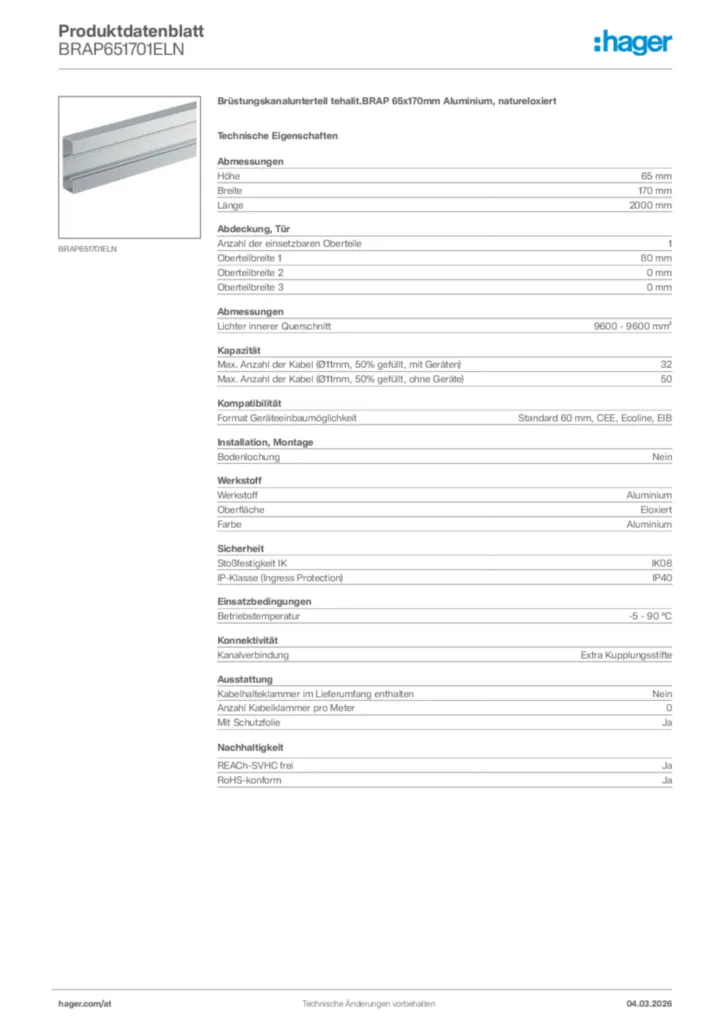

Product datasheet
Hager Produktdatenblatt BRAP651701ELN
Brüstungskanalunterteil tehalit.BRAP 65x170mm Aluminium, natureloxiert
PDF -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
Tools
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinktPreis15,12 €/ m * -
2
BRAP0802ELNBrüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiertPreis19,64 €/ m *
-
3
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis33,20 €/ Stück * -
4
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis17,79 €/ Stück * -
5
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,24 €/ Stück *
Ausschreibungstext
Brüstungskanalunterteil tehalit.BRAP 65x170mm Aluminium, natureloxiert
Kanalunterteil ohne Bodenlochung zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal und Oberteilbreite 80 mm. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Trennwände, Kupplungsstifte und Potenzialausgleichskomponente als Zubehör erhältlich. Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen
Höhe: 65 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 9600 - 9600 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 32
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 50
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB
Bodenlochung: Nein
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungsstifte
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRAP651701ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil ohne Bodenlochung zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal und Oberteilbreite 80 mm. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Trennwände, Kupplungsstifte und Potenzialausgleichskomponente als Zubehör erhältlich. Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen
Höhe: 65 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 9600 - 9600 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 32
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 50
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB
Bodenlochung: Nein
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungsstifte
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRAP651701ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
