Brüstungskanalunterteil tehalit.BRAP 65x130mm Aluminium, natureloxiert BRAP651301ELN
Kanalunterteil ohne Bodenlochung zum Brüstungskanalsystem BRAP mit den Abmessungen 65x100mm in Aluminium natureloxiert nach DIN EN 50085-1 als Geräteeinbaukanal und mit Oberteilbreite 80 mm. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Trennwände, Kupplungsstifte und Potenzialausgleichskomponente als Zubehör erhältlich. Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen
EAN
4012740887724
Marke
Hager
VPE
8 m
Preisgruppe
T03
Passende Tools
Preis
64,88 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (7)
Optionales Zubehör
-
Oberteil 1 Produkte verfügbar -
Schallbarriere 1 Produkte verfügbar -
Geräteeinbaudose für Geräteeinbaukanal 3 Produkte verfügbar -
Kupplung 1 Produkte verfügbar -
Endstück 1 Produkte verfügbar -
Trennwand 2 Produkte verfügbar
Zubehör verpflichtend
-
L5802Erdungsset für BRA und BRAN 70x110mm für Unter- und Oberteil
138,70 € / Stück* -
L4187CHROErdungsklemme für Leitungen bis 10mm² aus Stahl chromatiert
2,19 € / Stück* -
L4183GNGEErdungsleitung steckbar Länge 600mm grün-gelb
7,37 € / Stück* -
L4182GNGEErdungsleitung steckbar Länge 300mm grün-gelb
5,77 € / Stück* -
L4181GNGEErdungsleitung steckbar Länge 150mm grün-gelb
5,29 € / Stück* -
BRAP651307LANSchnittkaschierung für Brüstungskanal BRAP 65x130mm aus Stahlblech lackiert alu
22,59 € / Stück* -
BRAP65130WLANWandanschlussblende für Brüstungskanal BRAP 65x130mm aus Stahlblech lackiert alu
49,70 € / Stück*
Optionales Zubehör
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
61,99 € / Stück*
-
L5412
Kupplungsstift aus Stahl zum Verbinden von Lamellen
27,75 € / 100 Stück*
-
L6533ELN
Endstück zu BRAP 65x130mm aus aluminium natureloxiert
20,25 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe65 mm
-
Breite130 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt7200 - 7200 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)19
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)37
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, EIB
Installation, Montage
-
BodenlochungNein
Werkstoff
-
WerkstoffAluminium
-
OberflächeEloxiert
-
FarbeAluminium
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungsstifte
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

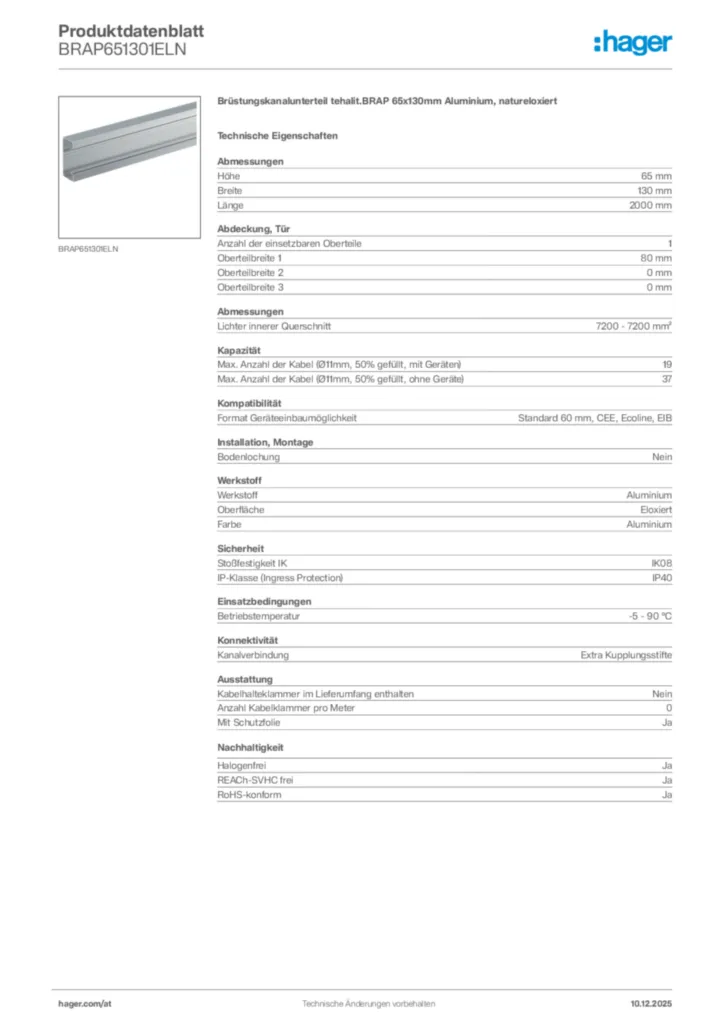

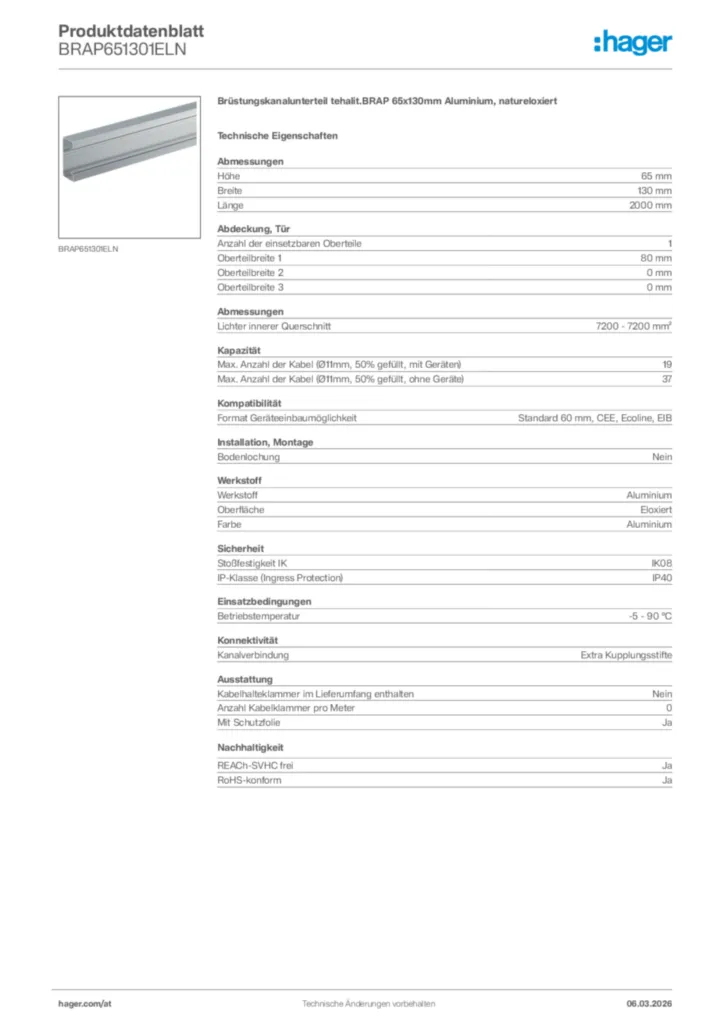

Hager Produktdatenblatt BRAP651301ELN
Brüstungskanalunterteil tehalit.BRAP 65x130mm Aluminium, natureloxiert
PDF -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
Tools
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinktPreis15,71 €/ m * -
2
BRAP0802ELNBrüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiertPreis20,41 €/ m *
-
3
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis34,49 €/ Stück * -
4
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis18,48 €/ Stück * -
5
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,91 €/ Stück *
Ausschreibungstext
Brüstungskanalunterteil tehalit.BRAP 65x130mm Aluminium, natureloxiert
Kanalunterteil ohne Bodenlochung zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal und Oberteilbreite 80 mm. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Trennwände, Kupplungsstifte und Potenzialausgleichskomponente als Zubehör erhältlich. Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen
Höhe: 65 mm
Breite: 130 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 7200 - 7200 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 19
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 37
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB
Bodenlochung: Nein
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungsstifte
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRAP651301ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil ohne Bodenlochung zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal und Oberteilbreite 80 mm. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Trennwände, Kupplungsstifte und Potenzialausgleichskomponente als Zubehör erhältlich. Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen
Höhe: 65 mm
Breite: 130 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 7200 - 7200 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 19
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 37
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB
Bodenlochung: Nein
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungsstifte
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRAP651301ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
