Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA C-10A 2M ARC960D
EAN
3250611013198
Marke
Hager
VPE
1 Stück
Preisgruppe
H23
Preis
152,96 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Mehr sehen 9 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
LZ060
Distanzstück für Wärmeentlastung
1,55 € / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
54,83 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
54,83 € / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
54,83 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
54,83 € / Stück*
-
MZN176
Plombierdraht zum Plombieren der Modulargeräte
6,84 € / Stück*
-
S014Vorhängeschloß mit 3 Schlüsseln
8,67 € / Stück*
-
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
13,18 € / Stück* -
KDN263BPhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
55,09 € / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
17,82 € / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
71,48 € / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
34,26 € / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
152,59 € / Stück*
-
KZN023Endkappe für Phasenschiene 2 und 3 polig (10 Teile)
1,17 € / Stück* -
KZN024Endkappe für Phasenschiene 4 polig (10 Teile)
1,26 € / Stück*

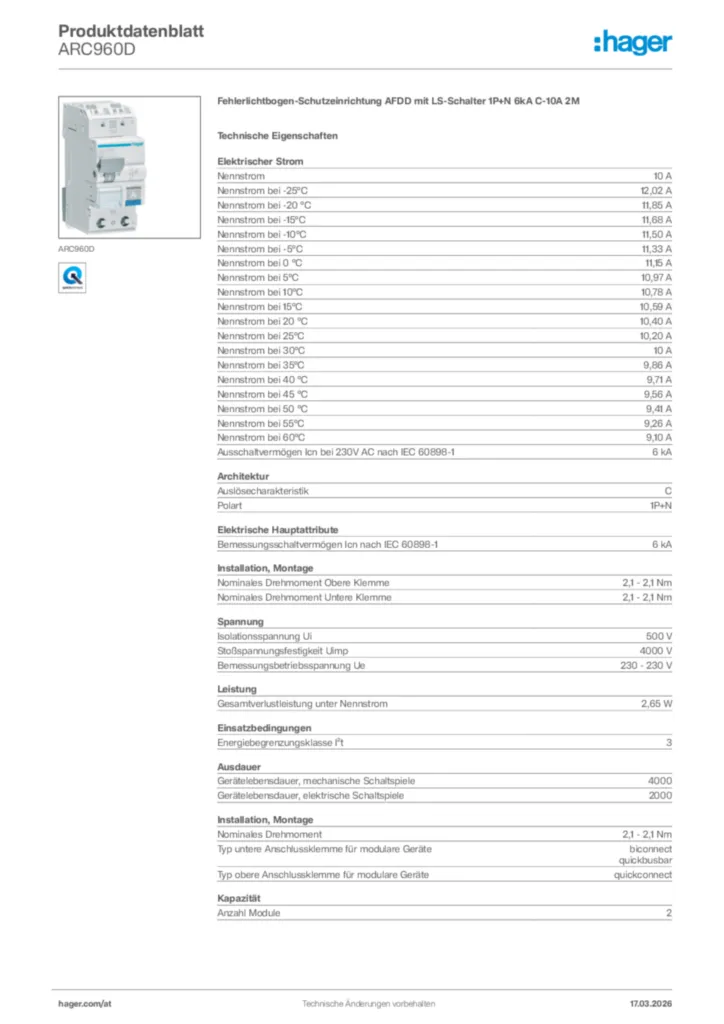

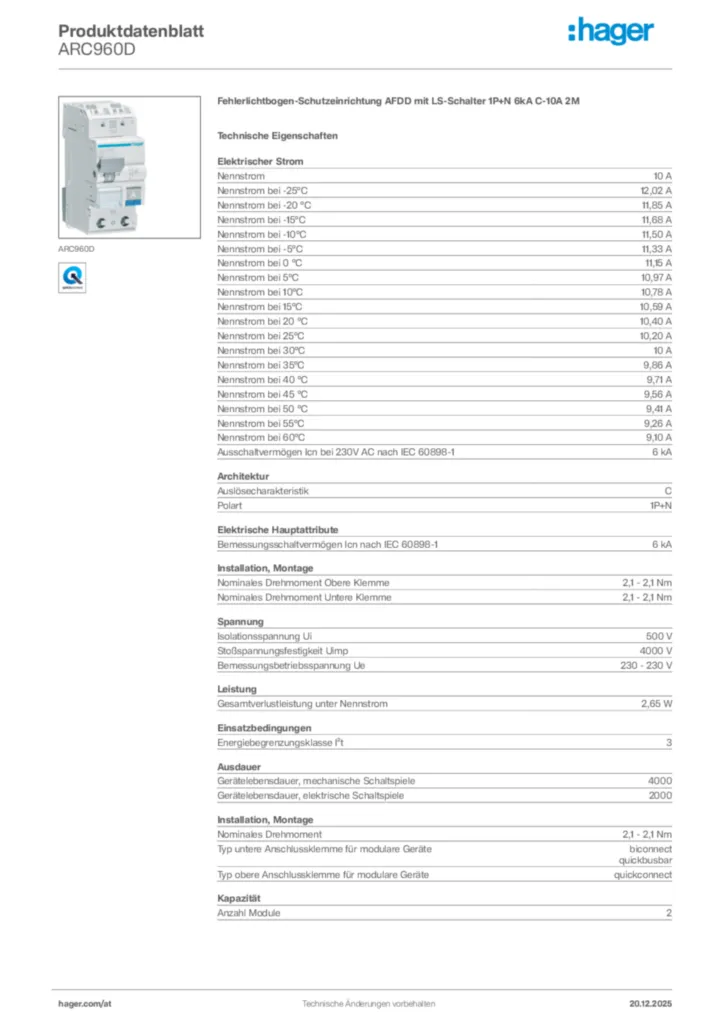

Technische Merkmale
Elektrischer Strom
-
Nennstrom10 A
-
Nennstrom bei -25°C12,02 A
-
Nennstrom bei -20 °C11,85 A
-
Nennstrom bei -15°C11,68 A
-
Nennstrom bei -10°C11,50 A
-
Nennstrom bei -5°C11,33 A
-
Nennstrom bei 0 °C11,15 A
-
Nennstrom bei 5°C10,97 A
-
Nennstrom bei 10°C10,78 A
-
Nennstrom bei 15°C10,59 A
-
Nennstrom bei 20 °C10,40 A
-
Nennstrom bei 25°C10,20 A
-
Nennstrom bei 30°C10 A
-
Nennstrom bei 35°C9,86 A
-
Nennstrom bei 40 °C9,71 A
-
Nennstrom bei 45 °C9,56 A
-
Nennstrom bei 50 °C9,41 A
-
Nennstrom bei 55°C9,26 A
-
Nennstrom bei 60°C9,10 A
Architektur
-
AuslösecharakteristikC
-
Polart1P+N
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit4000 V
Leistung
-
Gesamtverlustleistung unter Nennstrom2,65 W
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 60 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele4000
-
Gerätelebensdauer, elektrische Schaltspiele2000
Installation, Montage
-
Typ untere Anschlussklemme für modulare Gerätebiconnect, quickbusbar
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe85 mm
-
Breite35,50 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Montageanleitung
Installationsanleitung für ARC506D, ARC906D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter (DE-FI, EN, Stand: 05.2019)
Montageanleitung en-GB, fi-FI, de-DE 2019-05-02
PDF830,83 kB
Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30
PDF775,85 kB -
Tipps
PartnerTipp_AFDD
Fehlerlichtbogen-Schutzeinrichtung
PDF427,01 kB -
Katalog
AT Partnerkatalog 2024
Gültig ab 01.01.2024
PDF7,66 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2020-02-25
PDF150,74 kB
