Reiheneinbaugeräte

Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA C-25A 30mA Typ A 3M ARF575D

Der Brandschutzschalter AFDD (Arc Fault Detection Device) oder Fehlerlichtbogenschutzeinrichtung nach DIN EN 62606 (VDE 0665-10), kombiniert mit Leitungsschutzschalter 1P+N, 10 Kiloampere, B-10 Ampere wird für die Überwachung serieller und paralleler Lichtbögen verwendet.
Er überwacht die Sinuswellen von Strom und Spannung; detektiert er Verläufe die auf einen Fehlerlichtbogen hinweisen, schaltet er sicher ab. Zur Erhöhung des Brandschutzes in nicht mit RCD geschützten Stromkreisen.

EAN

3250611034711

Marke

Hager

VPE

1 Stück

Preisgruppe

H23

Preis

204,52 €

/ Stück *

Zubehör
Technische Merkmale
Downloads
Weitere Produkte

Datenblatt

Vervollständigen Sie Ihr System

Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Verriegelungsfunktionen 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Modulare Phasenschiene 3 Produkte verfügbar

Technische Merkmale

Nennstrom

25 A
Nennstrom bei -25°C

31,88 A
Nennstrom bei -20 °C

31,28 A
Nennstrom bei -15°C

30,68 A
Nennstrom bei -10°C

30,15 A
Nennstrom bei -5°C

29,47 A
Nennstrom bei 0 °C

28,86 A
Nennstrom bei 5°C

28,26 A
Nennstrom bei 10°C

27,66 A
Nennstrom bei 15°C

27,05 A
Nennstrom bei 20 °C

26,45 A
Nennstrom bei 25°C

25,84 A
Nennstrom bei 30°C

25 A
Nennstrom bei 35°C

24,64 A
Nennstrom bei 40 °C

24,03 A
Nennstrom bei 45 °C

23,43 A
Nennstrom bei 50 °C

22,98 A
Nennstrom bei 55°C

22,22 A
Nennstrom bei 60°C

21,62 A
Nennstrom bei 65°C

21,01 A
Nennstrom bei 70°C

20,41 A
Ausschaltvermögen Icn bei 230V AC nach IEC 61009-1

10 kA
Schließ- und Abschaltvermögen Idm

10 kA
Bemessungsfehlerstrom Idn

30 mA

Auslösecharakteristik

C
Polart

1P+N

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA

Nominales Drehmoment Obere Klemme

2 - 2 Nm
Nominales Drehmoment Untere Klemme

2 - 2 Nm
Nominales Drehmoment

2,10 - 2,10 Nm
Typ untere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss

Typ des Fehlerstromschutzes

A

Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Bemessungsbetriebsspannung Ue

230 - 230 V

Gesamtverlustleistung unter Nennstrom

7,95 W

Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-25 - 70 °C

Gerätelebensdauer, mechanische Schaltspiele

4000
Gerätelebensdauer, elektrische Schaltspiele

2000

Anzahl Module

3

Höhe

83 mm
Breite

53,20 mm
Tiefe

70 mm

Frequenz

50 - 50 Hz

Downloads

Produktbild

Produktbild ARF575D

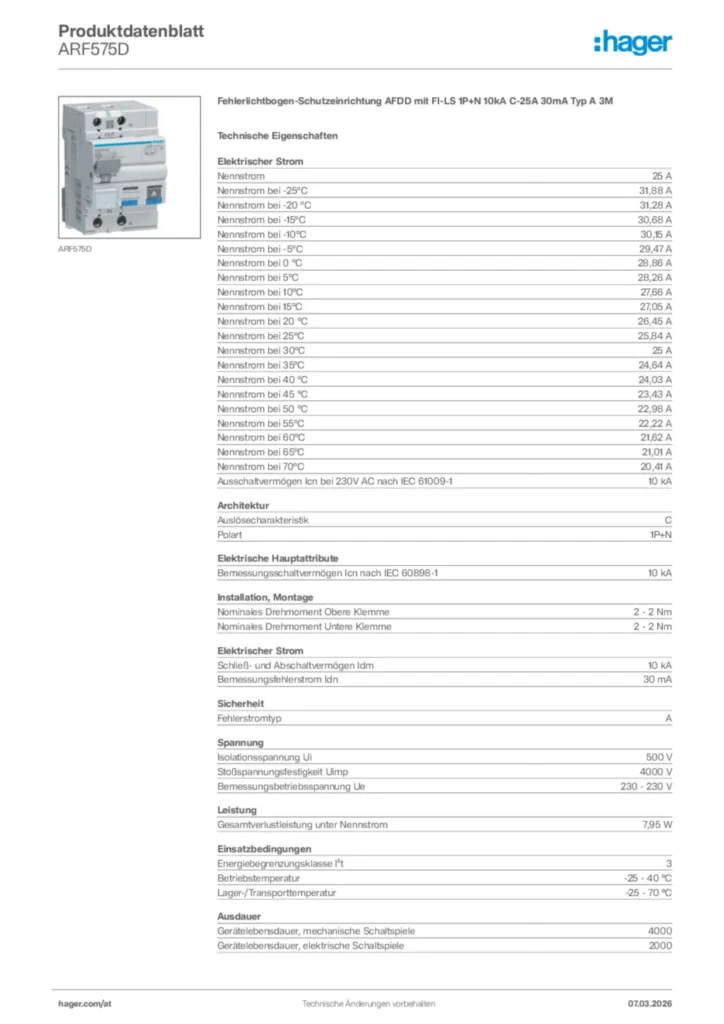

Product datasheet

Hager Produktdatenblatt ARF575D

Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA C-25A 30mA Typ A 3M

PDF
Montageanleitung

Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30

PDF

886,86 kB
Katalog

AT Partnerkatalog 2025/2026

Gültig ab 01.01.2025

PDF

7,66 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Declaration

Konformitätserklärung International 2020-02-25

PDF

98,98 kB

Mehr Downloads

*Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
