Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 6kA C-13A 30mA Typ A 3M ARF963D

Der Brandschutzschalter AFDD (Arc Fault Detection Device) oder Fehlerlichtbogenschutzeinrichtung nach DIN EN 62606 (VDE 0665-10), kombiniert mit Leitungsschutzschalter 1P+N, 10 Kiloampere, B-10 Ampere wird für die Überwachung serieller und paralleler Lichtbögen verwendet.
Er überwacht die Sinuswellen von Strom und Spannung; detektiert er Verläufe die auf einen Fehlerlichtbogen hinweisen, schaltet er sicher ab. Zur Erhöhung des Brandschutzes in nicht mit RCD geschützten Stromkreisen.
EAN
3250611034834
Marke
Hager
VPE
1 Stück
Preisgruppe
H23
Preis
 189,56 €
/ Stück *
 189,56 €
/ Stück *
Fachgroßhandel finden

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 6kA C-13A 30mA Typ A 3M

ARF963D

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Unter­span­nungs­aus­löser 1 Produkte verfügbar
  • Arbeitsstromaus­löser 2 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Hilfs­schal­ter­block 2 Produkte verfügbar
  • Modu­lare Phasen­schiene 3 Produkte verfügbar

Optionales Zubehör

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Unter­span­nungs­aus­löser
  • Arbeitsstromaus­löser
  • Verrie­ge­lungs­funk­ti­onen
  • Hilfs­schal­ter­block
  • Modu­lare Phasen­schiene
  • LZ060

    Distanzstück für Wärmeentlastung
     1,66 €  / Stück*
  • MZ206

    Unterspannungsauslöser für MCB RCBO < 125A 230V AC
     58,56 €  / Stück*
  • MZ204

    Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
     58,56 €  / Stück*
  • MZ203

    Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
     58,56 €  / Stück*
  • MZN176

    Plombierdraht zum Plombieren der Modulargeräte
     7,31 €  / Stück*
  • MZ202

    Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     21,71 €  / Stück*
  • MZ201

    Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     18,70 €  / Stück*
  • KDN263AZ

    Phasenschiene 2P Gabelanschluss 10 mm² für ARFxxxD 12 Module
     15,48 €  / Stück*
  • KDN263AZS

    Phasenschiene 2P Gabelanschluss 10 mm² für ARFxxxD mit Hilfsschalter 10 Module
     16,61 €  / Stück*
  • KDN463BZ

    Phasenschiene 3P+N Gabelanschluss 10 mm² für ARFxxxD 24 Module
     66,38 €  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    13 A
  • Nenn­strom bei -25°C
    15,21 A
  • Nenn­strom bei -20 °C
    15,02 A
  • Nenn­strom bei -15°C
    14,83 A
  • Nenn­strom bei -10°C
    14,64 A
  • Nenn­strom bei -5°C
    14,44 A
  • Nenn­strom bei 0 °C
    14,25 A
  • Nenn­strom bei 5°C
    14,05 A
  • Nenn­strom bei 10°C
    13,84 A
  • Nenn­strom bei 15°C
    13,64 A
  • Nenn­strom bei 20 °C
    13,43 A
  • Nenn­strom bei 25°C
    13,22 A
  • Nenn­strom bei 30°C
    13 A
  • Nenn­strom bei 35°C
    12,78 A
  • Nenn­strom bei 40 °C
    12,56 A
  • Nenn­strom bei 45 °C
    12,33 A
  • Nenn­strom bei 50 °C
    12,1 A
  • Nenn­strom bei 55°C
    11,86 A
  • Nenn­strom bei 60°C
    11,62 A
  • Nenn­strom bei 65°C
    11,37 A
  • Nenn­strom bei 70°C
    11,12 A
  • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 61009-1
    6 kA
  • Schließ- und Abschalt­ver­mögen Idm
    6 kA
  • Bemes­sungs­feh­ler­strom Idn
    30 mA
Archi­tektur
  • Auslö­se­cha­rak­te­ristik
    C
  • Polart
    1P+N
Elek­tri­sche Haupt­at­tri­bute
  • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
    6 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment Untere Klemme
    2 - 2 Nm
  • Nomi­nales Dreh­mo­ment
    2,10 - 2,10 Nm
  • Typ untere Anschluss­klemme für modu­lare Geräte
    biconnect, quick­busbar
  • Typ obere Anschluss­klemme für modu­lare Geräte
    quick­connect
Sicherheit
  • Typ des Fehler­strom­schutzes
    A
Span­nung
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    4000 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 230 V
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    4,96 W
Einsatz­be­din­gungen
  • Ener­gie­be­gren­zungs­klasse I²t
    3
  • Betrieb­stem­pe­ratur
    -25 - 40 °C
  • Lager-/Trans­port­tem­pe­ratur
    -25 - 70 °C
Ausdauer
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    4000
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    2000
Kapa­zität
  • Anzahl Module
    3
Abmes­sungen
  • Höhe
    83 mm
  • Breite
    53,20 mm
  • Tiefe
    70 mm
Frequenz
  • Frequenz
    50 - 50 Hz

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration ARF963D
PDF
Hager RoHS Report ARF963D
PDF

Downloads

  • Produktbild

    Bild ARF963D | Hager Deutschland

    Produktbild ARF963D

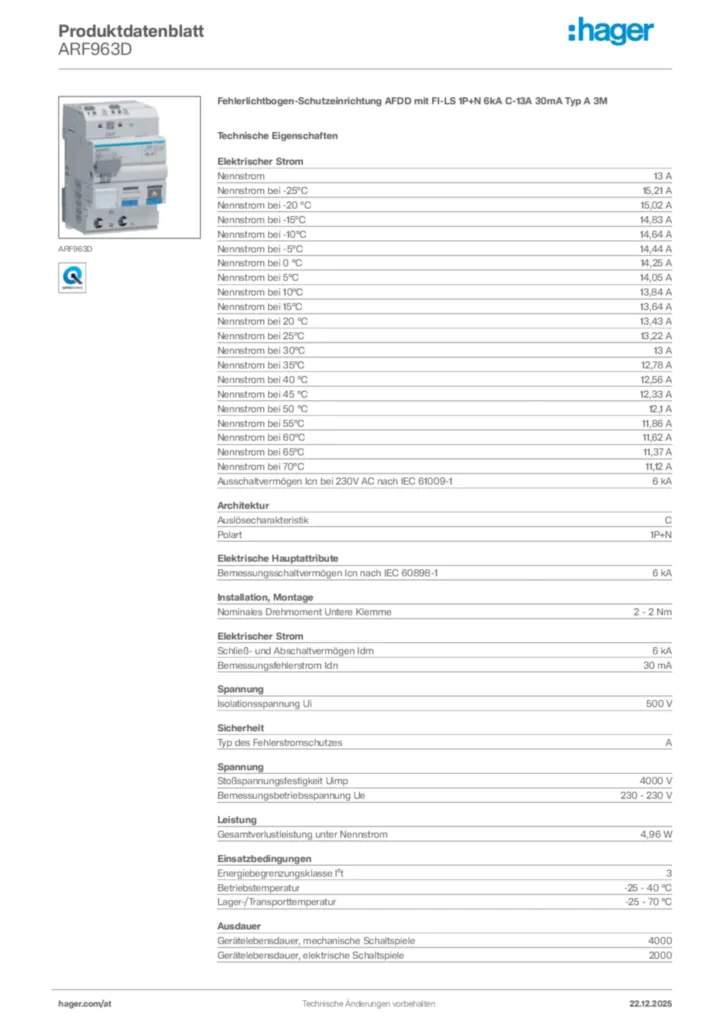

  • Product datasheet

    Bild Hager Produktdatenblatt ARF963D | Hager Deutschland

    Hager Produktdatenblatt ARF963D

    Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 6kA C-13A 30mA Typ A 3M

    PDF

  • Montageanleitung

    Bild Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30 | Hager Deutschland

    Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30

    PDF
    886,86 kB

  • Katalog

    Bild AT Partnerkatalog 2025/2026 | Hager Deutschland

    AT Partnerkatalog 2025/2026

    Gültig ab 01.01.2025

    PDF
    7,66 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2020-02-25

    PDF
    98,98 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    ARF566D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA C-16A 30mA Typ A 3M
    ARF566D
    Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA C-16A 30mA Typ A 3M
    Preis
     189,56 €
    / Stück *
     189,56 €
    / Stück *
  • 2
    ARF956D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 6kA C-6A 30mA Typ A 3M
    ARF956D
    Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 6kA C-6A 30mA Typ A 3M
    Preis
     194,79 €
    / Stück *
     194,79 €
    / Stück *
  • 3
    ARC925D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-25A 2M
    ARC925D
    Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-25A 2M
    Preis
     173,84 €
    / Stück *
     173,84 €
    / Stück *
  • 4
    ARC556D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 10kA C-6A 2M
    ARC556D
    Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 10kA C-6A 2M
    Preis
     168,61 €
    / Stück *
     168,61 €
    / Stück *
  • 5
    ARC525D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 10kA B-25A 2M
    ARC525D
    Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 10kA B-25A 2M
    Preis
     184,32 €
    / Stück *
     184,32 €
    / Stück *

Ausschreibungstext

Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 6kA C-13A 30mA Typ A 3M

AFDD nach DIN EN 62606 (VDE 0665-10), kombiniert mit FI/LS-Schalter 1P+N nach DIN EN 61009-1 (VDE 0664-20), DIN EN 61009-2-1 (VDE 0664-21), mit Differenzstromüberwachung Typ A (30 mA), mit QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11), blaue Test-Tasten für die AFD-Einheit mit Fehlerlichtbogenanzeige und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Nennstrom: 13 A
Auslösecharakteristik: C
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Schließ- und Abschaltvermögen Idm: 6 kA
Bemessungsfehlerstrom Idn: 30 mA
Anzahl Module: 3

Fabrikat : Hager oder gleichwertig
Artikel : ARF963D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
