Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-16A 2M ARC916D
EAN
3250611012665
Marke
Hager
VPE
1 Stück
Preisgruppe
H23
Preis
158,77 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 6 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar
Optionales Zubehör
-
KDN263B
Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
57,18 € / Stück* -
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
13,68 € / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
18,50 € / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
74,20 € / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
158,39 € / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
35,56 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
1,61 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56,91 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
56,91 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56,91 € / Stück*
-
MZN176
Plombierdraht zum Plombieren der Modulargeräte
7,10 € / Stück*
-
KZN023Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
1,21 € / Stück* -
KZN024Endkappe für Phasenschiene 4 polig (1 Stk.)
1,31 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom16 A
-
Nennstrom bei -25°C18,53 A
-
Nennstrom bei -20 °C18,31 A
-
Nennstrom bei -15°C18,10 A
-
Nennstrom bei -10°C17,88 A
-
Nennstrom bei -5°C17,65 A
-
Nennstrom bei 0 °C17,43 A
-
Nennstrom bei 5°C17,20 A
-
Nennstrom bei 10°C16,97 A
-
Nennstrom bei 15°C16,73 A
-
Nennstrom bei 20 °C16,49 A
-
Nennstrom bei 25°C16,25 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,80 A
-
Nennstrom bei 40 °C15,61 A
-
Nennstrom bei 45 °C15,41 A
-
Nennstrom bei 50 °C15,20 A
-
Nennstrom bei 55°C15 A
-
Nennstrom bei 60°C14,79 A
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-16 kA
Architektur
-
AuslösecharakteristikB
-
Polart1P+N
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2,1 - 2,1 Nm
-
Nominales Drehmoment Untere Klemme2,1 - 2,1 Nm
-
Nominales Drehmoment2,1 - 2,1 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect, quickbusbar
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp4000 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
Leistung
-
Gesamtverlustleistung unter Nennstrom5,22 W
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 60 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele4000
-
Gerätelebensdauer, elektrische Schaltspiele2000
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe85 mm
-
Breite35,50 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

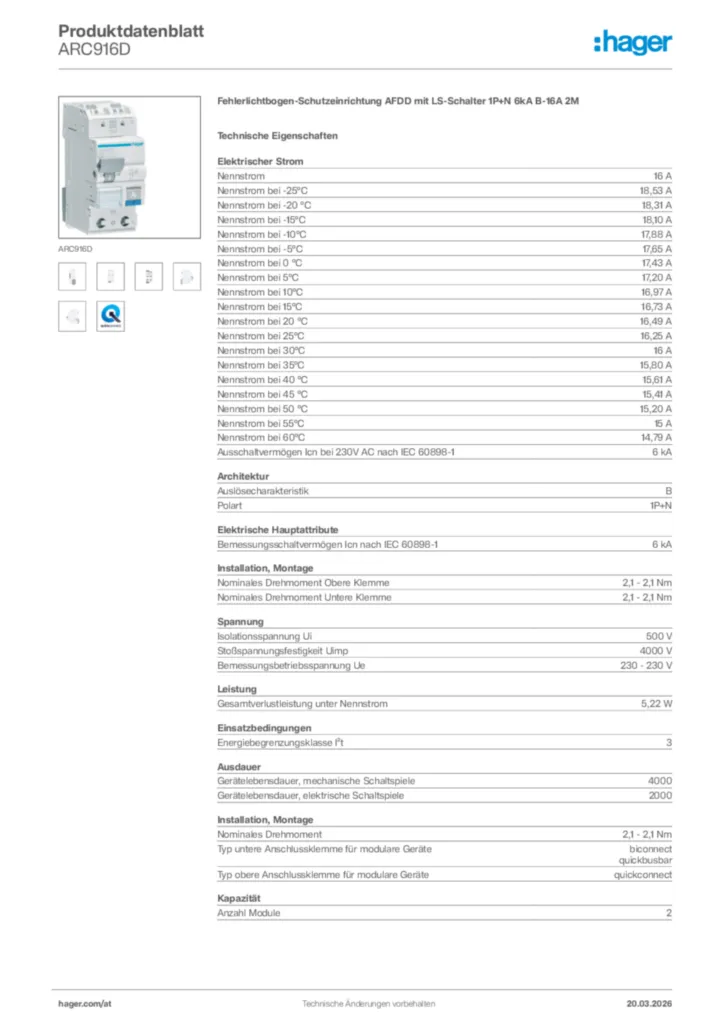

Product datasheet
Hager Produktdatenblatt ARC916D
Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-16A 2M
PDF -
Montageanleitung
Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30
PDF775,85 kB -
Tipps
PartnerTipp_AFDD
Fehlerlichtbogen-Schutzeinrichtung
PDF427,01 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-10-22
PDF400,67 kB
