Der Fehlerstrom-Leitungsschutzschalter Hager FI/LS kombiniert Leitungsschutz und Fehlerstromschutz in einem Gerät. Technische Spezifikationen: 1 Pol + Neutralleiter, Auslösecharakteristik C, Nennstrom 6 Ampere, Fehlerstrom-Schutzniveau 30 Milliampere, Typ A, mit QuickConnect Klemmen für die schnelle Installation. Ausschaltvermögen 6 Kiloampere. Ideal für den Überlast- und Kurzschlussschutz sowie Fehlerschutz in Wohn- und Gewerbebereichen.

EAN

3250611068198

Marke

Hager

VPE

1 Stück

Preisgruppe

H27

Fehlerstrom-, Leitungsschutzschalter FI/LS (RCBO)

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-6A 30mA Typ A QuickConnect ADS956D

Name: ADS956D
Brand: Hager
SKU: ADS956D
Price: 82.91 EUR

Preis

82,91 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 6 Produkte verfügbar
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar
Verbindungskabel für Verteilerfelder 4 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Verriegelungsfunktionen 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar

Technische Merkmale

Polart

1P+N
Auslösecharakteristik

C
Polanzahl

2

Nennstrom

6 A
Bemessungsfehlerstrom Idn

30 mA
Nennstrom bei -25°C

7,20 A
Nennstrom bei -20 °C

7,10 A
Nennstrom bei -15°C

7 A
Nennstrom bei -10°C

6,90 A
Nennstrom bei -5°C

6,80 A
Nennstrom bei 0 °C

6,70 A
Nennstrom bei 5°C

6,60 A
Nennstrom bei 10°C

6,50 A
Nennstrom bei 15°C

6,40 A
Nennstrom bei 20 °C

6,20 A
Nennstrom bei 25°C

6,10 A
Nennstrom bei 30°C

6 A
Nennstrom bei 35°C

5,90 A
Nennstrom bei 40 °C

5,80 A
Nennstrom bei 50 °C

5,60 A
Nennstrom bei 55°C

5,50 A
Nennstrom bei 60°C

5,40 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern

0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern

0,90
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern

0,85
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

6 kA

Fehlerstromtyp

A
IP-Klasse (Ingress Protection)

IP20

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA

Anschlussart

quickconnect

Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Max. Betriebsspannung

240 V
Bemessungsbetriebsspannung Ue

240 - 240 V
Überspannungskategorie gemäß IEC 60947-1

3

Gesamtverlustleistung unter Nennstrom

1,90 W

Frequenz

50 - 50 Hz

Max. Höhe

2000 m
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-25 - 70 °C

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

2000

Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²

Nominales Drehmoment

2,1 - 2,1 Nm
Typ obere Anschlussklemme für modulare Geräte

quickconnect
Typ untere Anschlussklemme für modulare Geräte

biconnect, quickbusbar

Anzahl Module

2

Höhe

94 mm
Breite

35 mm
Tiefe

68 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - RCBO 1P+N 6kA B-16A 30mA A (English)

PDF

16,18 MB

Hager REACH declaration ADS956D

PDF

RoHS Report ADS956D

PDF

Downloads

Produktbild

Produktbild ADS956D

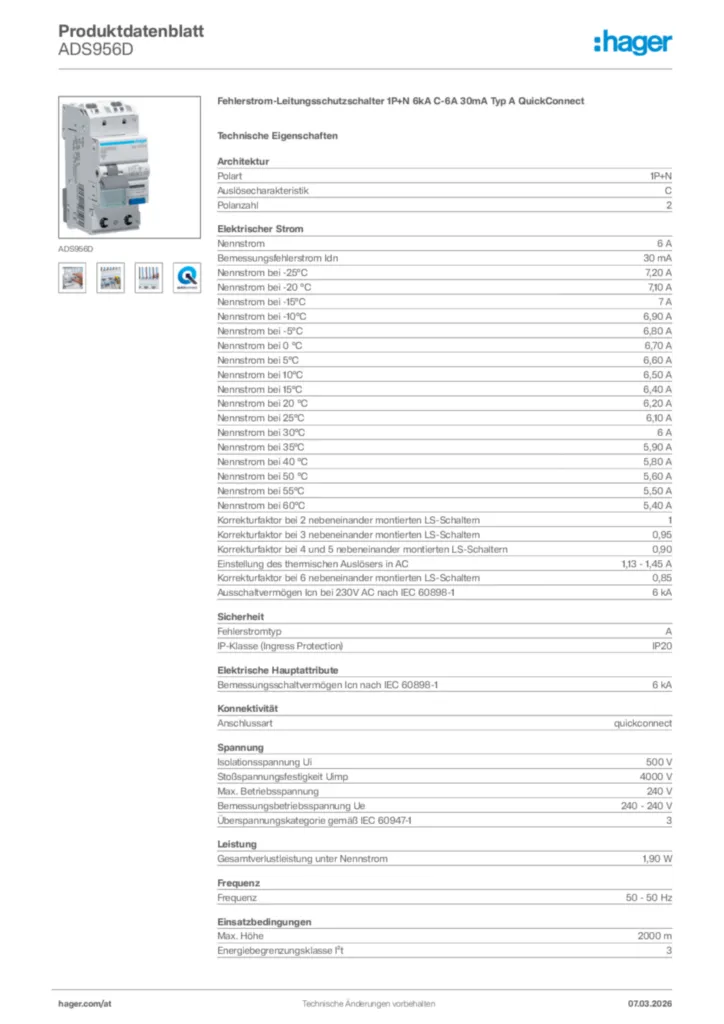

Product datasheet

Hager Produktdatenblatt ADS956D

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-6A 30mA Typ A QuickConnect

PDF
Montageanleitung

Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-03-24

PDF

1,45 MB
Katalog

AT Partnerkatalog 2025/2026

Gültig ab 01.01.2025

PDF

7,66 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-09-23

PDF

268,16 kB

Mehr Downloads

Ausschreibungstext

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-6A 30mA Typ A QuickConnect

Fehlerstrom-Leitungsschutzschalter QuickConnect nach EN 61009-1 und EN 61009-2-1. Berührungsschutz IP2x nach DIN VDE 0660 Teil 514. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Externe blaue Test-Taste zur halbjährlichen Betätigung und Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät.

Polart: 1P+N
Auslösecharakteristik: C
Nennstrom: 6 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 1,90 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1,5 - 4,0 mm²

Fabrikat : Hager oder gleichwertig
Artikel : ADS956D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
