Der FI/LS-Schalter 1P+N 10kA C-6A 30mA Typ A kombiniert Fehlerstrom- und Überlastschutz in einem Gerät. Typ A erkennt Wechsel- und pulsierende Gleichfehlerströme. Nennfehlerstrom: 30 Milliampere, Auslösecharakteristik C, Nennstrom: 6 Ampere, Abschaltvermögen: 10 Kiloampere. Ideal für Wohn- und Gewerbeanwendungen.

EAN

3250611067801

Marke

Hager

VPE

1 Stück

Preisgruppe

H27

Fehlerstrom-, Leitungsschutzschalter FI/LS (RCBO)

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-6A 30mA Typ A ADA556D

Name: ADA556D
Brand: Hager
SKU: ADA556D
Price: 82.91 EUR

Preis

82,91 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 6 Produkte verfügbar
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar
Verbindungskabel für Verteilerfelder 4 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Verriegelungsfunktionen 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar

Technische Merkmale

Polart

1P+N
Auslösecharakteristik

C
Polanzahl

2

Fehlerstromtyp

A
IP-Klasse (Ingress Protection)

IP20

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA

Anschlussart

Schraubanschluss

Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Max. Betriebsspannung

240 V
Bemessungsbetriebsspannung Ue

240 - 240 V
Überspannungskategorie gemäß IEC 60947-1

3
Versorgungsspannungsart

AC

Nennstrom

6 A
Bemessungsfehlerstrom Idn

30 mA
Nennstrom bei -25°C

7,20 A
Nennstrom bei -20 °C

7,10 A
Nennstrom bei -15°C

7 A
Nennstrom bei -10°C

6,90 A
Nennstrom bei -5°C

6,80 A
Nennstrom bei 0 °C

6,70 A
Nennstrom bei 5°C

6,60 A
Nennstrom bei 10°C

6,50 A
Nennstrom bei 15°C

6,40 A
Nennstrom bei 20 °C

6,20 A
Nennstrom bei 25°C

6,10 A
Nennstrom bei 30°C

6 A
Nennstrom bei 35°C

5,90 A
Nennstrom bei 40 °C

5,80 A
Nennstrom bei 45 °C

5,70 A
Nennstrom bei 50 °C

5,60 A
Nennstrom bei 55°C

5,50 A
Nennstrom bei 60°C

5,40 A
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern

0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern

0,90
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern

0,85
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

10 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1

7,50 kA

Gesamtverlustleistung unter Nennstrom

1,90 W

Frequenz

50 - 50 Hz

Max. Höhe

2000 m
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-25 - 70 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Luftfeuchtigkeitsschutz

Für alle Klimabereiche

Nominales Drehmoment Untere Klemme

2,10 - 2,10 Nm
Nominales Drehmoment Obere Klemme

2,10 - 2,10 Nm
Nominales Drehmoment

2,10 - 2,10 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

biconnect

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

2000

Anschlussquerschnitt bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²

Anzahl Module

2

Höhe

83 mm
Breite

35 mm
Tiefe

68 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - RCBO 1P+N 6kA B-16A 30mA A (English)

PDF

16,18 MB

Hager REACH declaration ADA556D

PDF

RoHS Report ADA556D

PDF

Downloads

Produktbild

Produktbild ADA556D

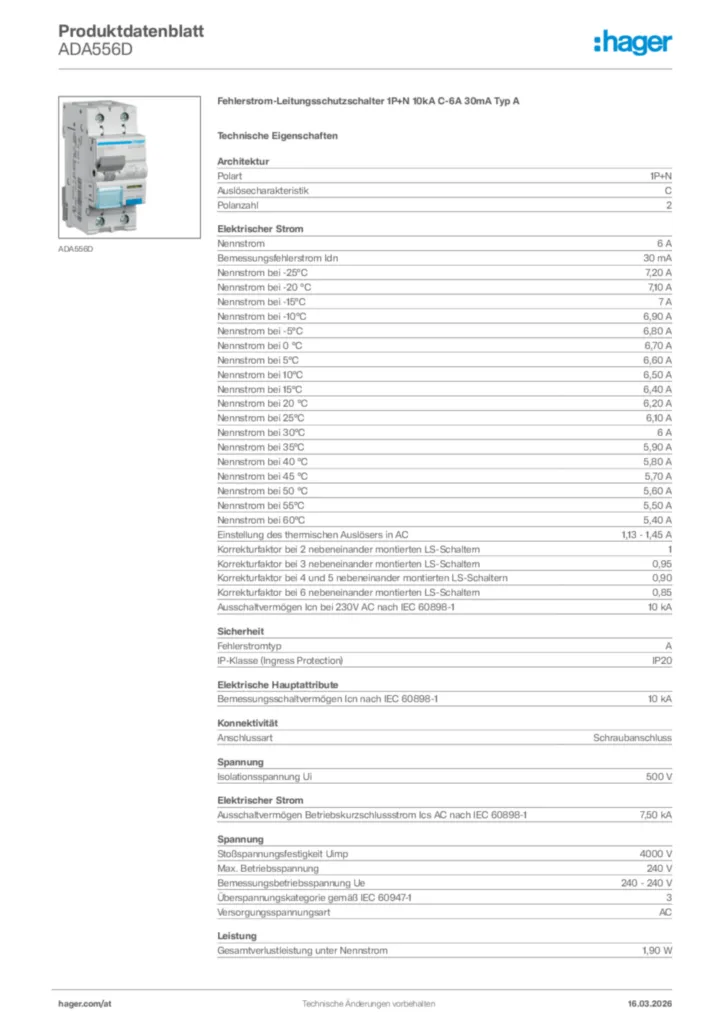

Product datasheet

Hager Produktdatenblatt ADA556D

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-6A 30mA Typ A

PDF
Montageanleitung

Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-03-24

PDF

1,45 MB
Katalog

AT Partnerkatalog 2025/2026

Gültig ab 01.01.2025

PDF

7,66 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB

Mehr Downloads

Ausschreibungstext

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-6A 30mA Typ A

Fehlerstrom-Leitungsschutzschalter nach EN 61009-1 und EN 61009-2-1. Berührungsschutz IP2x nach DIN VDE 0660 Teil 514. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Draht-Einschiebe-Schutz, Bi-Connect-Klemmen unten, externe blaue Test-Taste zur halbjährlichen Betätigung und Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät.

Polart: 1P+N
Auslösecharakteristik: C
Nennstrom: 6 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 1,90 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²

Fabrikat : Hager oder gleichwertig
Artikel : ADA556D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
