Автоматичний вимикач 4P 10kA D-4A 4M NDN404

Name: NDN404
Brand: Hager
SKU: NDN4043

EAN

3250614611872

Упаковка

3 штук

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

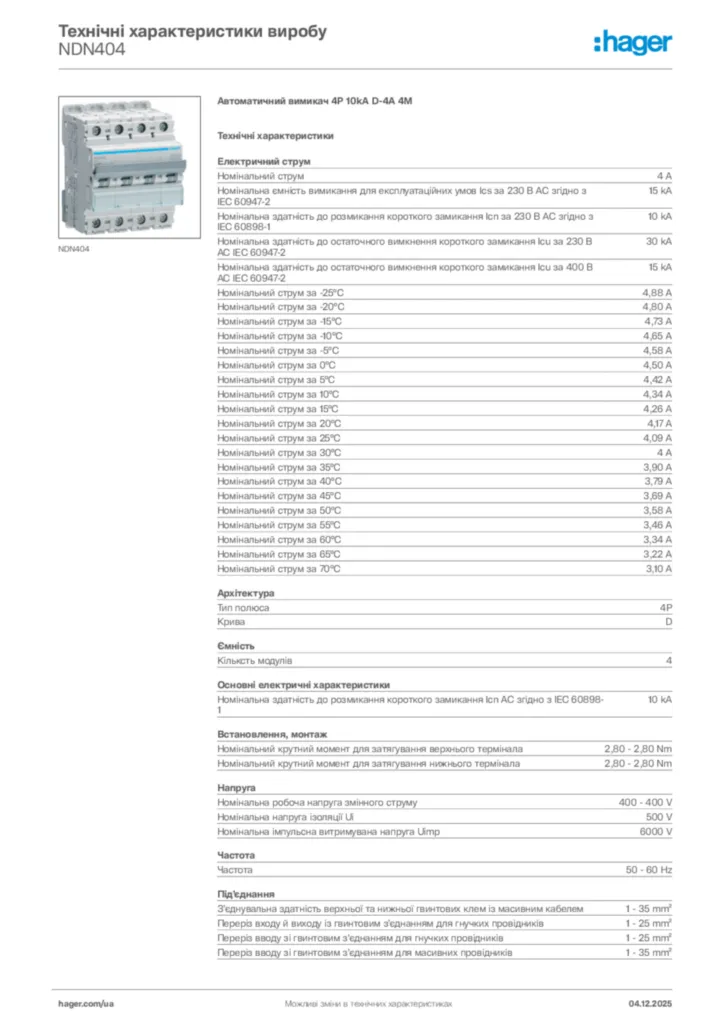

Завантажити паспорт продукту

Завершіть вашу систему

Модульна фазна шина 5 доступні продукти
Функції блокування взаємоблокування 1 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Блок додаткових контактів 2 доступні продукти

Технічні характеристики

Номінальний струм

4 A
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-2

15 kA
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-1

10 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 230 В AC IEC 60947-2

30 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2

15 kA
Номінальний струм за -25°C

4,88 A
Номінальний струм за -20°C

4,80 A
Номінальний струм за -15°C

4,73 A
Номінальний струм за -10°C

4,65 A
Номінальний струм за -5°C

4,58 A
Номінальний струм за 0°C

4,50 A
Номінальний струм за 5°C

4,42 A
Номінальний струм за 10°C

4,34 A
Номінальний струм за 15°C

4,26 A
Номінальний струм за 20°C

4,17 A
Номінальний струм за 25°C

4,09 A
Номінальний струм за 30°C

4 A
Номінальний струм за 35°C

3,90 A
Номінальний струм за 40°C

3,79 A
Номінальний струм за 45°C

3,69 A
Номінальний струм за 50°C

3,58 A
Номінальний струм за 55°C

3,46 A
Номінальний струм за 60°C

3,34 A
Номінальний струм за 65°C

3,22 A
Номінальний струм за 70°C

3,10 A

Тип полюса

4P
Крива

D

Кільксть модулів

4

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

10 kA

Номінальний крутний момент для затягування верхнього термінала

2,80 - 2,80 Nm
Номінальний крутний момент для затягування нижнього термінала

2,80 - 2,80 Nm
Номінальний момент затягування

2,80 - 2,80 Nm

Номінальна робоча напруга змінного струму

400 - 400 V
Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

6,000 V

Частота

50 - 60 Hz

З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем

1 - 35 mm²
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 35 mm²
