Автоматичний вимикач 2P 10kA D-32A 2M NDN232

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

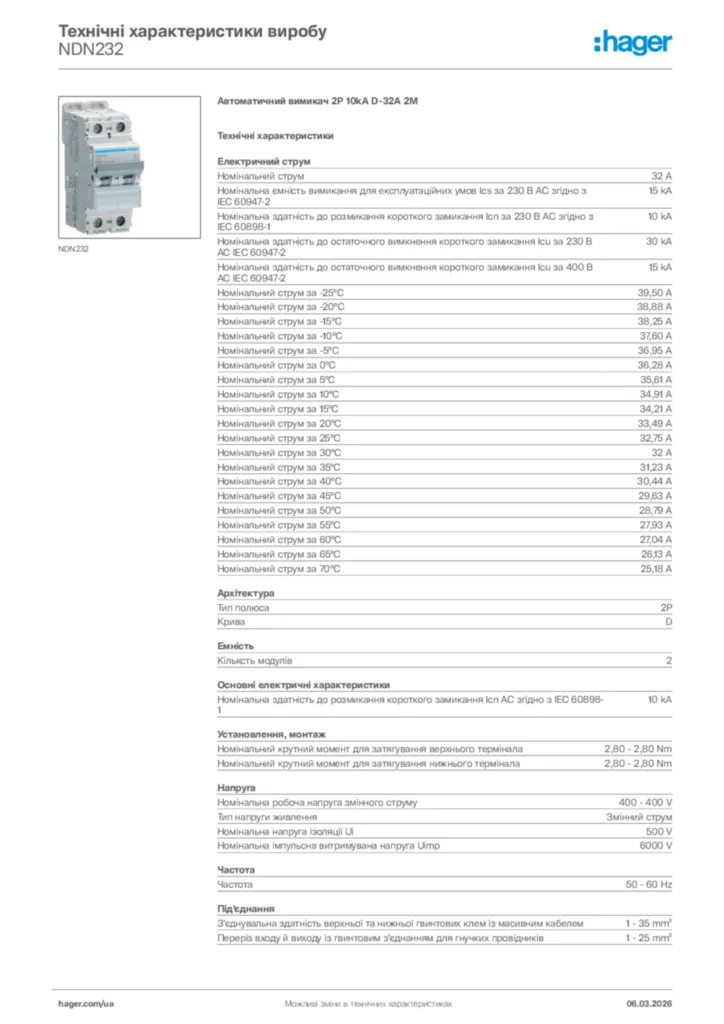

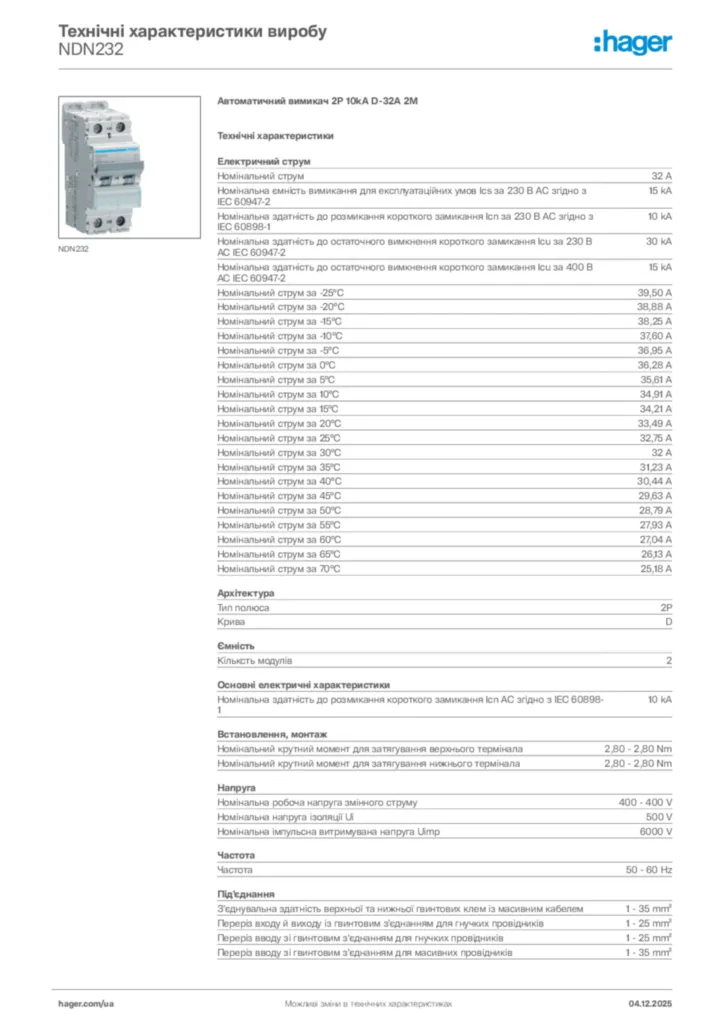

Завантажити паспорт продукту

Завершіть вашу систему

Модульна фазна шина 4 доступні продукти
Функції блокування взаємоблокування 1 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Блок додаткових контактів 2 доступні продукти

Технічні характеристики

Номінальний струм IN

32 A
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-2

15 kA
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-1

20 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu AC IEC 60947-2

15 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2

15 kA
Номінальний струм за -15°C

38,3 A
Номінальний струм за -10°C

37,6 A
Номінальний струм за -5°C

36,9 A
Номінальний струм за 0°C

36,2 A
Номінальний струм за 5°C

35,5 A
Номінальний струм за 10°C

34,8 A
Номінальний струм за 15°C

34,1 A
Номінальний струм за 20°C

33,4 A
Номінальний струм за 25°C

32,7 A
Номінальний струм за 30°C

32 A
Номінальний струм за 35°C

31,2 A
Номінальний струм за 40°C

30,4 A
Номінальний струм за 45°C

29,59 A
Номінальний струм за 50°C

28,79 A
Номінальний струм за 55°C

27,99 A
Номінальний струм за 60°C

27,19 A
Номінальний струм за 65°C

26,38 A
Номінальний струм за 70°C

25,58 A
Номінальна здатність до розмикання короткого замикання Icn за 400 В AC згідно з IEC 60898-1

10 kA
Номінальна здатність до розриву в робочих умовах Ics AC відповідно до IEC 60947-2

50 %
Номінальна здатність до розриву в робочих умовах Ics AC відповідно до IEC 60898-1

7,50 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 230 В AC IEC 60947-2

30 kA

Тип полюса

2P
Крива

D

Кільксть модулів

2

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

10 kA

Номінальний крутний момент для затягування верхнього термінала

2,80 - 2,80 Nm
Номінальний крутний момент для затягування нижнього термінала

2,80 - 2,80 Nm
Номінальний момент затягування

2,80 - 2,80 Nm
Тип нижньої клеми для модульних пристроїв

biconnect
Тип верхньої клеми для модульних пристроїв

Гвинтові клеми
Можливе положення монтажу на 360°

Так

Номінальна робоча напруга змінного струму

400 - 400 V
Тип напруги живлення

Змінний струм
Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

6,000 V

Частота

50 - 60 Hz

З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем

1 - 35 mm²
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 35 mm²
