Автоматичний вимикач 1P 10kA B-25A 1M NBN125

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

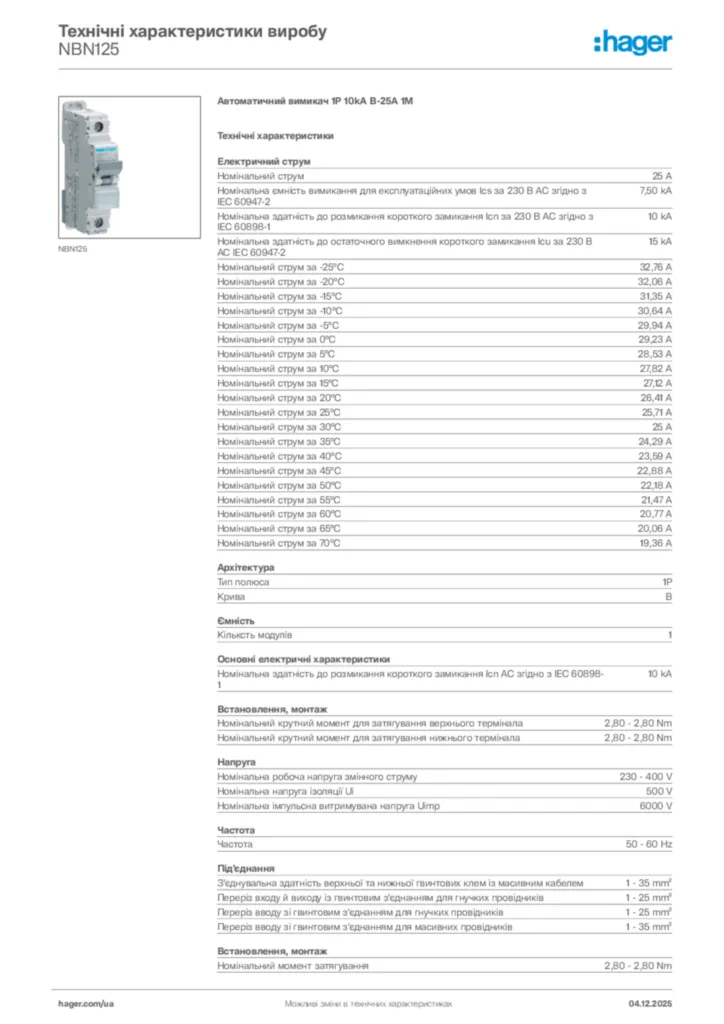

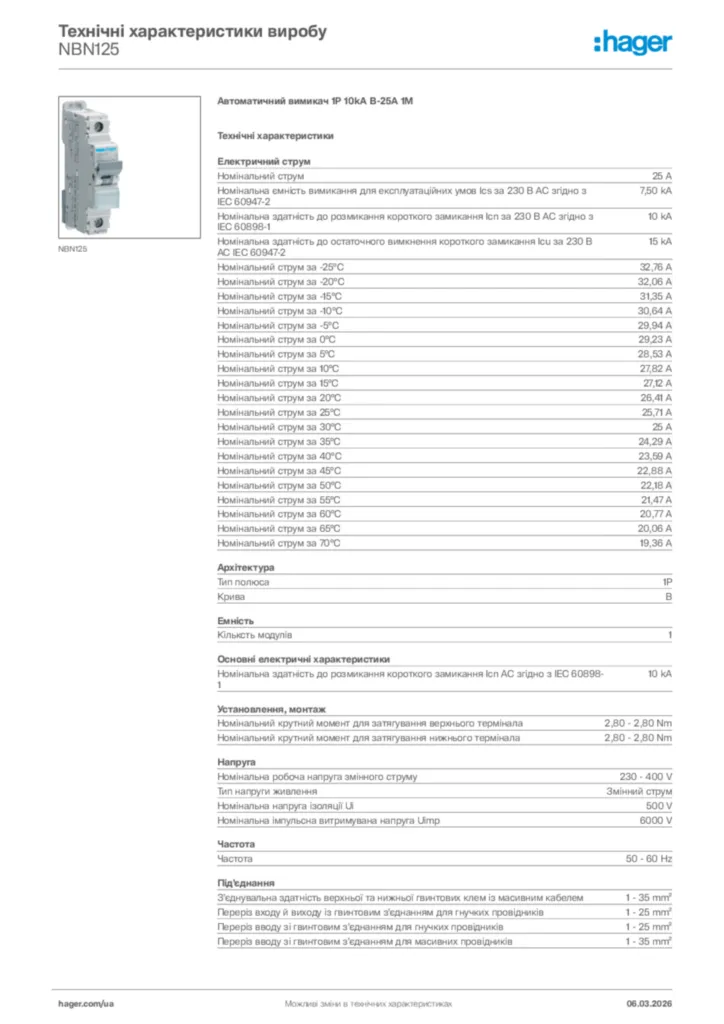

Завантажити паспорт продукту

Завершіть вашу систему

Функції блокування взаємоблокування 1 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Блок додаткових контактів 2 доступні продукти
Модульна фазна шина 1 доступні продукти

Технічні характеристики

Номінальний струм

25 A
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-2

7,50 kA
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-1

10 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 230 В AC IEC 60947-2

15 kA
Номінальний струм за -25°C

32,76 A
Номінальний струм за -20°C

32,06 A
Номінальний струм за -15°C

31,35 A
Номінальний струм за -10°C

30,64 A
Номінальний струм за -5°C

29,94 A
Номінальний струм за 0°C

29,23 A
Номінальний струм за 5°C

28,53 A
Номінальний струм за 10°C

27,82 A
Номінальний струм за 15°C

27,12 A
Номінальний струм за 20°C

26,41 A
Номінальний струм за 25°C

25,71 A
Номінальний струм за 30°C

25 A
Номінальний струм за 35°C

24,29 A
Номінальний струм за 40°C

23,59 A
Номінальний струм за 45°C

22,88 A
Номінальний струм за 50°C

22,18 A
Номінальний струм за 55°C

21,47 A
Номінальний струм за 60°C

20,77 A
Номінальний струм за 65°C

20,06 A
Номінальний струм за 70°C

19,36 A

Тип полюса

1P

Кільксть модулів

1

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

10 kA

Номінальний крутний момент для затягування верхнього термінала

2,80 - 2,80 Nm
Номінальний крутний момент для затягування нижнього термінала

2,80 - 2,80 Nm
Номінальний момент затягування

2,80 - 2,80 Nm
Тип нижньої клеми для модульних пристроїв

biconnect
Тип верхньої клеми для модульних пристроїв

Гвинтова клема
Можливе положення монтажу на 360°

Так

Номінальна робоча напруга змінного струму

230 - 400 V
Тип напруги живлення

Змінний струм
Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

6,000 V

Частота

50 - 60 Hz

З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем

1 - 35 mm²
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 35 mm²
