Модульні апарати

Автоматичний вимикач QC 3P 6kA C-16A 3M MCS316

EAN

3250614315336

Упаковка

4 штук

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Функції блокування взаємоблокування 1 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Модульна фазна шина 4 доступні продукти
Блок додаткових контактів 2 доступні продукти

Технічні характеристики

Номінальний струм

16 A
Номінальний струм за -15°C

20,12 A
Номінальний струм за -10°C

19,71 A
Номінальний струм за -5°C

19,28 A
Номінальний струм за 0°C

18,85 A
Номінальний струм за 5°C

18,40 A
Номінальний струм за 10°C

17,95 A
Номінальний струм за 15°C

17,48 A
Номінальний струм за 20°C

17 A
Номінальний струм за 25°C

16,51 A
Номінальний струм за 30°C

16 A
Номінальний струм за 35°C

15,47 A
Номінальний струм за 40°C

14,93 A
Номінальний струм за 45°C

14,37 A
Номінальний струм за 50°C

13,78 A
Номінальний струм за 55°C

13,16 A
Номінальний струм за 60°C

12,52 A
Номінальний струм за 65°C

11,84 A
Номінальний струм за 70°C

11,12 A

Тип полюса

3P
Крива

C

Кільксть модулів

3

Номінальний крутний момент для затягування верхнього термінала

2,80 - 2,80 Nm
Номінальний крутний момент для затягування нижнього термінала

2,80 - 2,80 Nm
Номінальний момент затягування

2,80 - 2,80 Nm

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

6 kA

Номінальна робоча напруга змінного струму

230 - 400 V
Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

4,000 V

Частота

50 - 60 Hz

З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем

1 - 35 mm²
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 35 mm²
Переріз вихідного SSK швидкоз’ємного з’єднувача для гнучкого провідника

1,5 - 4,0 mm²
Поперечний переріз гнучкого провідника

1 - 25 mm²
Поперечний переріз жорсткого провідника

1 - 35 mm²
Переріз вихідного SSK швидкоз’ємного з’єднувача для жорсткого провідника

1,5 - 4,0 mm²

Клас захисту від проникнення (IP)

IP20

Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

2
Клас обмеження енергії I²t

3
Робоча температура

-25 - 70 °C

Загальна розсіювана потужність під номінальним струмом

6,99 W

Висота

83,40 mm
Ширина

52,50 mm
Глибина

70 mm

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Сертифікати та документи

PEP document en-GB 2025-11-20

PDF

67,85 MB

Hager REACH declaration MCS316

PDF

Hager RoHS report MCS316

PDF

Завантаження

Зображення продукту MCS316

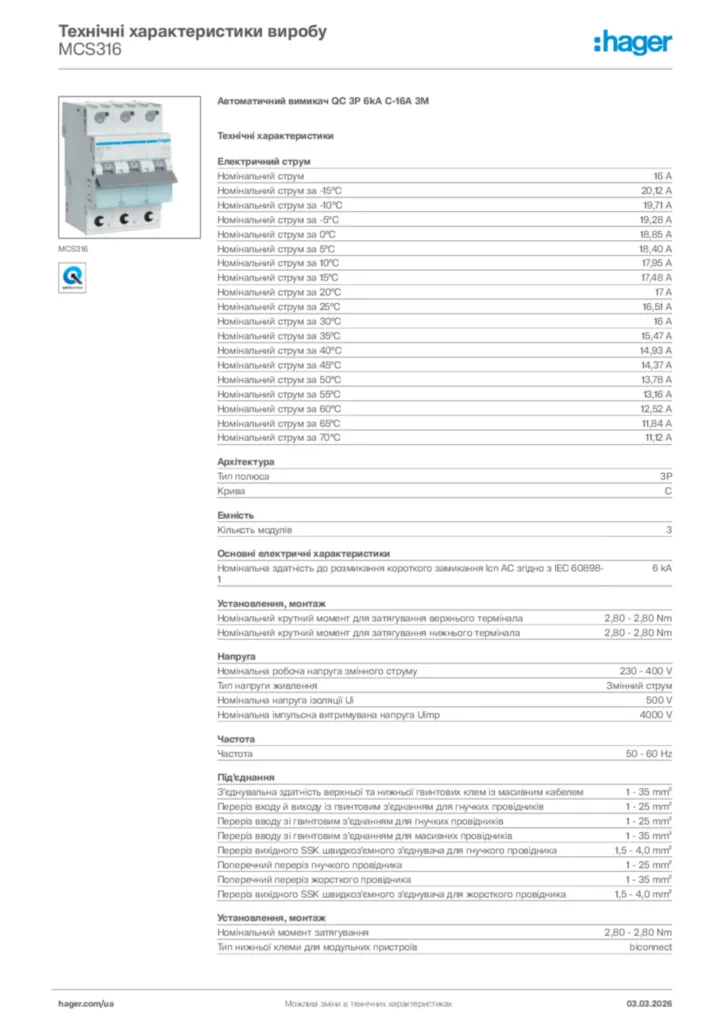

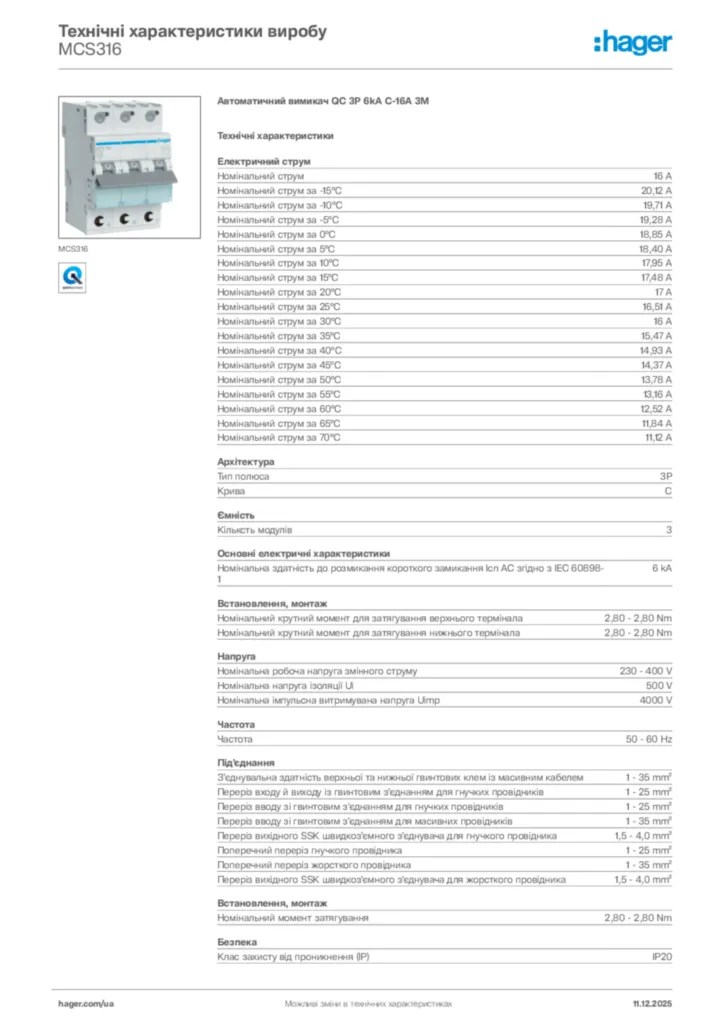

Product datasheet
