Автоматичний вимикач 2P 6kA C-6A 2M • MCN206 | Hager
Location Ukraine

  • Better buildings. Better tomorrows.

    • Меню
    Акаунт
    EAN
    3250614311277
    Упаковка
    6 штук

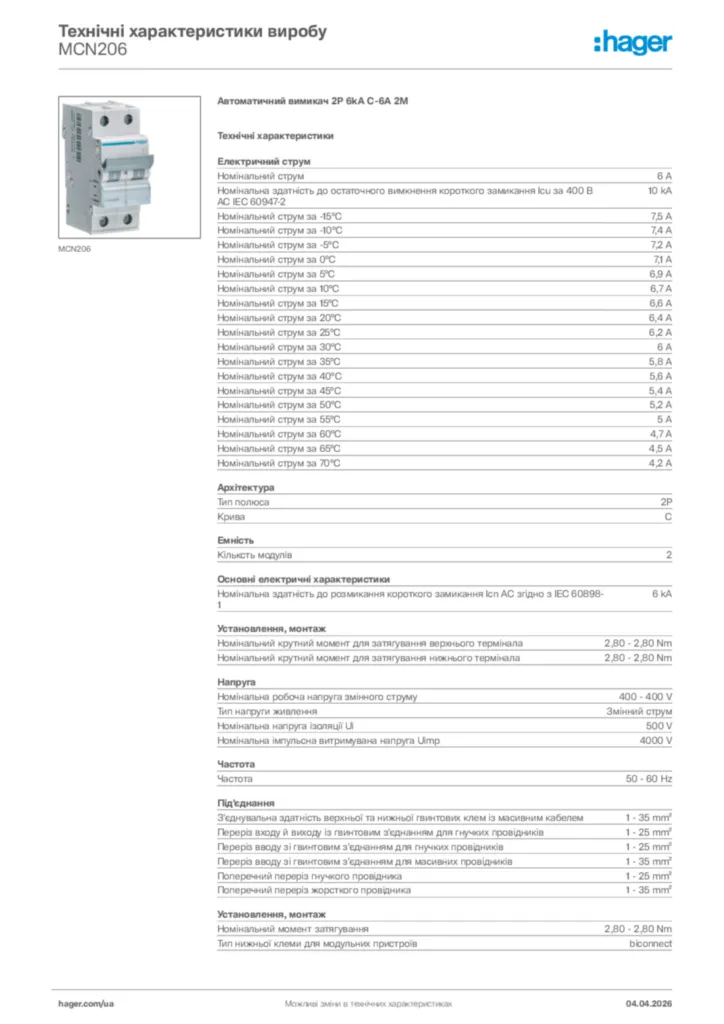

    Автоматичний вимикач 2P 6kA C-6A 2M MCN206

    Завершіть вашу систему

    Додаткові аксесуари

  • Дивитися більше (13)
    • Модульна фазна шина 4 доступні продукти
    • Функції блокування взаємоблокування 1 доступні продукти
    • Механічне приладдя для низьковольтних компонентів 1 доступні продукти
    • Котушка під напругою 1 доступні продукти
    • Розчіплювач шунтовий 2 доступні продукти
    • Блок додаткових контактів 2 доступні продукти

    Технічні характеристики

    Електричний струм
    • Номінальний струм
      6 A
    • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2
      10 kA
    • Номінальний струм за -15°C
      7,5 A
    • Номінальний струм за -10°C
      7,4 A
    • Номінальний струм за -5°C
      7,2 A
    • Номінальний струм за 0°C
      7,1 A
    • Номінальний струм за 5°C
      6,9 A
    • Номінальний струм за 10°C
      6,7 A
    • Номінальний струм за 15°C
      6,6 A
    • Номінальний струм за 20°C
      6,4 A
    • Номінальний струм за 25°C
      6,2 A
    • Номінальний струм за 30°C
      6 A
    • Номінальний струм за 35°C
      5,8 A
    • Номінальний струм за 40°C
      5,6 A
    • Номінальний струм за 45°C
      5,4 A
    • Номінальний струм за 50°C
      5,2 A
    • Номінальний струм за 55°C
      5 A
    • Номінальний струм за 60°C
      4,7 A
    • Номінальний струм за 65°C
      4,5 A
    • Номінальний струм за 70°C
      4,2 A
    Архітектура
    • Тип полюса
      2P
    • Крива
      C
    Емність
    • Кільксть модулів
      2
    Основні електричні характеристики
    • Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1
      6 kA
    Установлення, монтаж
    • Номінальний крутний момент для затягування верхнього термінала
      2,80 - 2,80 Nm
    • Номінальний крутний момент для затягування нижнього термінала
      2,80 - 2,80 Nm
    • Номінальний момент затягування
      2,80 - 2,80 Nm
    • Тип нижньої клеми для модульних пристроїв
      biconnect
    • Тип верхньої клеми для модульних пристроїв
      Гвинтова клема
    • Можливе положення монтажу на 360°
      Так
    Напруга
    • Номінальна робоча напруга змінного струму
      400 - 400 V
    • Тип напруги живлення
      Змінний струм
    • Номінальна напруга ізоляції Ui
      500 V
    • Номінальна імпульсна витримувана напруга Uimp
      4,000 V
    Частота
    • Частота
      50 - 60 Hz
    Під’єднання
    • З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем
      1 - 35 mm²
    • Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників
      1 - 25 mm²
    • Переріз вводу зі гвинтовим з’єднанням для гнучких провідників
      1 - 25 mm²
    • Переріз вводу зі гвинтовим з’єднанням для масивних провідників
      1 - 35 mm²
    • Поперечний переріз гнучкого провідника
      1 - 25 mm²
    • Поперечний переріз жорсткого провідника
      1 - 35 mm²
    Безпека
    • Клас захисту від проникнення (IP)
      IP20
    Умови використання
    • Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2
      2
    • Клас обмеження енергії I²t
      3
    • Захист від вологості повітря
      Для будь-якого клімату
    • Робоча температура
      -25 - 70 °C
    Потужність
    • Загальна розсіювана потужність під номінальним струмом
      2,50 W
    Підключення
    • Тип з'єднання
      Гвинтова клема
    • Вирівнювання верхнього з’єднання для модульних пристроїв
      Вирівняна клема
    • Вирівнювання нижнього з’єднання для модульних пристроїв
      Вирівняна клема
    Розміри
    • Висота
      83 mm
    • Ширина
      35 mm
    • Глибина
      70 mm

    Екологічна цінність

    Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

    Відповідність RoHS Так

    Сертифікати та документи

    PEP - MCB 1P 6kA B-16A, 1 module (English)
    PDF
    67,85 MB
    REACH declaration MCN206
    PDF
    RoHS report MCN206
    PDF

    Завантаження

    Більше документації
