Автоматичний вимикач h3+, P630, In=400A, 4п, 110kA, Energy HPW401NR
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Котушка під напругою 7 доступні продукти -
Блок додаткових контактів 4 доступні продукти -
Розчіплювач шунтовий 5 доступні продукти -
Функції підключення 1 доступні продукти -
Додаткові блоки корпусних автоматичних вимикачів тип A 2 доступні продукти -
Функції блокування взаємоблокування 1 доступні продукти
Завершіть вашу систему
-
HXA051HРозчіплювач мінімальної напруги з витримкою x250, 24В DC
-
HXA014HРозчіплювач мінімальної напруги x160-P160-x250-P250-x630-P630, 200-240В AC
-
HXA055HРозчіплювач мінімальної напруги з витримкою x250, 380-415В АС
-
HXA054HРозчіплювач мінімальної напруги з витримкою x250, 220-240В АС
-
HXA011HРозчіплювач мінімальної напруги x160-P160-x250-P250-x630-P630, 24В DC
-
HXA013H
Розчіплювач мінімальної напруги x160-P160-x250-P250-x630-P630, 100-120В AC
-
HXA053HРозчіплювач мінімальної напруги з витримкою x250, 110-120В АС
-
HXA026H
Додатковий сигнальний контакт для авт.вимикачів x/P160…x/P630, 1НЗ+1НВ, 125В
-
HXA021HДодатковий контакт для автоматичних вимикачів x/P160…x/P630, 1НЗ+1НВ, 230В
-
HXA024HДодатковий сигнальний контакт для авт.вимикачів x/P160…x/P630, 1НЗ+1НВ, 230В
-
HXA025HДодатковий контакт для автоматичних вимикачів x/P160-x/P630, 1НЗ+1НВ,
-
HXA002H
Незалежний розчіплювач x160-P160-x250-P250-x630-P630, 48В DC
-
HXA003HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 100-120В AC
-
HXA005HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 380-450В AC
-
HXA001HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 24В DC
-
HXA004HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 200-240В AC
Технічні характеристики
Електричний струм
-
Номінальний струм400 A
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2110 kA
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 240 В AC IEC 60947-2125 kA
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 415 В AC IEC 60947-2110 kA
-
Номінальна гранична відключаюча здатність короткого замикання Icu при 690 В згідно NF 60947-212 kA
-
Номінальна ємність вимикання для експлуатаційних умов Ics за 220 В AC згідно з IEC 60947-2125 kA
-
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-2125 kA
-
Номінальна ємність вимикання для експлуатаційних умов Ics за 240 В AC згідно з IEC 60947-2125 kA
-
Номінальна ємність вимикання для експлуатаційних умов Ics за 380 В AC згідно з IEC 60947-2110 kA
-
Номінальна ємність вимикання для експлуатаційних умов Ics за 400 В AC згідно з IEC 60947-2110 kA
-
Номінальна ємність вимикання для експлуатаційних умов Ics за 415 В AC згідно з IEC 60947-2110 kA
-
Номінальна ємність вимикання для експлуатаційних умов Ics за 690 В AC згідно з IEC 60947-212 kA
-
Номінальний струм за 10°C згідно з IEC 60947400 A
-
Номінальний струм за 15°C згідно з IEC 60947400 A
-
Номінальний струм за 20°C згідно з IEC 60947400 A
-
Номінальний струм за 25°C згідно з IEC 60947400 A
-
Номінальний струм за 30°C згідно з IEC 60947400 A
-
Номінальний струм за 35°C згідно з IEC 60947400 A
-
Номінальний струм за 40°C згідно з IEC 60947400 A
-
Номінальний струм за 45°C згідно з IEC 60947400 A
-
Номінальний струм за 50°C згідно з IEC 60947400 A
-
Номінальний струм за 55°C згідно з IEC 60947400 A
-
Номінальний струм за 60°C згідно з IEC 60947400 A
-
Номінальний струм за 65°C згідно з IEC 60947396 A
-
Номінальний струм за 70°C згідно з IEC 60947360 A
Архітектура
-
Кількість полюсів4
-
Елемент керування/функціонуванняПеремикач
-
Тип конструкції пристроюФіксований вбудований
-
Нейтральне положенняЗліва
Частота
-
Частота50 - 60 Hz
Напруга
-
Номінальна імпульсна витримувана напруга Uimp8,000 V
-
Номінальна напруга ізоляції Ui800 V
-
Номінальна робоча напруга змінного струму220 - 690 V
Потужність
-
Загальна розсіювана потужність під номінальним струмом57,8 W
Функції
-
РозчіплювачENERGY
Безпека
-
Клас захисту від проникнення (IP)IP4X
Установлення, монтаж
-
Номінальний момент затягування18 - 18 Nm
-
Положення для монтажу/підключенняПеред
Кабель
-
Матеріал кабелюМідь
Сумісніть
-
Сумісність з RDC AOBТак
-
Підходить для рейки DINНі
-
Підходить для розподільчого щитаТак
Розміри
-
Висота260 mm
-
Ширина185 mm
-
Глибина150 mm
Налаштування
-
Діапазон регулювання затримки відключення короткого замикання218,4 - 4,000,0 A
Електричний захист
-
Захист від перевантажень на тривалий час (ltd): затримка (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Захист на короткий час (std): струм (Isd)1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Короткочасний захист (std): затримка (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Миттєвий захист (li): коефіцієнт налаштування шкали3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

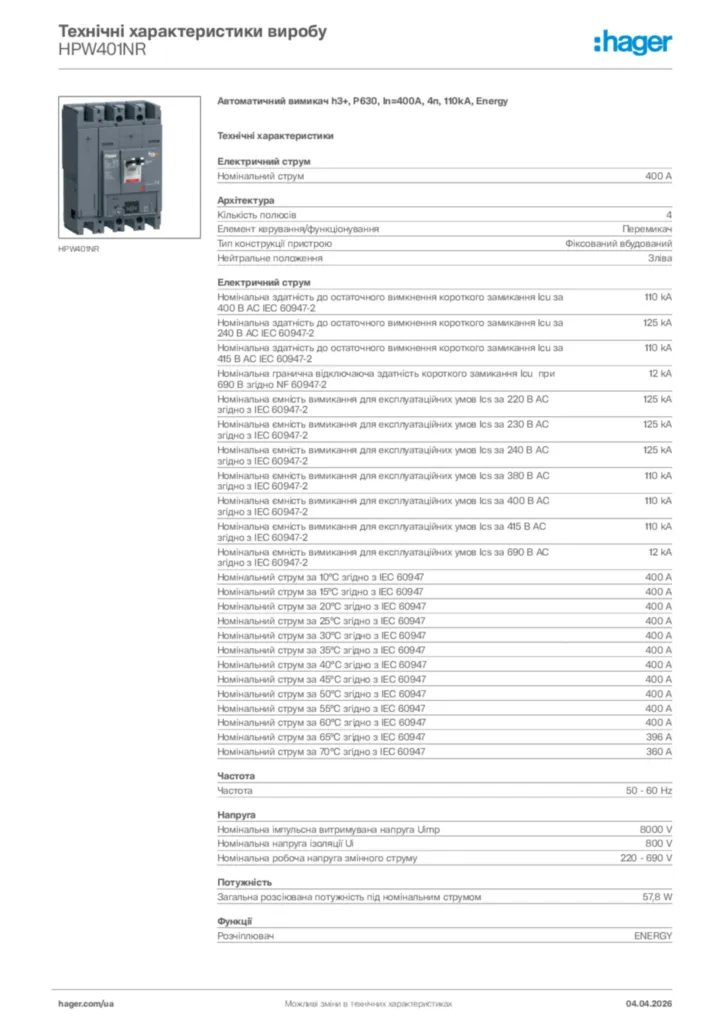

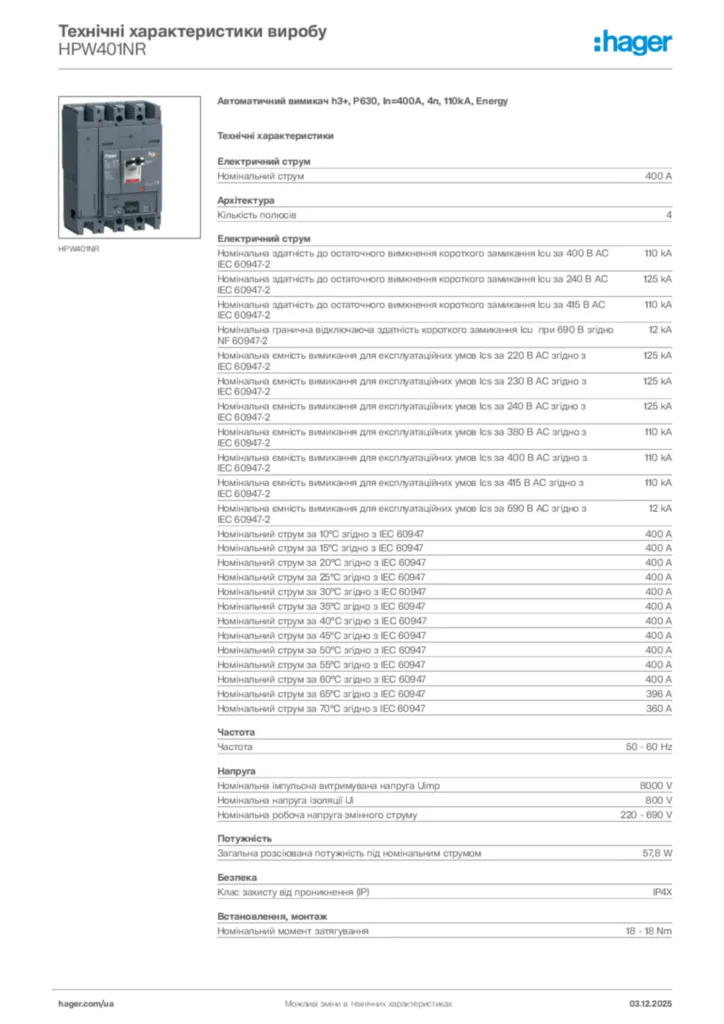

Product datasheet
Hager Технічні характеристики виробу HPW401NR
Автоматичний вимикач h3+, P630, In=400A, 4п, 110kA, Energy
PDF -
Інструкція з експлуатації
Інструкція з експлуатації International 2025-01-21
PDF10,29 MB -
Operating manual
Operating manual International 2020-09-21
PDF13,53 MB -
Installation manual
Installation manual International 2019-10-09
PDF2,77 MB -
STEP files
CAD file for MCCB 630A 4P
Файли STEP International 2023-11-24
STP1023,49 kB -
Handbook
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,86 MB -
Декларація про відповідність
EU Declaration of Conformity
PDF588,41 kB
Більше документації
