Автоматичний вимикач h3+, P630, In=400A, 4п, 50kA, LSI HMW401JR

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Котушка під напругою 7 доступні продукти
Блок додаткових контактів 4 доступні продукти
Розчіплювач шунтовий 5 доступні продукти
Функції підключення 1 доступні продукти
Додаткові блоки корпусних автоматичних вимикачів тип A 2 доступні продукти
Функції блокування взаємоблокування 1 доступні продукти

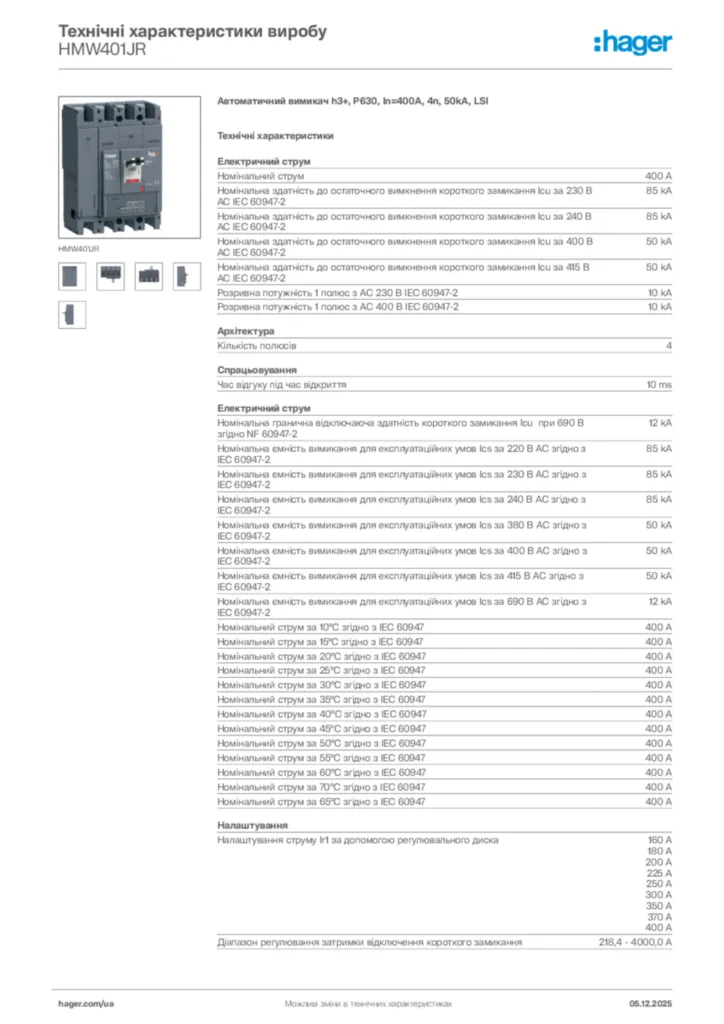

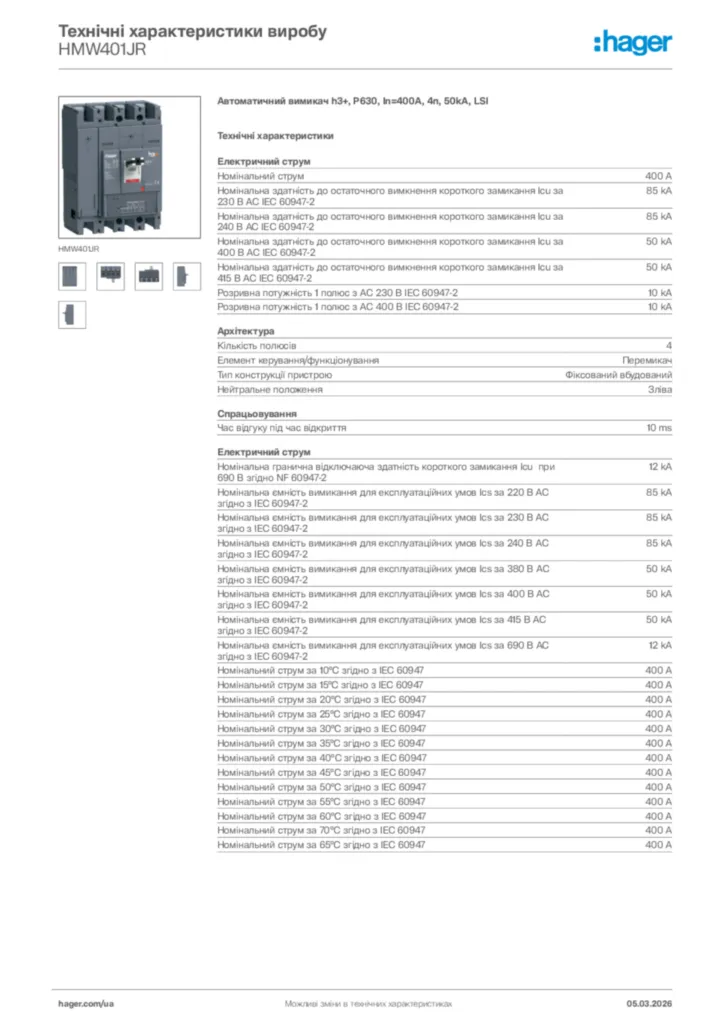

Технічні характеристики

Номінальний струм

400 A
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 230 В AC IEC 60947-2

85 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 240 В AC IEC 60947-2

85 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2

50 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 415 В AC IEC 60947-2

50 kA
Розривна потужність 1 полюс з AC 230 В IEC 60947-2

10 kA
Розривна потужність 1 полюс з AC 400 В IEC 60947-2

10 kA
Номінальна гранична відключаюча здатність короткого замикання Icu при 690 В згідно NF 60947-2

12 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 220 В AC згідно з IEC 60947-2

85 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-2

85 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 240 В AC згідно з IEC 60947-2

85 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 380 В AC згідно з IEC 60947-2

50 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 400 В AC згідно з IEC 60947-2

50 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 415 В AC згідно з IEC 60947-2

50 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 690 В AC згідно з IEC 60947-2

12 kA
Номінальний струм за 10°C згідно з IEC 60947

400 A
Номінальний струм за 15°C згідно з IEC 60947

400 A
Номінальний струм за 20°C згідно з IEC 60947

400 A
Номінальний струм за 25°C згідно з IEC 60947

400 A
Номінальний струм за 30°C згідно з IEC 60947

400 A
Номінальний струм за 35°C згідно з IEC 60947

400 A
Номінальний струм за 40°C згідно з IEC 60947

400 A
Номінальний струм за 45°C згідно з IEC 60947

400 A
Номінальний струм за 50°C згідно з IEC 60947

400 A
Номінальний струм за 55°C згідно з IEC 60947

400 A
Номінальний струм за 60°C згідно з IEC 60947

400 A
Номінальний струм за 70°C згідно з IEC 60947

400 A
Номінальний струм за 65°C згідно з IEC 60947

400 A

Кількість полюсів

4
Елемент керування/функціонування

Перемикач
Тип конструкції пристрою

Фіксований вбудований
Нейтральне положення

Зліва

Час відгуку під час відкриття

10 ms

Налаштування струму Ir1 за допомогою регулювального диска

160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
Діапазон регулювання затримки відключення короткого замикання

218,4 - 4,000,0 A

Частота

50 - 60 Hz

Номінальний момент затягування

18 - 18 Nm
Положення для монтажу/підключення

Перед

Номінальна імпульсна витримувана напруга Uimp

8,000 V
Номінальна напруга ізоляції Ui

800 V
Номінальна робоча напруга змінного струму

220 - 690 V

Розчіплювач

LSI

Загальна розсіювана потужність під номінальним струмом

57,8 W
Розсіювана потужність з розрахунку на кожний полюс

19,3 W

Кількість допоміжних контактів, перекидний контакт

0
Кількість допоміжних контактів, НЗ контакт

0
Кількість допоміжних контактів, НВ контакт

0

Клас захисту від проникнення (IP)

IP4X

Робоча температура

-25 - 70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

3

Тип роз’єму/штекера

Клема

Матеріал кабелю

Мідь

Висота

260 mm
Ширина

185 mm
Глибина

150 mm

Мотор привід інтегрований

Ні

Підходить для рейки DIN

Ні
Сумісність з RDC AOB

Так
Підходить для розподільчого щита

Так

Джерело живлення для позиціонування

Двонаправлений

Захист від перевантажень на тривалий час (ltd): затримка (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Захист на короткий час (std): струм (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Короткочасний захист (std): затримка (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Миттєвий захист (li): коефіцієнт налаштування шкали

3, 4, 5, 6, 7, 8, 10, 11, 12
