Автоматичні вимикачі з литим корпусом

Автоматичний вимикач h3, x630, In=400A, 4п, 50kA, TM HMJ401DR

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Котушка під напругою 7 доступні продукти
Блок додаткових контактів 4 доступні продукти
Розчіплювач шунтовий 5 доступні продукти
Функції підключення 1 доступні продукти
Додаткові блоки корпусних автоматичних вимикачів тип A 2 доступні продукти
Функції блокування взаємоблокування 1 доступні продукти

Технічні характеристики

Номінальний струм

400 A
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2

50 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 240 В AC IEC 60947-2

85 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-2

85 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 400 В AC згідно з IEC 60947-2

50 kA
Номінальний струм за 10°C згідно з IEC 60947

470,70 A
Номінальний струм за 15°C згідно з IEC 60947

462,50 A
Номінальний струм за 20°C згідно з IEC 60947

454,10 A
Номінальний струм за 25°C згідно з IEC 60947

445,50 A
Номінальний струм за 30°C згідно з IEC 60947

436,80 A
Номінальний струм за 35°C згідно з IEC 60947

427,90 A
Номінальний струм за 40°C згідно з IEC 60947

418,80 A
Номінальний струм за 45°C згідно з IEC 60947

409,50 A
Номінальний струм за 50°C згідно з IEC 60947

400 A
Номінальний струм за 55°C згідно з IEC 60947

390,30 A
Номінальний струм за 60°C згідно з IEC 60947

380,30 A
Номінальний струм за 65°C згідно з IEC 60947

370 A
Номінальний струм за 70°C згідно з IEC 60947

359,40 A

Кількість полюсів

4
Елемент керування/функціонування

Перемикач
Тип конструкції пристрою

Фіксований вбудований
Нейтральне положення

Зліва

Час відгуку під час відкриття

10 ms

Частота

50 - 60 Hz

Номінальна імпульсна витримувана напруга Uimp

8,000 V
Номінальна напруга ізоляції Ui

800 V
Номінальна робоча напруга змінного струму

220 - 415 V

Розчіплювач

TM A/A

Загальна розсіювана потужність під номінальним струмом

80 W

Клас захисту від проникнення (IP)

IP4X

Налаштування ручки термозахисту xIN

0,63, 0,8, 1

Матеріал кабелю

Мідь

Сумісність з RDC AOB

Так
Підходить для рейки DIN

Ні
Підходить для розподільчого щита

Так

Висота

260 mm
Ширина

185 mm
Глибина

150 mm
Шина нижнього потоку: ширина, висота, діаметр гвинта (макс.)

10 mm, 12 mm, 32 mm
Шина верхнього потоку: ширина, висота, діаметр гвинта (макс.)

10 mm, 12 mm, 32 mm

Положення для монтажу/підключення

Перед
Номінальний момент затягування

18 - 18 Nm
Номінальний крутний момент для затягування нижнього термінала

18 - 18 Nm
Номінальний крутний момент для затягування верхнього термінала

18 - 18 Nm

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

REACh-SVHC free Так

Сертифікати та документи

Документ PEP en-GB 2025-07-25

PDF

14,81 MB

Hager REACH declaration HMJ401DR

PDF

Hager RoHS report HMJ401DR

PDF

Завантаження

Зображення продукту HMJ401DR

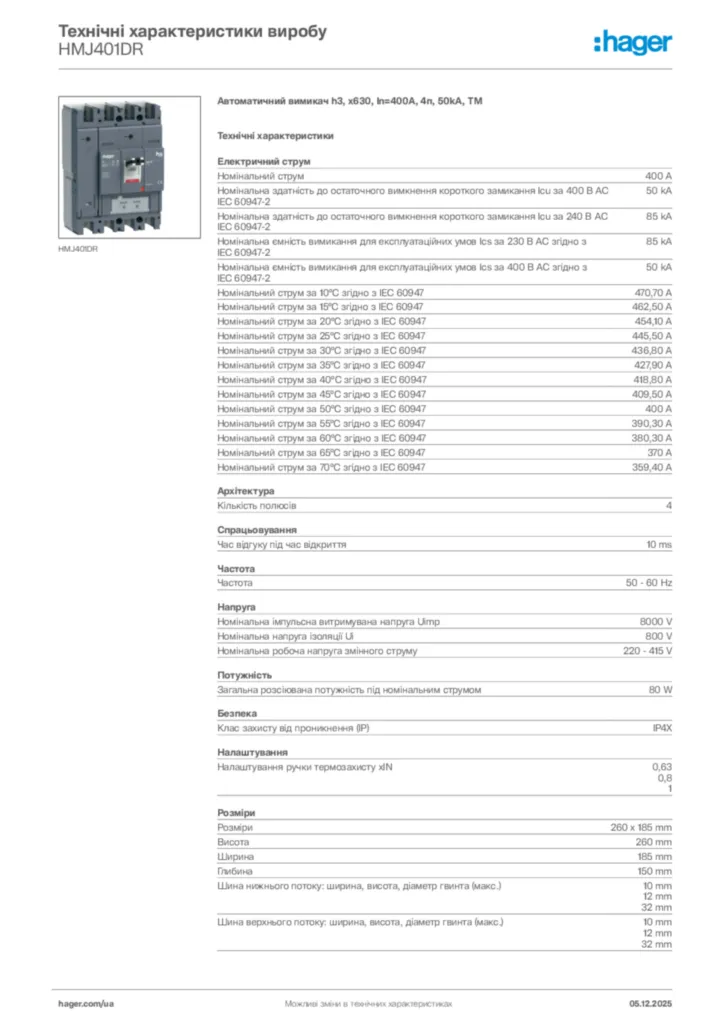

Product datasheet

Hager Технічні характеристики виробу HMJ401DR

Автоматичний вимикач h3, x630, In=400A, 4п, 50kA, TM

PDF
Installation manual

Інструкція з встановлення International 2024-10-29

PDF

10,33 MB
Handbook

Handbook en-GB 2021-02-26

PDF

26,34 MB
Декларація про відповідність

EU Declaration of Conformity

PDF

588,41 kB

Більше документації
