• HEF980H | Hager
Location Ukraine

  • Better buildings. Better tomorrows.

    • Меню
    Акаунт
    EAN
    3250613349936
    Упаковка
    1 Штука

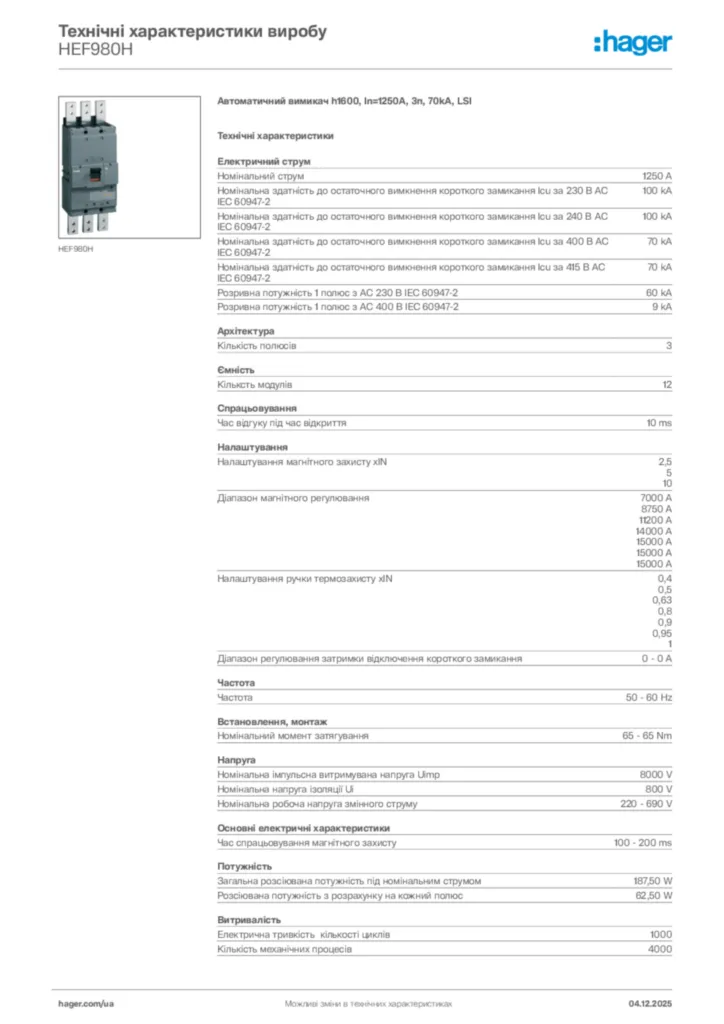

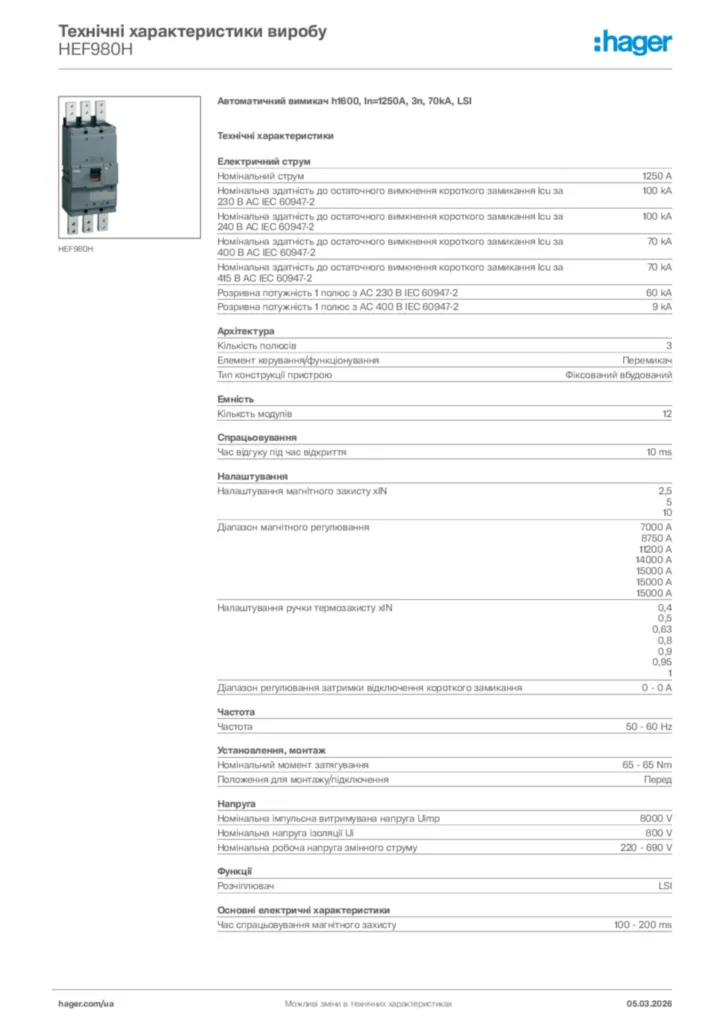

    Автоматичний вимикач h1600, In=1250А, 3п, 70kA, LSI HEF980H

    Завершіть вашу систему

    Додаткові аксесуари

    • Ручка для силового вимикача 2 доступні продукти
    • Котушка під напругою 11 доступні продукти
    • Блок додаткових контактів 4 доступні продукти
    • Моторний привід 2 доступні продукти
    • Допоміжний кабельний адаптер 1 доступні продукти
    • Огорожа для вимикача з навісним замком 1 доступні продукти

    Технічні характеристики

    Електричний струм
    • Номінальний струм
      1,250 A
    • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 230 В AC IEC 60947-2
      100 kA
    • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 240 В AC IEC 60947-2
      100 kA
    • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2
      70 kA
    • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 415 В AC IEC 60947-2
      70 kA
    • Розривна потужність 1 полюс з AC 230 В IEC 60947-2
      60 kA
    • Розривна потужність 1 полюс з AC 400 В IEC 60947-2
      9 kA
    Архітектура
    • Кількість полюсів
      3
    • Елемент керування/функціонування
      Перемикач
    • Тип конструкції пристрою
      Фіксований вбудований
    Емність
    • Кільксть модулів
      12
    Спрацьовування
    • Час відгуку під час відкриття
      10 ms
    Налаштування
    • Налаштування магнітного захисту xIN
      2,5, 5, 10
    • Діапазон магнітного регулювання
      7000 A, 8750 A, 11200 A, 14000 A, 15000 A, 15000 A, 15000 A
    • Налаштування ручки термозахисту xIN
      0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
    • Діапазон регулювання затримки відключення короткого замикання
      0 - 0 A
    Частота
    • Частота
      50 - 60 Hz
    Установлення, монтаж
    • Номінальний момент затягування
      65 - 65 Nm
    • Положення для монтажу/підключення
      Перед
    Напруга
    • Номінальна імпульсна витримувана напруга Uimp
      8,000 V
    • Номінальна напруга ізоляції Ui
      800 V
    • Номінальна робоча напруга змінного струму
      220 - 690 V
    Функції
    • Розчіплювач
      LSI
    Основні електричні характеристики
    • Час спрацьовування магнітного захисту
      100 - 200 ms
    Потужність
    • Загальна розсіювана потужність під номінальним струмом
      187,50 W
    • Розсіювана потужність з розрахунку на кожний полюс
      62,50 W
    Витривалість
    • Електрична тривкість кількості циклів
      1,000
    • Кількість механічних процесів
      4,000
    Обладнання
    • Кількість допоміжних контактів, перекидний контакт
      0
    • Кількість допоміжних контактів, НЗ контакт
      0
    • Кількість допоміжних контактів, НВ контакт
      0
    Безпека
    • Клас захисту від проникнення (IP)
      IP4X
    Умови використання
    • Робоча температура
      -25 - 70 °C
    Під’єднання
    • Поперечний переріз гнучкого провідника
      3x 240 mm²
    • Поперечний переріз жорсткого провідника
      3x 240 mm²
    • Тип роз’єму/штекера
      Клема
    Елементи керування та індикатори
    • Мотор привід інтегрований
      Ні
    Сумісніть
    • Підходить для рейки DIN
      Ні
    Електроживлення
    • Джерело живлення для позиціонування
      Двонаправлений

    Завантаження
