Захисні та комутаційні апарати

HDA101L

EAN

3250613136581

Упаковка

1 Штука

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завершіть вашу систему

Розчіплювач шунтовий 5 доступні продукти
Котушка під напругою 7 доступні продукти
Блок додаткових контактів 4 доступні продукти
Додаткові блоки корпусних автоматичних вимикачів тип A-HI 2 доступні продукти
Кришка клеми 4 доступні продукти
Функції підключення 4 доступні продукти

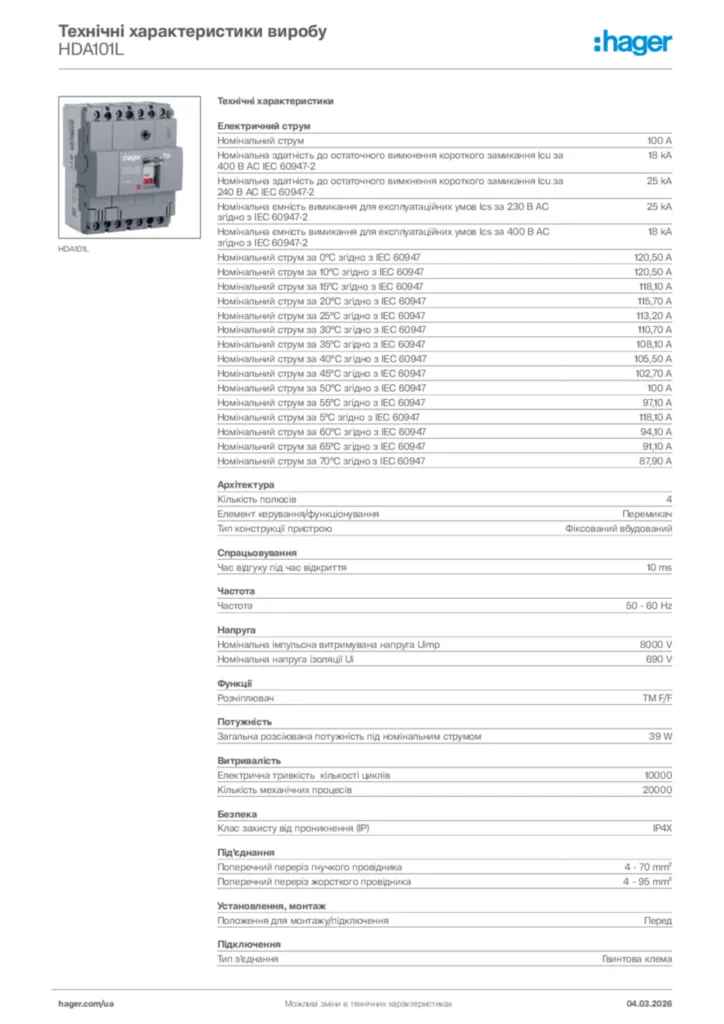

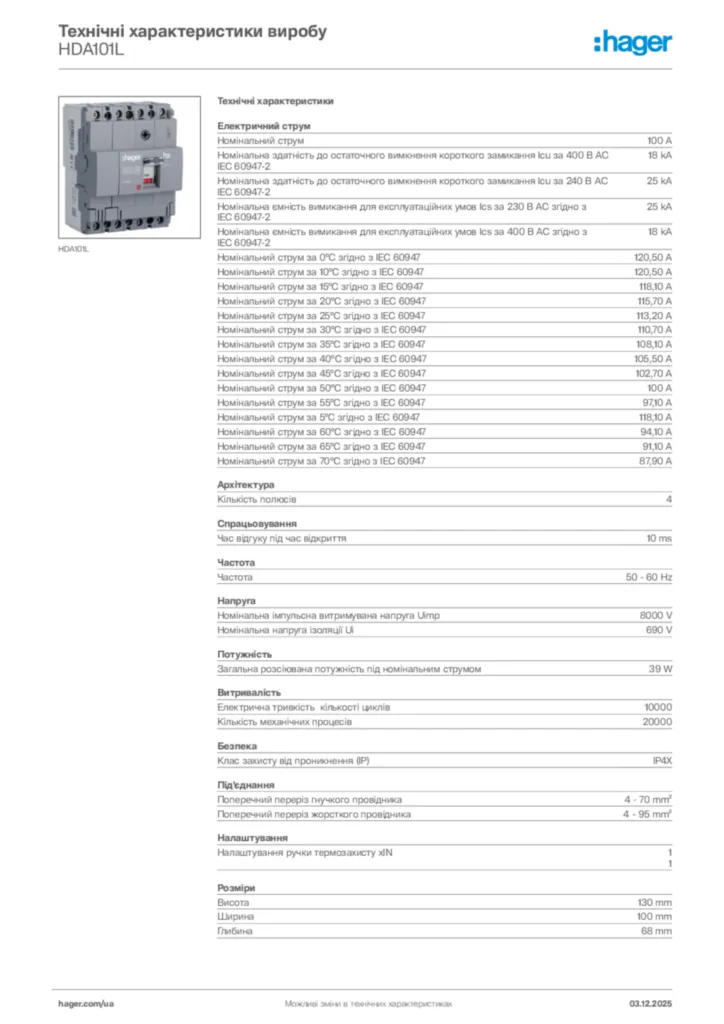

Технічні характеристики

Номінальний струм

100 A
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2

18 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 240 В AC IEC 60947-2

25 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-2

25 kA
Номінальна ємність вимикання для експлуатаційних умов Ics за 400 В AC згідно з IEC 60947-2

18 kA
Номінальний струм за 0°C згідно з IEC 60947

120,50 A
Номінальний струм за 10°C згідно з IEC 60947

120,50 A
Номінальний струм за 15°C згідно з IEC 60947

118,10 A
Номінальний струм за 20°C згідно з IEC 60947

115,70 A
Номінальний струм за 25°C згідно з IEC 60947

113,20 A
Номінальний струм за 30°C згідно з IEC 60947

110,70 A
Номінальний струм за 35°C згідно з IEC 60947

108,10 A
Номінальний струм за 40°C згідно з IEC 60947

105,50 A
Номінальний струм за 45°C згідно з IEC 60947

102,70 A
Номінальний струм за 50°C згідно з IEC 60947

100 A
Номінальний струм за 55°C згідно з IEC 60947

97,10 A
Номінальний струм за 5°C згідно з IEC 60947

118,10 A
Номінальний струм за 60°C згідно з IEC 60947

94,10 A
Номінальний струм за 65°C згідно з IEC 60947

91,10 A
Номінальний струм за 70°C згідно з IEC 60947

87,90 A

Кількість полюсів

4

Час відгуку під час відкриття

10 ms

Частота

50 - 60 Hz

Номінальна імпульсна витримувана напруга Uimp

8,000 V
Номінальна напруга ізоляції Ui

690 V

Загальна розсіювана потужність під номінальним струмом

39 W

Електрична тривкість кількості циклів

10,000
Кількість механічних процесів

20,000

Клас захисту від проникнення (IP)

IP4X

Поперечний переріз гнучкого провідника

4 - 70 mm²
Поперечний переріз жорсткого провідника

4 - 95 mm²

Налаштування ручки термозахисту xIN

1, 1

Висота

130 mm
Ширина

100 mm
Глибина

68 mm

Час спрацьовування магнітного захисту

0 - 0 ms

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Відповідність REACH Так

Сертифікати та документи

Hager REACH declaration HDA101L

PDF

RoHS report HDA101L

PDF

Завантаження

Більше документації
