EAN

3250611620761

Упаковка

1 Штука

Пристрої захисного відключення (ПЗВ/RCCB)

ПЗВ 2P 10kA 40A 300mA A CFA540D

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Функції блокування взаємоблокування 1 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Блок додаткових контактів 2 доступні продукти
Відключення при зниженій та підвищеній напрузі 1 доступні продукти

Технічні характеристики

Тип полюса

1P+N

Номінальний струм

40 A
Номінальний залишковий експлуатаційний струм Idn

300 mA
Межа розриву та відкриття Idm

1,25 kA
Номінальний умовний короткозамикальний струм Inc відповідно до EN61008-1

10 kA
Номінальний струм за -25°C

40 A
Номінальний струм за -20°C

40 A
Номінальний струм за -15°C

40 A
Номінальний струм за -10°C

40 A
Номінальний струм за -5°C

40 A
Номінальний струм за 0°C

40 A
Номінальний струм за 5°C

40 A
Номінальний струм за 10°C

40 A
Номінальний струм за 15°C

40 A
Номінальний струм за 20°C

40 A
Номінальний струм за 25°C

40 A
Номінальний струм за 30°C

40 A
Номінальний струм за 35°C

40 A
Номінальний струм за 40°C

40 A
Номінальний струм за 45°C

40 A
Номінальний струм за 50°C

40 A
Номінальний струм за 55°C

40 A
Номінальний струм за 60°C

40 A
Номінальний струм за 65°C

40 A
Номінальний струм за 70°C

40 A

Номінальний крутний момент для затягування верхнього термінала

3,60 - 3,60 Nm
Номінальний крутний момент для затягування нижнього термінала

3,60 - 3,60 Nm
Тип верхньої клеми для модульних пристроїв

Гвинтова клема
Тип нижньої клеми для модульних пристроїв

biconnect

Номінальна робоча напруга змінного струму

230 - 230 V
Тип напруги живлення

Змінний струм
Номінальна напруга ізоляції Ui

500 V
Значення діелектричної міцності на частоті живлення

2 kV
Номінальна імпульсна витримувана напруга Uimp

4,000 V
Номінальна імпульсна витримувана напруга Uimp згідно з IEC 60947-3

6,000 V
Макс. робоча напруга

253 V

Частота

50 - 60 Hz

Кільксть модулів

2

Підходить для рейки DIN

Так

Клас захисту від проникнення (IP)

IP20

Переріз виходу зі гвинтовим з’єднанням для масивних провідників

1 - 25 mm²
Переріз виходу із гвинтовим з’єднанням для гнучких провідників

1 - 16 mm²

Загальна розсіювана потужність під номінальним струмом

3,31 W

Макс. висота

2,000 m
Робоча температура

-25 - 70 °C

Електрична тривкість кількості циклів

10,000
Кількість механічних процесів

20,000

Тип з'єднання

Гвинтова клема
Вирівнювання верхнього з’єднання для модульних пристроїв

Вирівняна клема
Вирівнювання нижнього з’єднання для модульних пристроїв

Вирівняна клема

Висота

85 mm
Ширина

36 mm
Глибина

70 mm

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Сертифікати та документи

Документ PEP en-GB 2025-07-23

PDF

23,23 MB

Hager REACH declaration CFA540D

PDF

Hager RoHS report CFA540D

PDF

Завантаження

Зображення продукту CFA540D

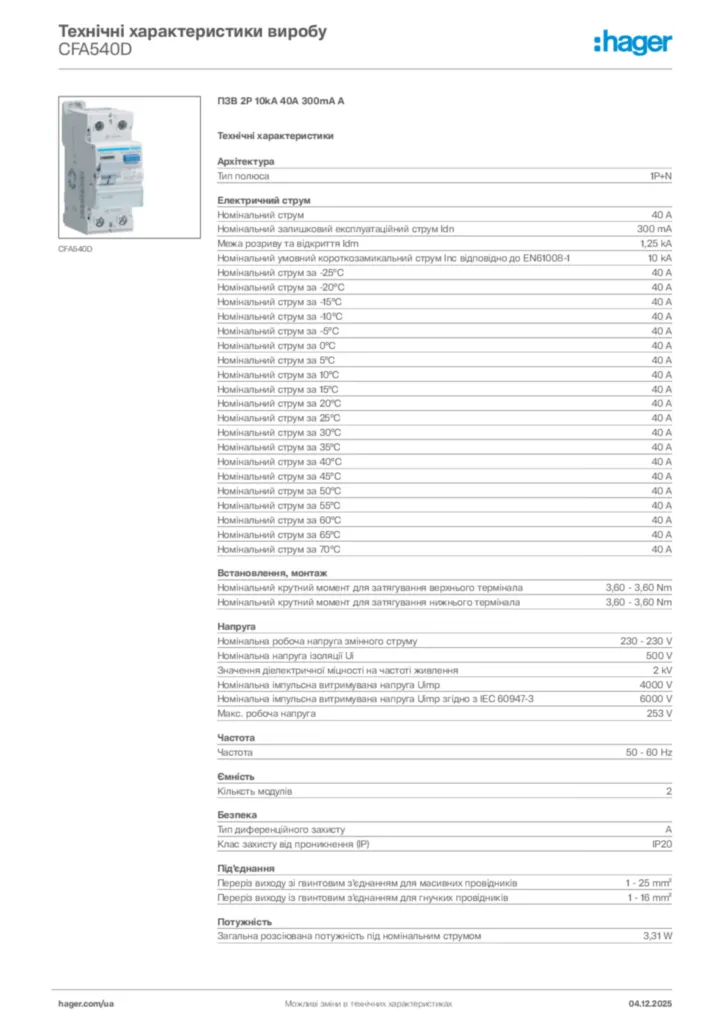

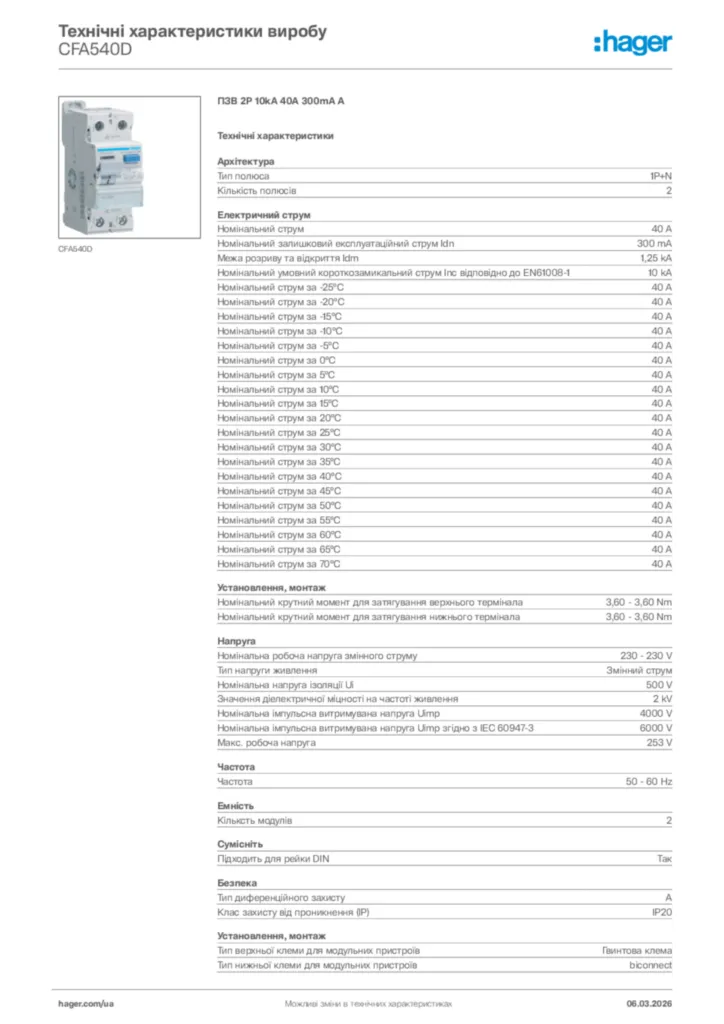

Product datasheet

Hager Технічні характеристики виробу CFA540D

ПЗВ 2P 10kA 40A 300mA A

PDF
Декларація про відповідність

Декларація про відповідність en-GB 2025-01-15

PDF

1,04 MB
