EAN

3250611610861

Упаковка

1 Штука

Пристрої захисного відключення (ПЗВ/RCCB)

ПЗВ QC 4P 40A 30mA A CDS440D

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Функції блокування взаємоблокування 1 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Кришка клеми 1 доступні продукти
Блок додаткових контактів 1 доступні продукти

Технічні характеристики

Тип полюса

3P+N

Номінальний струм

40 A
Номінальний залишковий експлуатаційний струм Idn

30 mA
Межа розриву та відкриття Idm

1,50 kA
Номінальний умовний короткозамикальний струм Inc відповідно до EN61008-1

6 kA
Номінальний струм за -25°C

40 A
Номінальний струм за -20°C

40 A
Номінальний струм за -15°C

40 A
Номінальний струм за -10°C

40 A
Номінальний струм за -5°C

40 A
Номінальний струм за 0°C

40 A
Номінальний струм за 5°C

40 A
Номінальний струм за 10°C

40 A
Номінальний струм за 15°C

40 A
Номінальний струм за 20°C

40 A
Номінальний струм за 25°C

40 A
Номінальний струм за 30°C

40 A
Номінальний струм за 35°C

40 A
Номінальний струм за 40°C

40 A
Номінальний струм за 45°C

40 A
Номінальний струм за 50°C

40 A
Номінальний струм за 55°C

40 A
Номінальний струм за 60°C

40 A
Номінальний струм за 65°C

40 A
Номінальний струм за 70°C

40 A

Номінальний крутний момент для затягування верхнього термінала

2,80 - 2,80 Nm
Номінальний крутний момент для затягування нижнього термінала

2,80 - 2,80 Nm
Номінальний момент затягування

2,80 - 2,80 Nm

Номінальна робоча напруга змінного струму

230 - 400 V
Тип напруги живлення

Змінний струм
Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

4,000 V
Макс. робоча напруга

440 V

Частота

50 - 50 Hz

Кільксть модулів

4

Підходить для рейки DIN

Так

Клас захисту від проникнення (IP)

IP20

З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем

1 - 25 mm²
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників

1 - 16 mm²
Поперечний переріз гнучкого провідника

16 mm²
Поперечний переріз жорсткого провідника

25 mm²

Загальна розсіювана потужність під номінальним струмом

6,50 W

Макс. висота

2,000 m

Електрична тривкість кількості циклів

2,000
Кількість механічних процесів

4,000

Тип з'єднання

quickconnect
Вирівнювання верхнього з’єднання для модульних пристроїв

Вирівняна клема
Вирівнювання нижнього з’єднання для модульних пристроїв

Вирівняна клема

Висота

83 mm
Ширина

70 mm
Глибина

70 mm

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Сертифікати та документи

Документ PEP en-GB 2025-07-23

PDF

23,23 MB

Hager REACH declaration CDS440D

PDF

Hager RoHS report CDS440D

PDF

Завантаження

Зображення продукту CDS440D

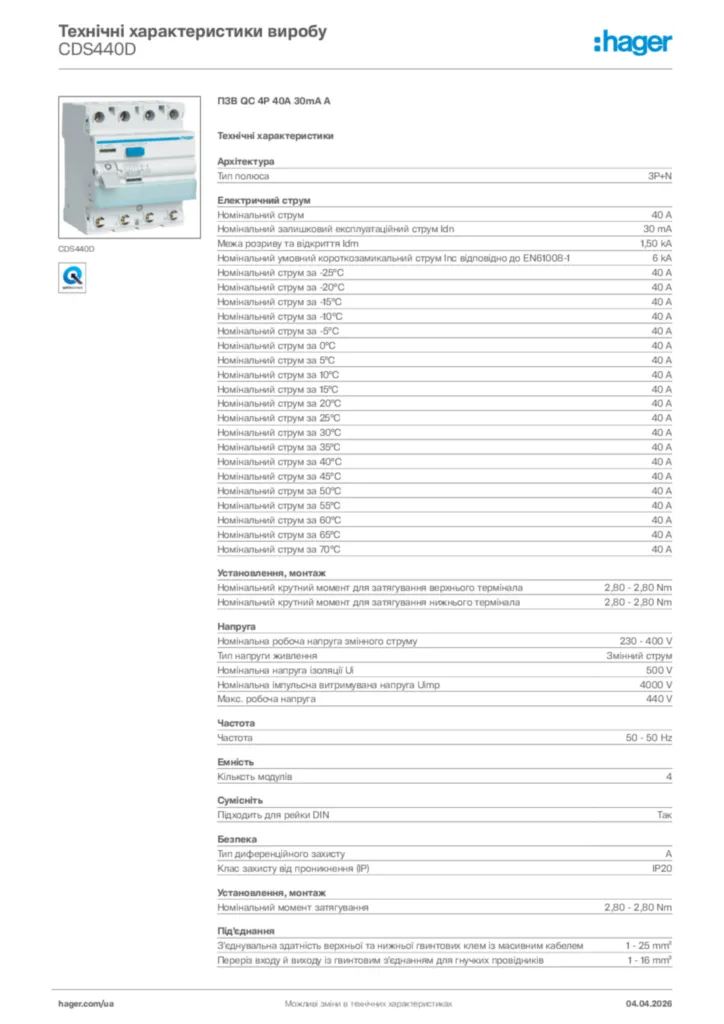

Product datasheet

Hager Технічні характеристики виробу CDS440D

ПЗВ QC 4P 40A 30mA A

PDF
Інструкція з експлуатації

Instruction manual de-DE, ru-RU, cs-CZ 2023-11-13

PDF

1,60 MB
Декларація про відповідність

Декларація про відповідність en-GB 2025-08-26

PDF

672,76 kB

Більше документації
