ПЗВ 4P 10kA 63A 30mA A CDA663D

EAN
3250611620655
Упаковка
1 Штука

Завершіть вашу систему

Додаткові аксесуари

  • Функції блокування взаємоблокування 1 доступні продукти
  • Механічне приладдя для низьковольтних компонентів 1 доступні продукти
  • Котушка під напругою 1 доступні продукти
  • Розчіплювач шунтовий 2 доступні продукти
  • Блок додаткових контактів 2 доступні продукти
  • Відключення при зниженій та підвищеній напрузі 1 доступні продукти

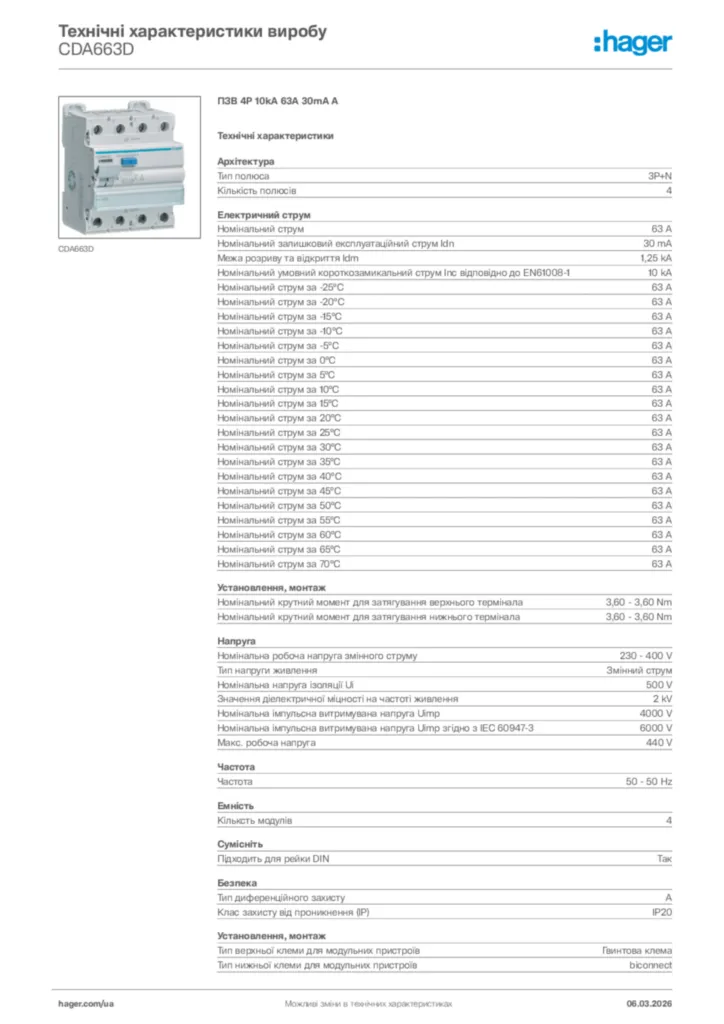

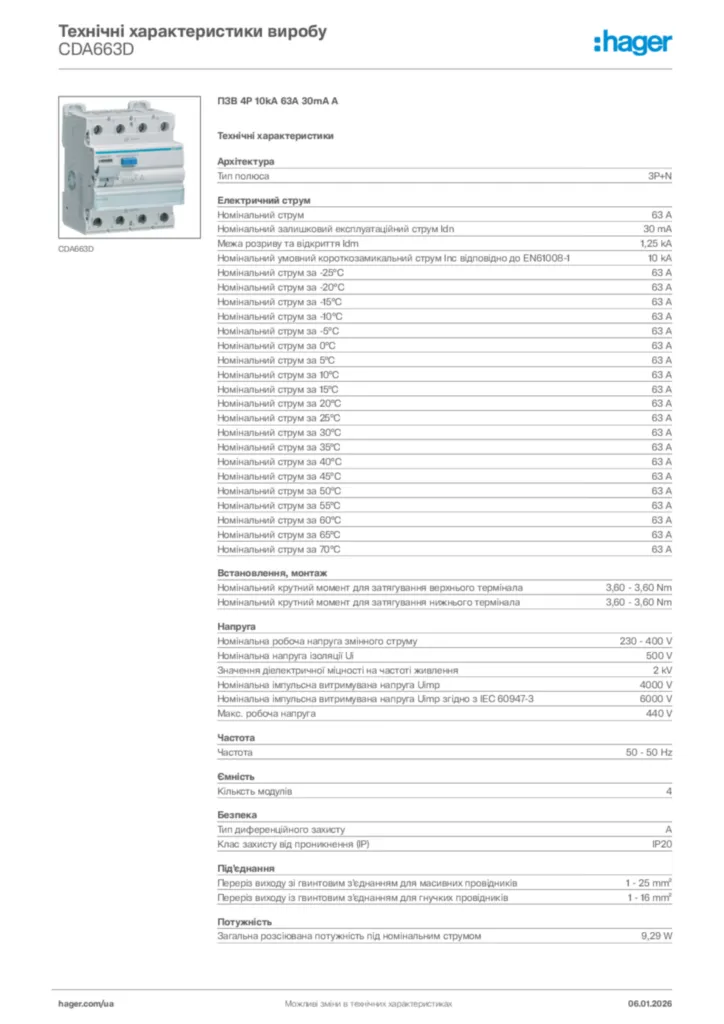

Технічні характеристики

Архітектура
  • Тип полюса
    3P+N
Електричний струм
  • Номінальний струм
    63 A
  • Номінальний залишковий експлуатаційний струм Idn
    30 mA
  • Межа розриву та відкриття Idm
    1,25 kA
  • Номінальний умовний короткозамикальний струм Inc відповідно до EN61008-1
    10 kA
  • Номінальний струм за -25°C
    63 A
  • Номінальний струм за -20°C
    63 A
  • Номінальний струм за -15°C
    63 A
  • Номінальний струм за -10°C
    63 A
  • Номінальний струм за -5°C
    63 A
  • Номінальний струм за 0°C
    63 A
  • Номінальний струм за 5°C
    63 A
  • Номінальний струм за 10°C
    63 A
  • Номінальний струм за 15°C
    63 A
  • Номінальний струм за 20°C
    63 A
  • Номінальний струм за 25°C
    63 A
  • Номінальний струм за 30°C
    63 A
  • Номінальний струм за 35°C
    63 A
  • Номінальний струм за 40°C
    63 A
  • Номінальний струм за 45°C
    63 A
  • Номінальний струм за 50°C
    63 A
  • Номінальний струм за 55°C
    63 A
  • Номінальний струм за 60°C
    63 A
  • Номінальний струм за 65°C
    63 A
  • Номінальний струм за 70°C
    63 A
Встановлення, монтаж
  • Номінальний крутний момент для затягування верхнього термінала
    3,60 - 3,60 Nm
  • Номінальний крутний момент для затягування нижнього термінала
    3,60 - 3,60 Nm
Напруга
  • Номінальна робоча напруга змінного струму
    230 - 400 V
  • Номінальна напруга ізоляції Ui
    500 V
  • Значення діелектричної міцності на частоті живлення
    2 kV
  • Номінальна імпульсна витримувана напруга Uimp
    4,000 V
  • Номінальна імпульсна витримувана напруга Uimp згідно з IEC 60947-3
    6,000 V
  • Макс. робоча напруга
    440 V
Частота
  • Частота
    50 - 50 Hz
Ємність
  • Кільксть модулів
    4
Безпека
  • Тип диференційного захисту
    A
  • Клас захисту від проникнення (IP)
    IP20
Під’єднання
  • Переріз виходу зі гвинтовим з’єднанням для масивних провідників
    1 - 25 mm²
  • Переріз виходу із гвинтовим з’єднанням для гнучких провідників
    1 - 16 mm²
Потужність
  • Загальна розсіювана потужність під номінальним струмом
    9,29 W
Умови використання
  • Макс. висота
    2,000 m
  • Робоча температура
    -25 - 70 °C
Витривалість
  • Електрична тривкість кількості циклів
    10,000
  • Кількість механічних процесів
    20,000
Розміри
  • Висота
    85 mm
  • Ширина
    72 mm
  • Глибина
    70 mm

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так
