Пристрої виявлення дугових замикань (AFDD)

Автоматичний вимикач з дуговим захистом AFDD, 1P+N 6kA C-13A ARC963D

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Модульна фазна шина 6 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Блок додаткових контактів 2 доступні продукти
Захисний ковпачок/планка для фазної шини 2 доступні продукти

Технічні характеристики

Номінальний струм

13 A
Номінальний струм за -25°C

15,33 A
Номінальний струм за -20°C

15,13 A
Номінальний струм за -15°C

14,93 A
Номінальний струм за -10°C

14,73 A
Номінальний струм за -5°C

14,53 A
Номінальний струм за 0°C

14,32 A
Номінальний струм за 5°C

14,11 A
Номінальний струм за 10°C

13,89 A
Номінальний струм за 15°C

13,68 A
Номінальний струм за 20°C

13,45 A
Номінальний струм за 25°C

13,23 A
Номінальний струм за 30°C

13 A
Номінальний струм за 35°C

12,81 A
Номінальний струм за 40°C

12,62 A
Номінальний струм за 45°C

12,42 A
Номінальний струм за 50°C

12,23 A
Номінальний струм за 55°C

12,03 A
Номінальний струм за 60°C

11,82 A
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-1

6 kA

Крива

C
Тип полюса

1P+N

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

6 kA

Номінальний крутний момент для затягування верхнього термінала

2,1 - 2,1 Nm
Номінальний крутний момент для затягування нижнього термінала

2,1 - 2,1 Nm
Номінальний момент затягування

2,1 - 2,1 Nm
Тип нижньої клеми для модульних пристроїв

biconnect, quickbusbar
Тип верхньої клеми для модульних пристроїв

quickconnect

Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

4,000 V
Номінальна робоча напруга змінного струму

230 - 230 V

Загальна розсіювана потужність під номінальним струмом

4,24 W

Клас обмеження енергії I²t

3
Робоча температура

-25 - 60 °C
Температура зберігання / транспортування

-40 - 70 °C

Кількість механічних процесів

4,000
Електрична тривкість кількості циклів

2,000

Кільксть модулів

2

Висота

85 mm
Ширина

35,50 mm
Глибина

70 mm

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Сертифікати та документи

REACH declaration ARC963D

PDF

RoHS report ARC963D

PDF

Завантаження

Зображення продукту ARC963D

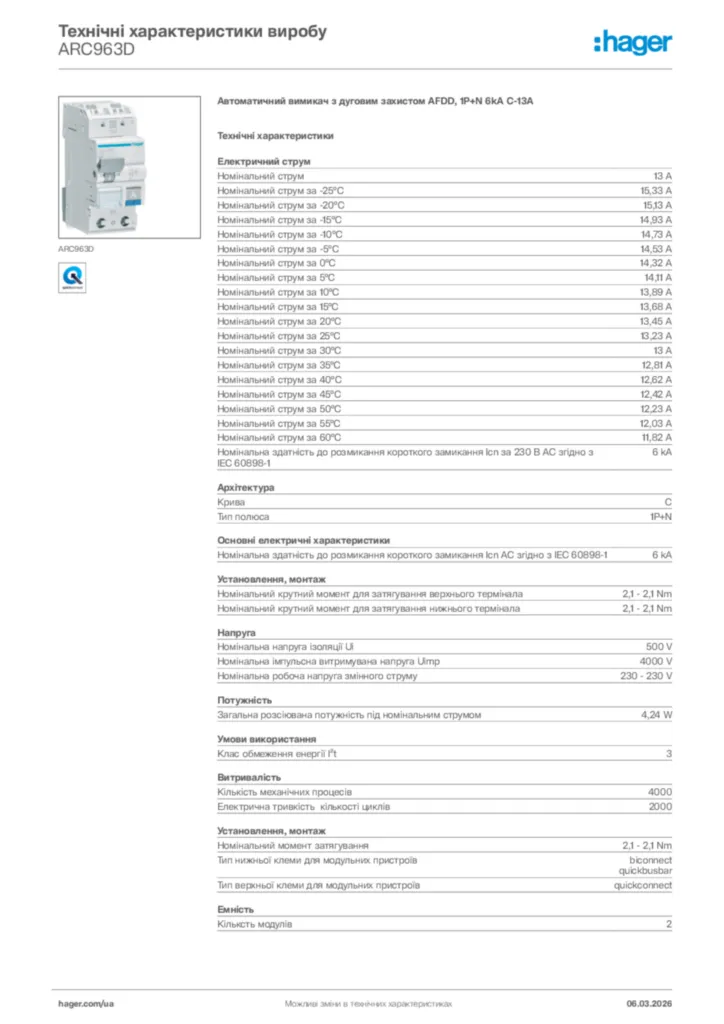

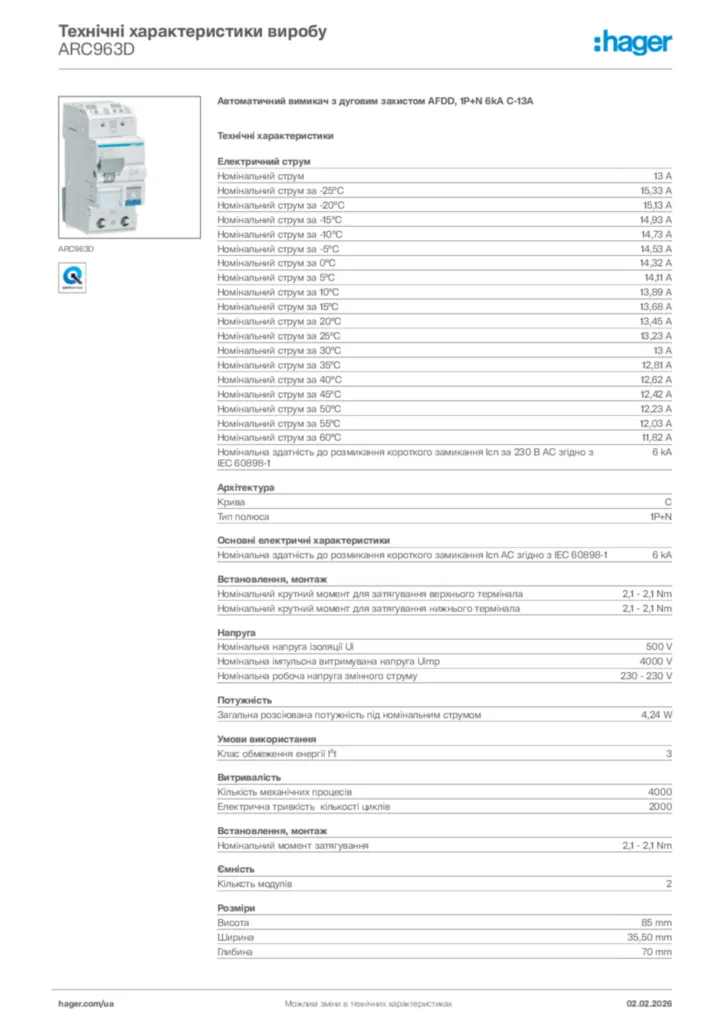

Product datasheet
