Golvbox Rostfri, inf.-mått 200x200mm, inst.-djup > 84mm, 12mm golvbeläggn. VEQ0612E
EAN
4012002247617
E-nr.
1155794
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Ingjutningselement: SEVQ06200
Komplettera ditt system
Tillbehör
Valfria tillbehör
-
Förlängning till stege med snäppfästen 1 tillgängliga produkter
Kompatibla produkter
-
Passar till 3 tillgängliga produkter
Tekniska egenskaper
Arkitektur
-
Med skyddsram för mattaJa
-
Med urspårning för golvbeläggningJa
Dimensioner
-
Inbyggnadsdjup84 mm
-
Infällnadsbredd200 mm
-
Inbyggnadslängd200 mm
-
Längd223 mm
-
Bredd223 mm
-
Tjocklek på matturspårning12 mm
Konfiguration
-
InstallationsstorlekQ06
Installation, montering
-
Lämplig för infälld golvmonteringJa
-
Lämplig för montage i betongJa
-
Lämplig för utomhusinstallationNej
-
Lämplig för upphöjda golvsystemJa
-
Lämplig för våtrengöringNej
Instruktioner
-
GolvunderhållTorr
Material
-
MaterialRostfritt stål
-
BehandlingFörzinkad
-
FärgRostfritt stål
Användningsförhållanden
-
Vertikal belastning på små ytor1,5 kN
Skydd, dörr
-
Material skyddPolyamider (PA)
Funktioner
-
Lämplig för kanal under golvJa
Form
-
FormFyrkantig
Text
-
KabelutgångMed kabelutgång i locket
Anslutning
-
Antal ledningsinföringar1
-
Antal uttag6
Utrustning
-
Antal inbyggda enheter6
-
Antal uttagslådor2
Säkerhet
-
Kapslingsklass (IP)IP20
-
Slagtålighet IKIK08
-
Skyddsklass i oanvänt skickIP30
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild VEQ0612E
-

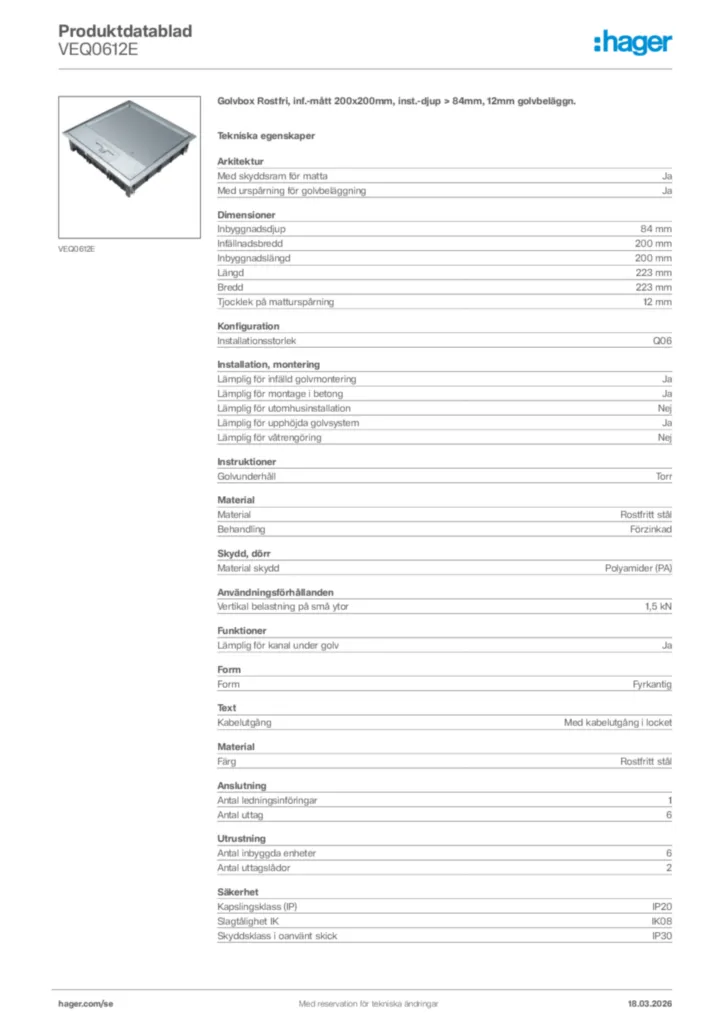

Product datasheet
Hager Produktdatablad VEQ0612E
Golvbox Rostfri, inf.-mått 200x200mm, inst.-djup > 84mm, 12mm golvbeläggn.
PDF -
Användarhandbok
Användarhandbok International 2016-05-10
PDF2,20 MB -
Installationshandbok
Installationshandbok International 2016-05-10
PDF2,45 MB -
Tekniska broschyrer
Golvboxar
Beställningshjälp
PDF1,50 MB -
Katalog
Underfloor trunking systems
Catalouge in English
PDF27,28 MB -
Teknisk bilaga (enskild produkt)
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Mjukvara
Cable Management Revit Plugin
MSI50,17 MB -
DXF-fil
DXF-fil International 2024-07-16
DXF143,25 kB -
STEP-filer
VEQ0612E
STEP-filer International 2024-07-16
STP572,14 kB -
Produktritning
Produktritning International 2024-02-27
PDF45,25 kB -
Handbok (produktserie)
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
EU-försäkran (DoC)
EC declaration of conformity VQ_VR_VE
EU-försäkran (DoC) International 2017-11-20
PDF120,65 kB
EU-Declaration VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019
EU-försäkran (DoC) International 2019-08-23
PDF48,47 kB
