Golvbox Plast, inf.-mått 200x253mm, inst.-djup > 84mm, 12mm golvbeläggn., Svart VE09129005
EAN
4012002244432
E-nr.
1155842
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Ingjutningsblock: SEVE09200
Komplettera ditt system
Tillbehör
Valfria tillbehör
-
Förlängning till stege med snäppfästen 1 tillgängliga produkter -
Kartonginlägg 2 tillgängliga produkter
Kompatibla produkter
-
Passar till 3 tillgängliga produkter
Tekniska egenskaper
Arkitektur
-
Med skyddsram för mattaJa
-
Med urspårning för golvbeläggningJa
Dimensioner
-
Inbyggnadsdjup84 mm
-
Infällnadsbredd253 mm
-
Inbyggnadslängd200 mm
-
Längd219 mm
-
Bredd272 mm
-
Tjocklek på matturspårning5 mm
Konfiguration
-
InstallationsstorlekE09
Installation, montering
-
Lämplig för infälld golvmonteringJa
-
Lämplig för montage i betongJa
-
Lämplig för utomhusinstallationNej
-
Lämplig för upphöjda golvsystemJa
-
Lämplig för våtrengöringNej
Instruktioner
-
GolvunderhållTorr
Material
-
MaterialPolyamider (PA)
-
FärgKolsvart
-
RAL-kod9005
Användningsförhållanden
-
Vertikal belastning över stor yta (tung last)5 kN
-
Vertikal belastning på små ytor3 kN
Skydd, dörr
-
Material skyddPolyamider (PA)
Funktioner
-
Lämplig för kanal under golvJa
Form
-
FormRektangulär
Text
-
KabelutgångMed kabelutgång i locket
Anslutning
-
Antal ledningsinföringar1
-
Antal uttag9
Utrustning
-
Antal inbyggda enheter9
-
Antal uttagslådor3
Säkerhet
-
Kapslingsklass (IP)IP20
-
Slagtålighet IKIK08
-
Skyddsklass i oanvänt skickIP30
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild VE09129005
-

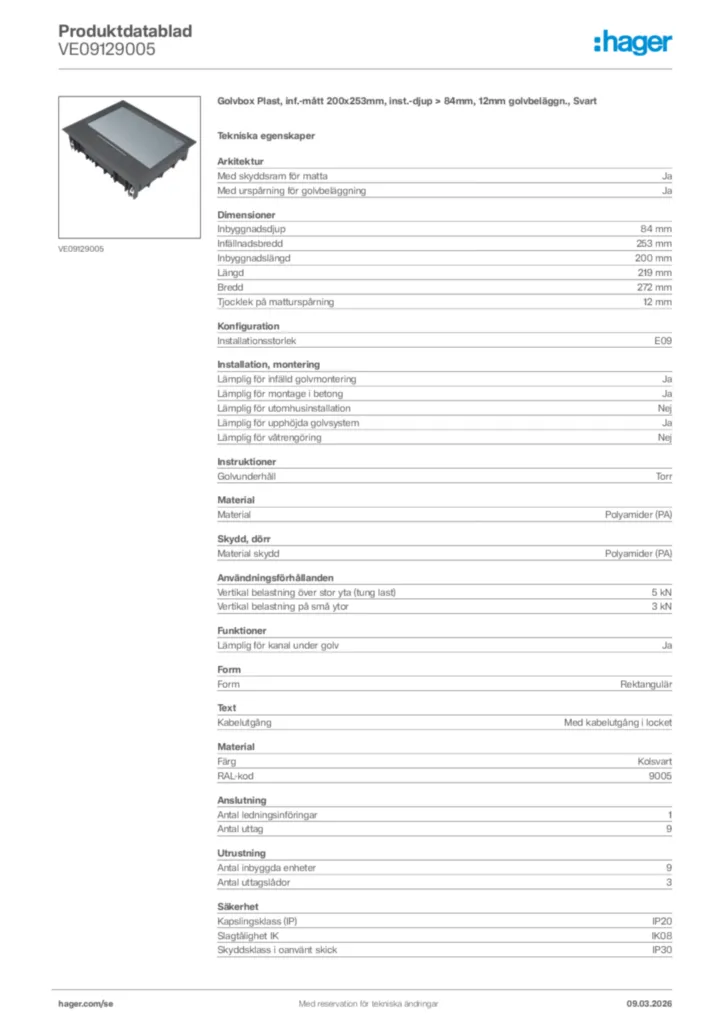

Product datasheet
