NB463A
EAN
3250614627590
Förp
3 Bitar
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter -
Hjälp/Signalkontakt 2 tillgängliga produkter -
Shuntutlösning 2 tillgängliga produkter -
Underspänningsutlösare 2 tillgängliga produkter -
Funktioner för låsning 1 tillgängliga produkter -
Se mer 1 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Märkström63 A
Arkitektur
-
Antal poler4P
-
KurvaB
Kapacitet
-
Antal moduler4
Elektriska huvudattribut
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)10 kA
-
Nominellt åtdragningsmoment övre anslutning2,80 - 2,80 N
-
Nominellt åtdragningsmoment nedre anslutning2,80 - 2,80 N
Spänning
-
Märkdriftspänning Ue230 - 400 V
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment2,80 - 2,80 N
-
Typ av nedre anslutning på normkomponeterBIConnect
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
360 graders monteringsposition möjligJa
Säkerhet
-
Kapslingsklass (IP)IP20
Användningsförhållanden
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-22
-
Energibegränsningsklass I²t3
-
LuftfuktighetsskyddFör alla klimat
-
Driftstemperatur-25 - 70 °C
Ström
-
Total effektförlust vid nominell märkström24,63 W
Anslutning
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 25 mm²
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
AnslutningstypSkruvterminal
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
Dimensioner
-
Höjd83 mm
-
Bredd70 mm
-
Djup70 mm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

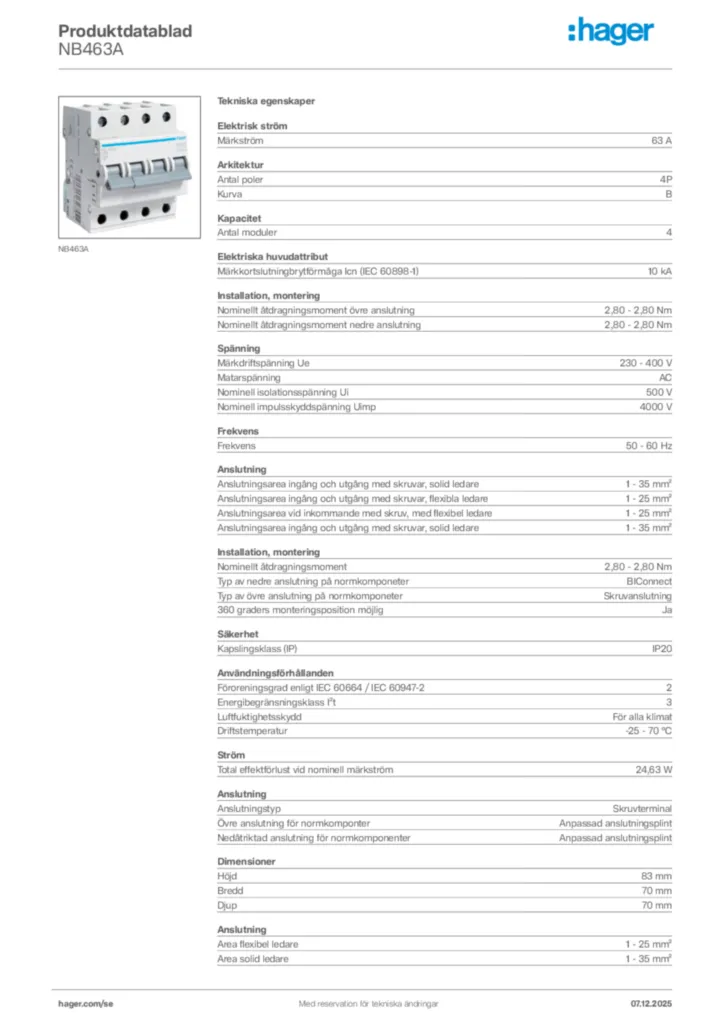

Produktbild NB463A
-
