Effektbrytare h3+ P160 Energy 4P4D N0-50-100% 160A 40kA HNS161NC
EAN
3250613141400
E-nr.
3186185
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Tillbehör för kabeladapter 3 tillgängliga produkter -
Fassepareringsfunktioner 1 tillgängliga produkter -
Funktioner för låsning 5 tillgängliga produkter -
Dörrvred 1 tillgängliga produkter -
Vred för effektbrytare 1 tillgängliga produkter -
DC-strömförsörjning 1 tillgängliga produkter
Komplettera ditt system
-
HTC370HCIP-adapter för h3+ längd 10 m
-
HTC360HCIP-adapter för h3+ längd 5m
-
HTC350HCIP-adapter för h3+ längd 3m
-
HTC340HCIP-adapter för h3+ längd 1, 5 m
-
HTC330HCIP-adapter för h3+ längd 0, 5 m
-
HTC150HZSI-adapter för h3+ längd 1, 20 m
-
HTC140HCIP - 24 V adapter Längd 1, 20m
-
HTC130HOAC/PTA adapter h3+ längd 1, 20 m
-
HTL010HKabel, MIP till USB för anslutning av h3+ MCCB till Hager Power setup, L=1, 8m
Tekniska egenskaper
Elektrisk ström
-
Märkström160 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-240 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-240 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-26 kA
-
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-240 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-240 kA
-
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-240 kA
-
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-26 kA
-
Märkström 10°C enligt IEC 60947160 A
-
Märkström 15°C enligt IEC 60947160 A
-
Märkström 20°C enligt IEC 60947160 A
-
Märkström 25°C enligt IEC 60947160 A
-
Märkström 30°C enligt IEC 60947160 A
-
Märkström vid 35°C enligt IEC 60947160 A
-
Märkström vid 40°C enligt IEC 60947160 A
-
Märkström 45°C enligt IEC 60947160 A
-
Märkström 50°C enligt IEC 60947160 A
-
Märkström 55°C enligt IEC 60947160 A
-
Märkström vid 60°C enligt IEC 60947160 A
-
Märkström 65°C enligt IEC 60947160 A
-
Märkström 70°C enligt IEC 60947150 A
Arkitektur
-
Antal poler4
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionVänster
Frekvens
-
Frekvens50 - 60 Hz
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetENERGY
Ström
-
Total effektförlust vid nominell märkström27 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)10000
-
Mekanisk livslängd (omkopplingar)40000
Installation, montering
-
Nominellt åtdragningsmoment6 - 6 Nm
-
Monteringsläge/anslutningslägeFramsida
Säkerhet
-
Kapslingsklass (IP)IP4X
Anslutning
-
Area flexibel ledare6 - 70 mm²
-
Area solid ledare6 - 95 mm²
-
AnslutningstypSkruvterminal
Skydd, dörr
-
LåsbarJa
Kabel
-
Material kabelKoppar
Kompatibilitet
-
Kompatibel med RDC AOBNej
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
Dimensioner
-
Höjd130 mm
-
Bredd120 mm
-
Djup97 mm
Inställningar
-
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren94,5 - 1600,0 A
Elektriskt skydd
-
Överbelastningsskydd (Itd): fördröjning (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Korttidsskydd (kortlsutning) (std): ström (Isd)1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Momentant skydd (Ii): rattens inställningskoefficient3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HNS161NC
-

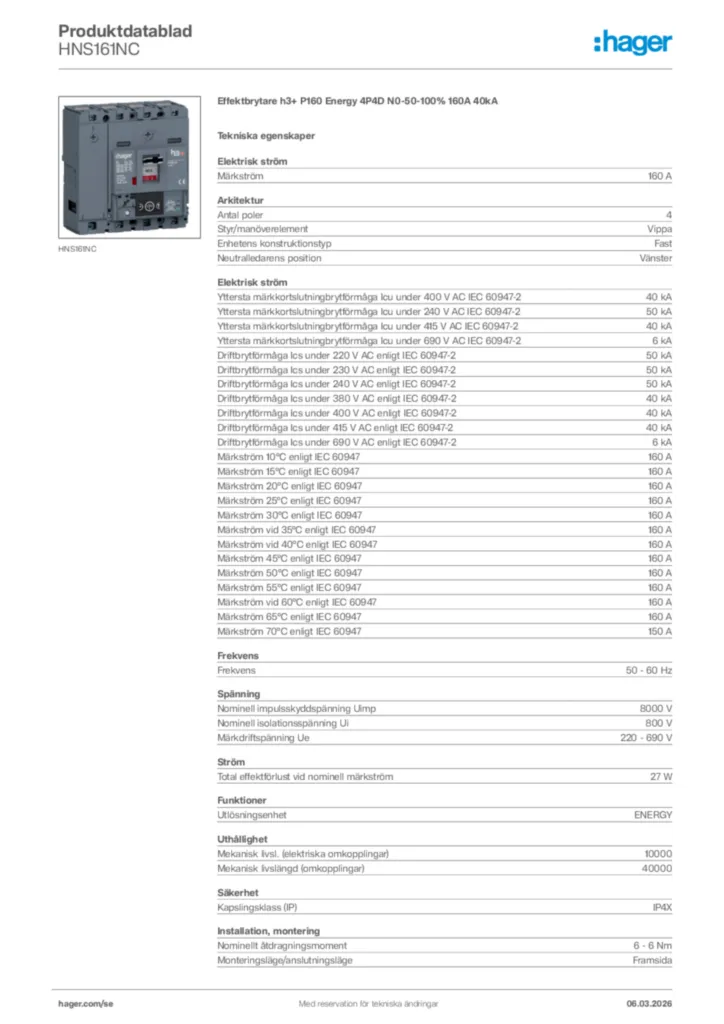

Product datasheet
