HNS160NC - Effektbrytare h3+ P160 Energy 3P3D 160A 40kA

Effektbrytare och säkringsteknik

Effektbrytare h3+ P160 Energy 3P3D 160A 40kA HNS160NC

Name: HNS160NC
Brand: Hager
SKU: HNS160NC20

EAN

3250613141394

E-nr.

3184059

Förp

1 st

Köp hos din grossist

Lägg till i en lista

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

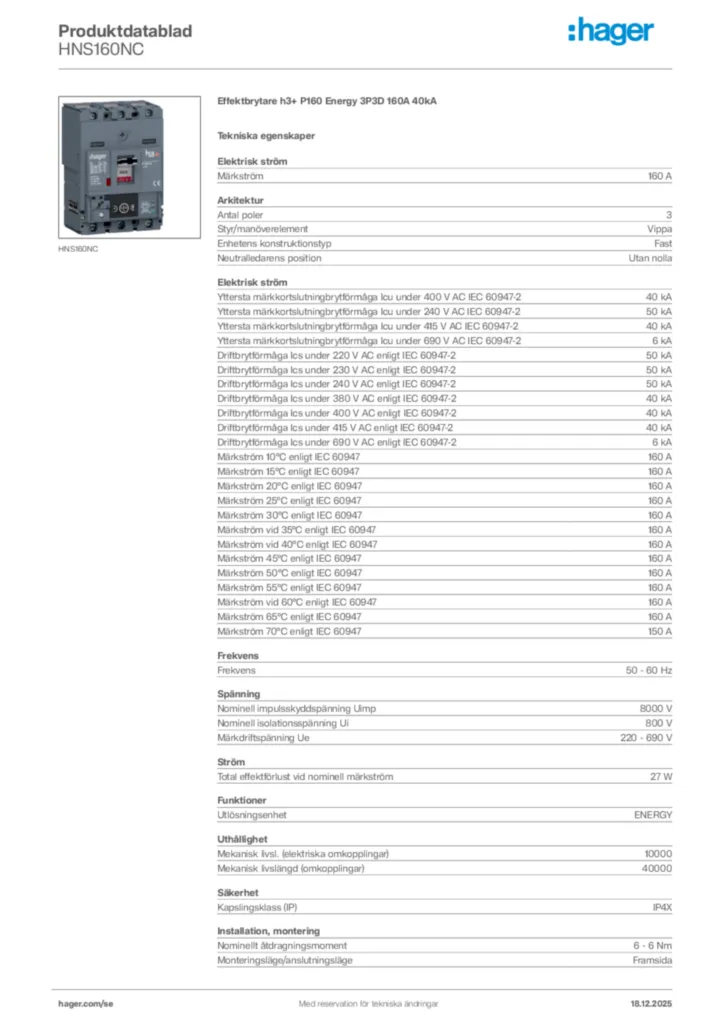

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Tillbehör datakabeladapter 10 tillgängliga produkter
Tillbehör nätverksfunktioner 2 tillgängliga produkter
Elektriska tillbehör 1 tillgängliga produkter
DC-strömförsörjning 1 tillgängliga produkter
Shuntutlösning 5 tillgängliga produkter
Se mer 36 andra tillgängliga produkter

Tekniska egenskaper

Märkström

160 A
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

40 kA
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-2

50 kA
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-2

40 kA
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-2

6 kA
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-2

40 kA
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-2

40 kA
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-2

40 kA
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-2

6 kA
Märkström 10°C enligt IEC 60947

160 A
Märkström 15°C enligt IEC 60947

160 A
Märkström 20°C enligt IEC 60947

160 A
Märkström 25°C enligt IEC 60947

160 A
Märkström 30°C enligt IEC 60947

160 A
Märkström vid 35°C enligt IEC 60947

160 A
Märkström vid 40°C enligt IEC 60947

160 A
Märkström 45°C enligt IEC 60947

160 A
Märkström 50°C enligt IEC 60947

160 A
Märkström 55°C enligt IEC 60947

160 A
Märkström vid 60°C enligt IEC 60947

160 A
Märkström 65°C enligt IEC 60947

160 A
Märkström 70°C enligt IEC 60947

150 A

Antal poler

3
Styr/manöverelement

Vippa
Enhetens konstruktionstyp

Fast
Neutralledarens position

Utan nolla

Frekvens

50 - 60 Hz

Nominell impulsskyddspänning Uimp

8000 V
Nominell isolationsspänning Ui

800 V
Märkdriftspänning Ue

220 - 690 V

Utlösningsenhet

ENERGY

Total effektförlust vid nominell märkström

27 W

Mekanisk livsl. (elektriska omkopplingar)

10000
Mekanisk livslängd (omkopplingar)

40000

Nominellt åtdragningsmoment

6 - 6 N
Monteringsläge/anslutningsläge

Framsida

Kapslingsklass (IP)

IP4X

Area flexibel ledare

6 - 70 mm²
Area solid ledare

6 - 95 mm²
Anslutningstyp

Skruvterminal

Låsbar

Ja

Material kabel

Koppar

Kompatibel med RDC AOB

Nej
Passar DIN-skena

Nej
Lämplig för fördelningar

Ja

Höjd

130 mm
Bredd

90 mm
Djup

97 mm

Inställningsområde för den korttidsfördröjda kortslutningsutlösaren

94,5 - 1600,0 A

Överbelastningsskydd (Itd): fördröjning (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Korttidsskydd (kortlsutning) (std): ström (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Momentant skydd (Ii): rattens inställningskoefficient

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
