Effektbrytare och säkringsteknik

Effektbrytare h3+ P160 Energy 3x100A 40kA HNS100NC

Name: HNS100NC
Brand: Hager
SKU: HNS100NC20

EAN

3250613141370

E-nr.

3183929

Förp

1 st

Köp hos din grossist

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

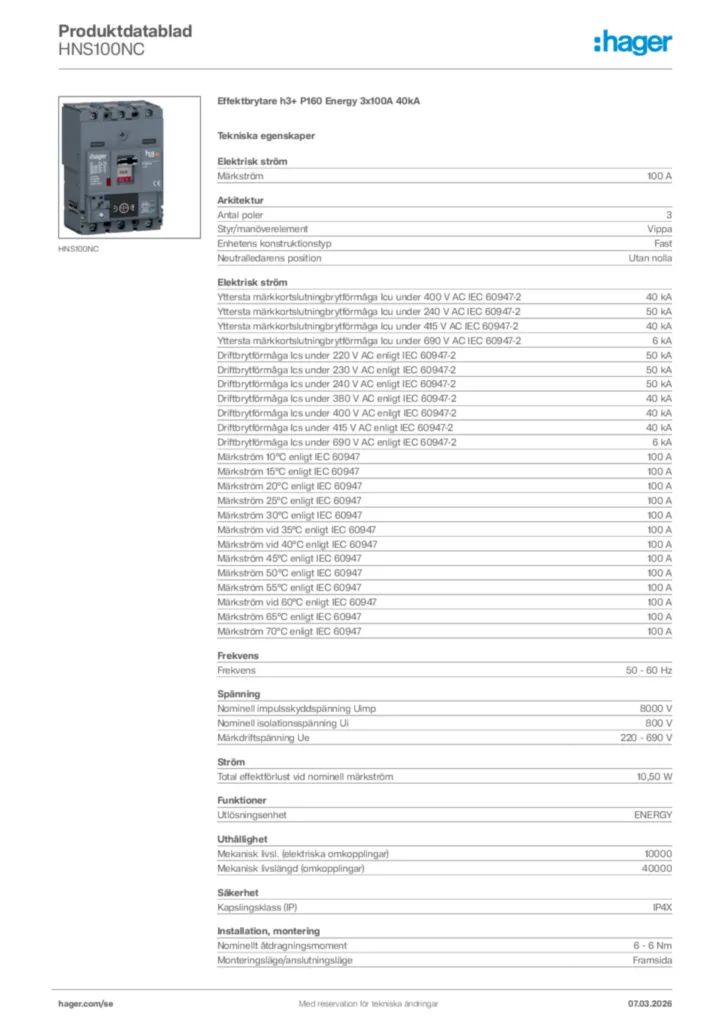

Produktdatablad

Komplettera ditt system

Anslutningsprodukter 5 tillgängliga produkter
Funktioner för låsning 5 tillgängliga produkter
Dörrvred 1 tillgängliga produkter
Vred för effektbrytare 1 tillgängliga produkter
DC-strömförsörjning 1 tillgängliga produkter
Tillbehör för hw+/h3+ Energy 10 tillgängliga produkter

Tekniska egenskaper

Märkström

100 A
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

40 kA
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-2

50 kA
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-2

40 kA
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-2

6 kA
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-2

40 kA
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-2

40 kA
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-2

40 kA
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-2

6 kA
Märkström 10°C enligt IEC 60947

100 A
Märkström 15°C enligt IEC 60947

100 A
Märkström 20°C enligt IEC 60947

100 A
Märkström 25°C enligt IEC 60947

100 A
Märkström 30°C enligt IEC 60947

100 A
Märkström vid 35°C enligt IEC 60947

100 A
Märkström vid 40°C enligt IEC 60947

100 A
Märkström 45°C enligt IEC 60947

100 A
Märkström 50°C enligt IEC 60947

100 A
Märkström 55°C enligt IEC 60947

100 A
Märkström vid 60°C enligt IEC 60947

100 A
Märkström 65°C enligt IEC 60947

100 A
Märkström 70°C enligt IEC 60947

100 A

Antal poler

3
Styr/manöverelement

Vippa
Enhetens konstruktionstyp

Fast
Neutralledarens position

Utan nolla

Frekvens

50 - 60 Hz

Nominell impulsskyddspänning Uimp

8000 V
Nominell isolationsspänning Ui

800 V
Märkdriftspänning Ue

220 - 690 V

Utlösningsenhet

ENERGY

Total effektförlust vid nominell märkström

10,50 W

Mekanisk livsl. (elektriska omkopplingar)

10000
Mekanisk livslängd (omkopplingar)

40000

Nominellt åtdragningsmoment

6 - 6 Nm
Monteringsläge/anslutningsläge

Framsida

Kapslingsklass (IP)

IP4X

Area flexibel ledare

6 - 70 mm²
Area solid ledare

6 - 95 mm²
Anslutningstyp

Skruvterminal

Låsbar

Ja

Material kabel

Koppar

Kompatibel med RDC AOB

Nej
Passar DIN-skena

Nej
Lämplig för fördelningar

Ja

Höjd

130 mm
Bredd

90 mm
Djup

97 mm

Inställningsområde för den korttidsfördröjda kortslutningsutlösaren

60 - 1000 A

Överbelastningsskydd (Itd): fördröjning (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Korttidsskydd (kortlsutning) (std): ström (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Momentant skydd (Ii): rattens inställningskoefficient

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
