Effektbrytare h3+ LSI 100A 3-Polig 50kA HMT100JR

Name: HMT100JR
Brand: Hager
SKU: HMT100JR20

EAN

3250613176464

E-nr.

3183903

Förp

1 st

Hitta återförsäljare

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

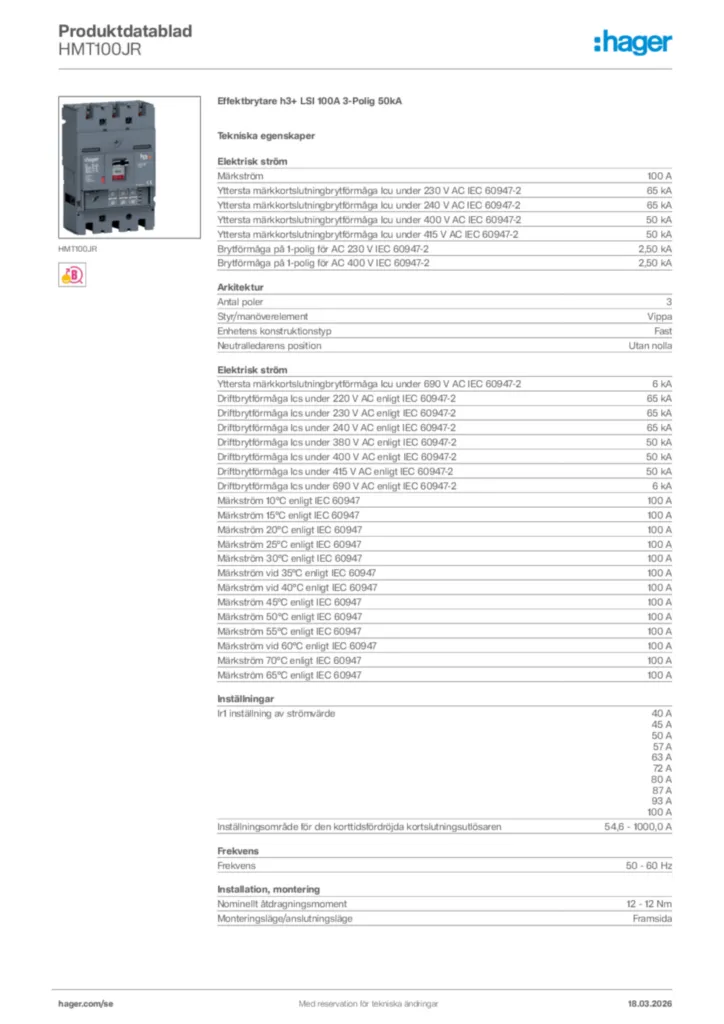

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Tillbehör datakabeladapter 2 tillgängliga produkter
Shuntutlösning 3 tillgängliga produkter
Underspänningsutlösare 6 tillgängliga produkter
Hjälp/Signalkontakt 5 tillgängliga produkter
Funktioner för låsning 5 tillgängliga produkter
Se mer 44 andra tillgängliga produkter

Tekniska egenskaper

Märkström

100 A
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-2

65 kA
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-2

65 kA
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

50 kA
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-2

50 kA
Brytförmåga på 1-polig för AC 230 V IEC 60947-2

2,50 kA
Brytförmåga på 1-polig för AC 400 V IEC 60947-2

2,50 kA
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-2

6 kA
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-2

65 kA
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2

65 kA
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-2

65 kA
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-2

6 kA
Märkström 10°C enligt IEC 60947

100 A
Märkström 15°C enligt IEC 60947

100 A
Märkström 20°C enligt IEC 60947

100 A
Märkström 25°C enligt IEC 60947

100 A
Märkström 30°C enligt IEC 60947

100 A
Märkström vid 35°C enligt IEC 60947

100 A
Märkström vid 40°C enligt IEC 60947

100 A
Märkström 45°C enligt IEC 60947

100 A
Märkström 50°C enligt IEC 60947

100 A
Märkström 55°C enligt IEC 60947

100 A
Märkström vid 60°C enligt IEC 60947

100 A
Märkström 70°C enligt IEC 60947

100 A
Märkström 65°C enligt IEC 60947

100 A

Antal poler

3
Styr/manöverelement

Vippa
Enhetens konstruktionstyp

Fast
Neutralledarens position

Utan nolla

Ir1 inställning av strömvärde

40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren

54,6 - 1000,0 A

Frekvens

50 - 60 Hz

Nominellt åtdragningsmoment

12 - 12 N
Monteringsläge/anslutningsläge

Framsida

Nominell impulsskyddspänning Uimp

8000 V
Nominell isolationsspänning Ui

800 V
Märkdriftspänning Ue

220 - 690 V

Utlösningsenhet

LSI

Total effektförlust vid nominell märkström

7,20 W
Förlusteffekt per pol vid In

2,40 W

Mekanisk livsl. (elektriska omkopplingar)

10000
Mekanisk livslängd (omkopplingar)

40000

Antal växlande hjälpkontakter

0
Antal öppnande hjälpkontakter

0
Antal slutande hjälpkontakter

0

Kapslingsklass (IP)

IP4X

Driftstemperatur

-25 - 70 °C
Föroreningsgrad enligt IEC 60664 / IEC 60947-2

3

Area flexibel ledare

35 - 150 mm²
Area solid ledare

35 - 185 mm²
Anslutning/anslutningstyp

Anslutning

Låsbar

Ja

Material kabel

Koppar, Aluminium

Höjd

165 mm
Bredd

105 mm
Djup

97 mm

Integrerad motordrift

Nej

Passar DIN-skena

Nej
Kompatibel med RDC AOB

Nej
Lämplig för fördelningar

Ja

Position strömförsörjningen

Dubbelriktad

Överbelastningsskydd (Itd): fördröjning (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Korttidsskydd (kortlsutning) (std): ström (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Momentant skydd (Ii): rattens inställningskoefficient

3, 4, 5, 6, 7, 8, 10, 12, 15

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
