Effektbrytare h3+ Energy 40A 4-Polig 50kA HMT041NR

Name: HMT041NR
Brand: Hager
SKU: HMT041NR20

EAN

3250613141806

E-nr.

3183899

Förp

1 st

Köp hos din grossist

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

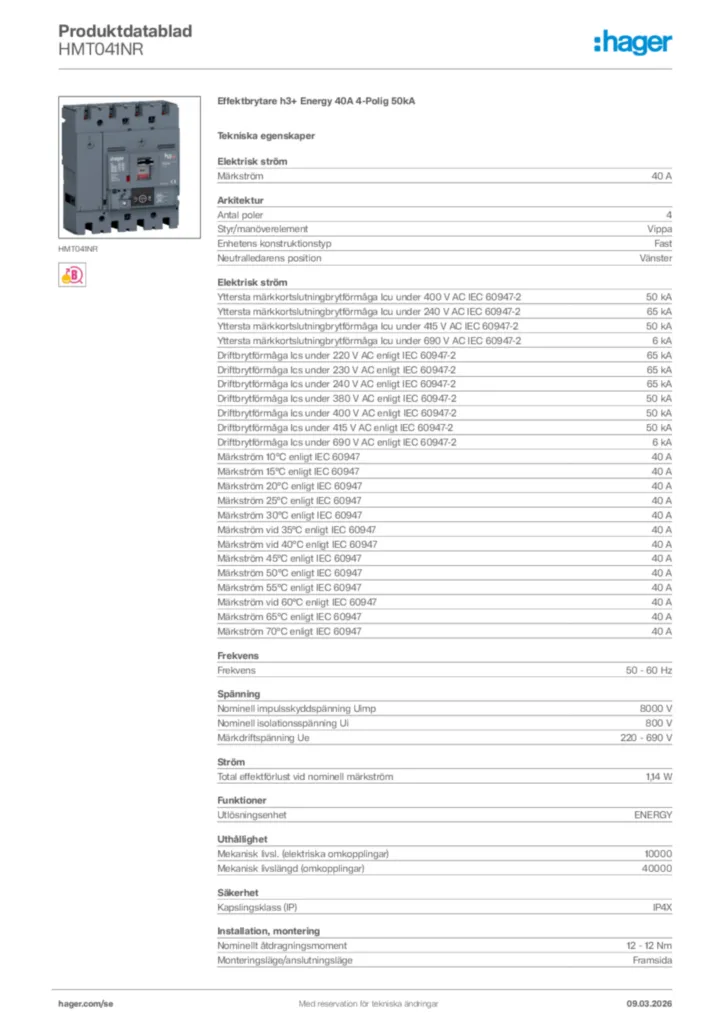

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Jordfelsblock MCCB typ A 3 tillgängliga produkter
Tillbehör datakabeladapter 9 tillgängliga produkter
Tillbehör nätverksfunktioner 2 tillgängliga produkter
Elektriska tillbehör 1 tillgängliga produkter
DC-strömförsörjning 1 tillgängliga produkter
Se mer 62 andra tillgängliga produkter

Tekniska egenskaper

Märkström

40 A
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

50 kA
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-2

65 kA
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-2

50 kA
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-2

6 kA
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-2

65 kA
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2

65 kA
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-2

65 kA
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-2

6 kA
Märkström 10°C enligt IEC 60947

40 A
Märkström 15°C enligt IEC 60947

40 A
Märkström 20°C enligt IEC 60947

40 A
Märkström 25°C enligt IEC 60947

40 A
Märkström 30°C enligt IEC 60947

40 A
Märkström vid 35°C enligt IEC 60947

40 A
Märkström vid 40°C enligt IEC 60947

40 A
Märkström 45°C enligt IEC 60947

40 A
Märkström 50°C enligt IEC 60947

40 A
Märkström 55°C enligt IEC 60947

40 A
Märkström vid 60°C enligt IEC 60947

40 A
Märkström 65°C enligt IEC 60947

40 A
Märkström 70°C enligt IEC 60947

40 A

Antal poler

4
Styr/manöverelement

Vippa
Enhetens konstruktionstyp

Fast
Neutralledarens position

Vänster

Frekvens

50 - 60 Hz

Nominell impulsskyddspänning Uimp

8000 V
Nominell isolationsspänning Ui

800 V
Märkdriftspänning Ue

220 - 690 V

Utlösningsenhet

ENERGY

Total effektförlust vid nominell märkström

1,14 W

Mekanisk livsl. (elektriska omkopplingar)

10000
Mekanisk livslängd (omkopplingar)

40000

Nominellt åtdragningsmoment

12 - 12 N
Monteringsläge/anslutningsläge

Framsida

Kapslingsklass (IP)

IP4X

Area flexibel ledare

35 - 150 mm²
Area solid ledare

35 - 185 mm²

Låsbar

Ja

Material kabel

Koppar, Aluminium

Kompatibel med RDC AOB

Ja
Passar DIN-skena

Nej
Lämplig för fördelningar

Ja

Höjd

165 mm
Bredd

140 mm
Djup

97 mm

Inställningsområde för den korttidsfördröjda kortslutningsutlösaren

24 - 400 A

Överbelastningsskydd (Itd): fördröjning (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Korttidsskydd (kortlsutning) (std): ström (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Momentant skydd (Ii): rattens inställningskoefficient

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
