Kapsling gamma utanpåliggande i plast, 3 rad, 54 moduler. IP30 500x355x103 GD318S
Kapsling GD318S (E-nr 2290945) är av hög kvalitet och är en av Sveriges mest sålda kapslingar i plast för alla elinstallationer.. Den har kapslingsklass IP30. Kapslingen har en höjd på 500 mm, en bredd på 355 mm och ett djup på 103 mm. Den är utformad för att rymma upp till 54 moduler och har en inbyggd noll- och jordutrustning med snabbanslutningsteknik.
EAN
3250612845965
E-nr.
2290945
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Dörr 2 tillgängliga produkter -
Sida/bakstycke 2 tillgängliga produkter -
Låssystem 1 tillgängliga produkter -
Tillbehör/Reservdelar noll/jordanslutning 4 tillgängliga produkter -
Ritningsficka 1 tillgängliga produkter -
Se mer 10 andra tillgängliga produkter
Komplettera ditt system

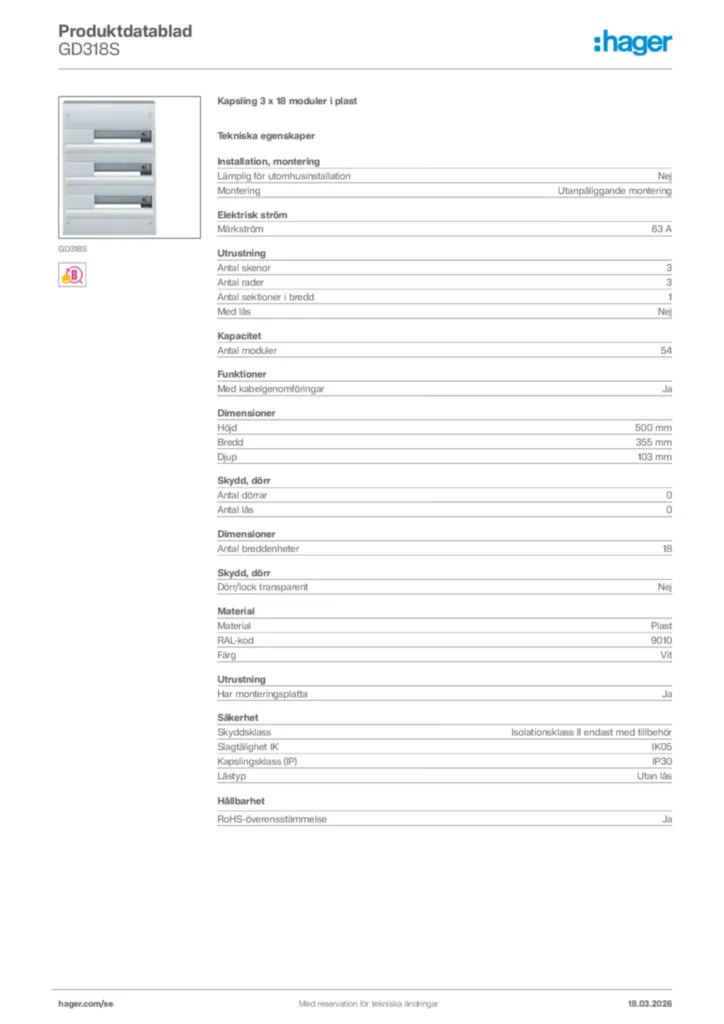

Tekniska egenskaper
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringUtanpåliggande montering
Elektrisk ström
-
Märkström63 A
Utrustning
-
Antal skenor3
-
Antal rader3
-
Antal sektioner i bredd1
-
Med låsNej
-
Har monteringsplattaJa
Kapacitet
-
Antal moduler54
Funktioner
-
Med kabelgenomföringarJa
Dimensioner
-
Höjd500 mm
-
Bredd355 mm
-
Djup103 mm
-
Antal breddenheter18
Skydd, dörr
-
Antal dörrar0
-
Antal lås0
-
Dörr/lock transparentNej
Material
-
MaterialPlast
-
RAL-kod9010
-
FärgVit
Säkerhet
-
SkyddsklassIsolationsklass II endast med tillbehör
-
Slagtålighet IKIK05
-
Kapslingsklass (IP)IP30
-
LåstypUtan lås
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild GD318S
-
Installationshandbok
Installationshandbok International 2015-07-13
PDF3,08 MB
Installationshandbok International 2015-07-13
PDF3,56 MB -
Tekniska broschyrer
Enkla val - gammal
Tekniska broschyrer sv-SE 2025-04-17
PDF10,28 MB -
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2012-07-17
PDF273,23 kB -
BIM Revit-objekt
Range : Gamma. Switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,33 MB
Range : Gamma. Switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,32 MB -
EU-försäkran (DoC)
EU-försäkran (DoC) en-GB 2025-03-06
PDF226,00 kB
