Kapsling FWU infälld med dörr 6 rader 3 fält 216 moduler 952x853x125 FWU63S
Kapsling FWBU63S (E-nr: 2300447) infälld med dörr 6 rader på höjden och tre fält med plats för 216 moduler. Skåpet har kapslingklass IP30 och skyddsklass II samt har dimensionen 952x853x125 mm. Kapslingen är särskilt lämplig för användning som elfördelningscentral i bostadshus och offentliga lokaler eftersom det finns möjlighet att kombinera en mängd säkerhetsprodukter och fastighetsautomation. Kapslingsserien finns upp till 252 moduler.
EAN
3250612739721
E-nr.
2300447
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Lackstift 1 tillgängliga produkter -
Märkning 1 tillgängliga produkter -
Låssystem 2 tillgängliga produkter -
Skruv 1 tillgängliga produkter -
Monteringstillbehör 2 tillgängliga produkter -
Tillbehör/Reservdelar noll/jordanslutning 2 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Anslutning
-
Antal ledningsinföringar6
-
Typ av monteringSkruvmontering
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringInfälld montering, Hålvägg
Elektrisk ström
-
Märkström125 A
Utrustning
-
Antal skenor18
-
Antal rader6
-
Antal sektioner i bredd3
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockJa
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler216
Funktioner
-
Har skyddshuvudbrytareNej
-
Med kabelgenomföringarJa
Dimensioner
-
Höjd1003 mm
-
Bredd853 mm
-
Djup125 mm
-
Infällnadshöjd952 mm
-
Infällnadsbredd810 mm
-
Inbyggnadsdjup112 mm
-
Antal breddenheter36
Skydd, dörr
-
Antal dörrar2
-
Typ av handtagKlaffhandtag med mekanism
-
Dörr/lock transparentNej
Material
-
MaterialStål
-
RAL-kod9010
-
FärgVit
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK09
-
Kapslingsklass (IP)IP30
-
LåstypUtan lås
-
Glödtråds test850 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild FWU63S
-

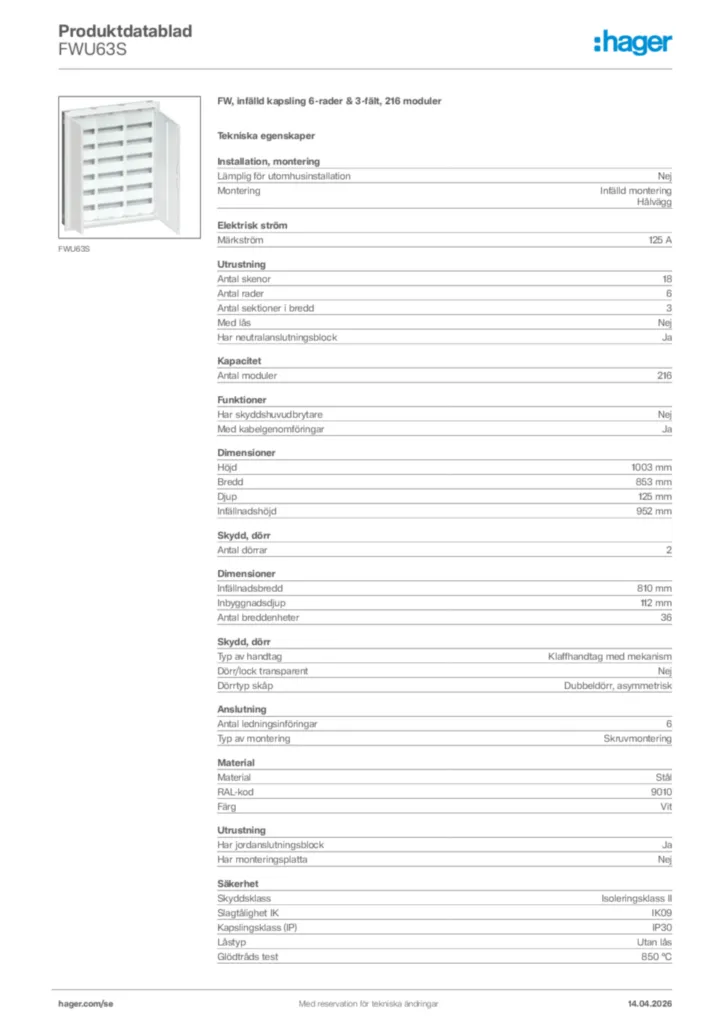

Product datasheet
