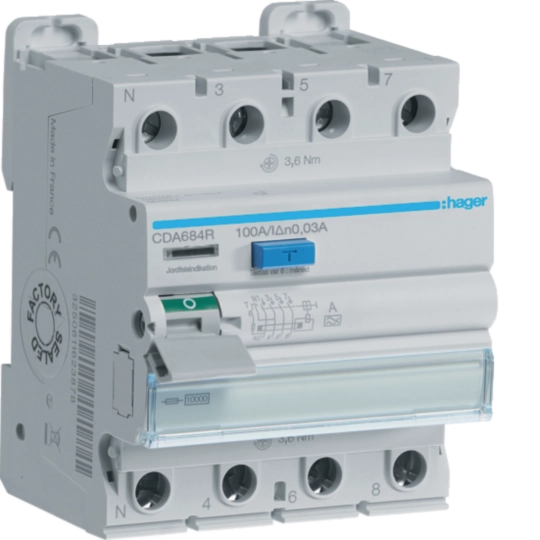

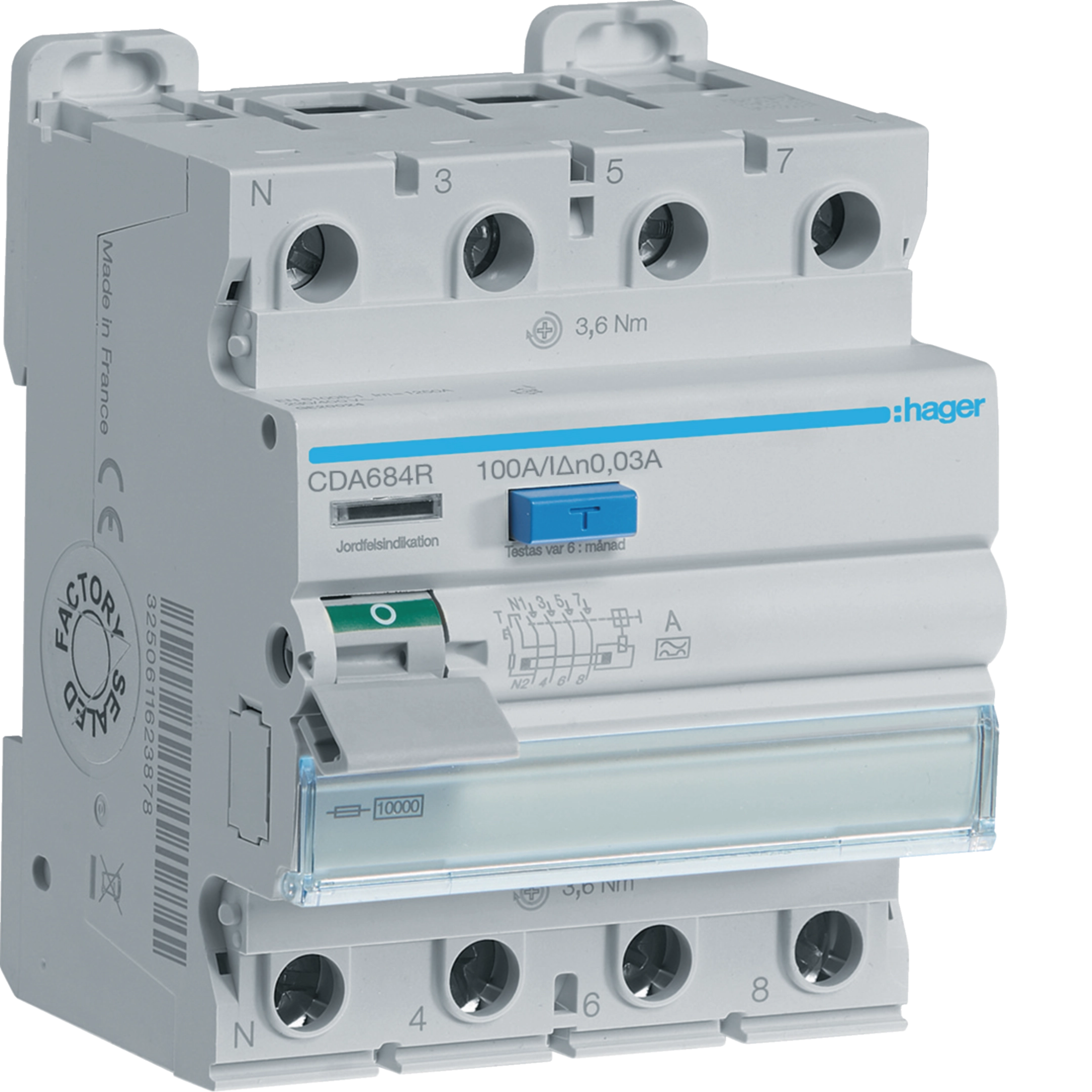

Jordfelsbrytare typ A med skruvanslutning 4-polig 100A, 30mA felström, 10kA CDA684R

Name: CDA684R
Brand: Hager
SKU: CDA684R

Jordfelsbrytare 4-polig 100A typ A CDA684R (E-nr: 2163790) med skruvanslutning mot fasskena, 30mA felström. Lämplig för vägguttag, dimrar, switchade ström-försörjningar, stegmotorer, fläktar, ugnar. För att skydda personer, djur och egendom vid direkt och indirekt beröring.

EAN

3250611623885

E-nr.

2163790

Förp

1 st

Hitta återförsäljare

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

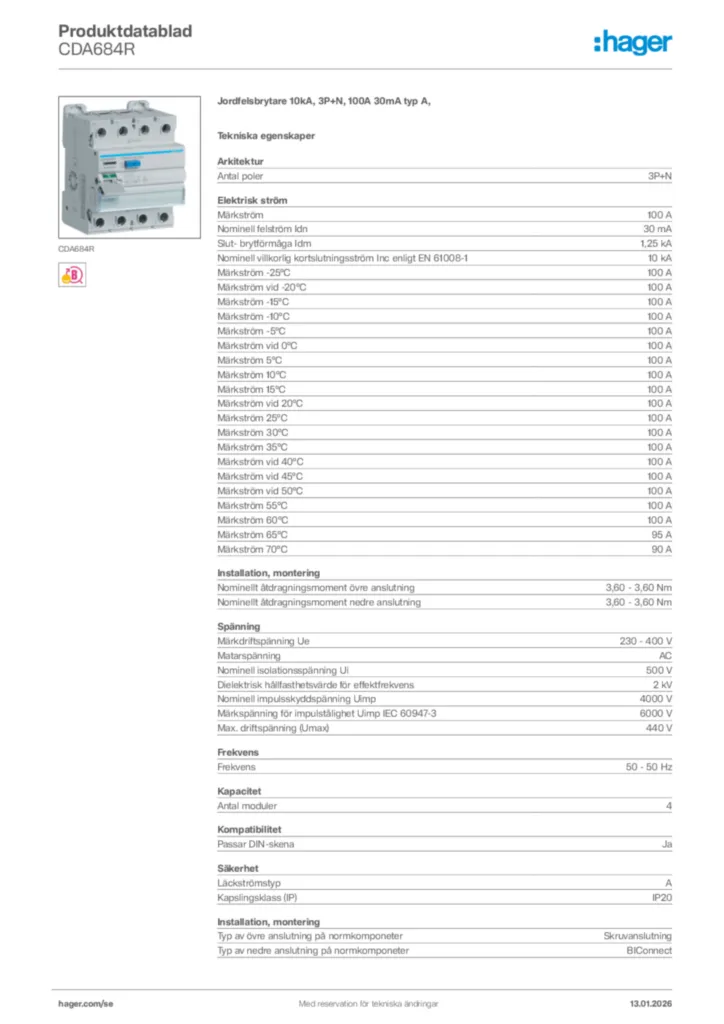

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Mekaniska tillbehör 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Shuntutlösning 2 tillgängliga produkter
Underspänningsutlösare 2 tillgängliga produkter
Funktioner för låsning 1 tillgängliga produkter

Tekniska egenskaper

Antal poler

3P+N

Märkström

100 A
Nominell felström Idn

30 mA
Slut- brytförmåga Idm

1,25 kA
Nominell villkorlig kortslutningsström Inc enligt EN 61008-1

10 kA
Märkström -25°C

100 A
Märkström vid -20°C

100 A
Märkström -15°C

100 A
Märkström -10°C

100 A
Märkström -5°C

100 A
Märkström vid 0°C

100 A
Märkström 5°C

100 A
Märkström 10°C

100 A
Märkström 15°C

100 A
Märkström vid 20°C

100 A
Märkström 25°C

100 A
Märkström 30°C

100 A
Märkström 35°C

100 A
Märkström vid 40°C

100 A
Märkström vid 45°C

100 A
Märkström vid 50°C

100 A
Märkström 55°C

100 A
Märkström 60°C

100 A
Märkström 65°C

95 A
Märkström 70°C

90 A

Nominellt åtdragningsmoment övre anslutning

3,60 - 3,60 N
Nominellt åtdragningsmoment nedre anslutning

3,60 - 3,60 N

Märkdriftspänning Ue

230 - 400 V
Typ av matarspänning

AC
Nominell isolationsspänning Ui

500 V
Dielektrisk hållfasthetsvärde för effektfrekvens

2 kV
Nominell impulsskyddspänning Uimp

4000 V
Märkspänning för impulstålighet Uimp IEC 60947-3

6000 V
Max. driftspänning (Umax)

440 V

Frekvens

50 - 50 Hz

Antal moduler

4

Passar DIN-skena

Ja

Läckströmstyp

A
Kapslingsklass (IP)

IP20

Typ av övre anslutning på normkomponeter

Skruvanslutning
Typ av nedre anslutning på normkomponeter

BIConnect

Total effektförlust vid nominell märkström

21,48 W

Höjd

2000 m

Mekanisk livsl. (elektriska omkopplingar)

10000
Mekanisk livslängd (omkopplingar)

20000

Anslutningsarea vid utgående med skruv, solid ledare

1 - 50 mm²
Anslutningsarea vid utgående med skruv, med flexibel ledare

1 - 35 mm²
Anslutningstyp

Skruvterminal
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

Höjd

85 mm
Bredd

72 mm
Djup

70 mm
