Personskyddsbrytare med ljusbågsdetektor QC 1P+N 25A med C-karakteristik 6kA ARF975D
Personskyddsbrytare med ljusbågsdetektor 1-polig + nolla med snabbanslutning Quickconnect ARF975D (E-nr: 2163898) 25A, C-karakteristik med en brytförmåga på 6kA. Till skillnad från Personskyddsbrytare har den nya AFDD inte en elektromekanisk utlösare, utan arbetar snarare med mätteknik som stöds av en mikroprocessor. Programvarealgoritmen, som är anpassad till den vanliga produkter, övervakar kontinuerligt sinusvågorna för ström och spänning och över 120 parametrar som genereras från dessa.
EAN
3250611034865
E-nr.
2163898
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tyvärr är produkten inte längre tillgänglig.
För att hitta en alternativ lösning, vänligen kontakta kundsupport.
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter -
Underspänningsutlösare 1 tillgängliga produkter -
Shuntutlösning 1 tillgängliga produkter -
Hjälp/Signalkontakt 2 tillgängliga produkter -
Fasskena till modulkomponenter 3 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Märkström25 A
-
Märkström -25°C31,88 A
-
Märkström vid -20°C31,28 A
-
Märkström -15°C30,68 A
-
Märkström -10°C30,15 A
-
Märkström -5°C29,47 A
-
Märkström vid 0°C28,86 A
-
Märkström 5°C28,26 A
-
Märkström 10°C27,66 A
-
Märkström 15°C27,05 A
-
Märkström vid 20°C26,45 A
-
Märkström 25°C25,84 A
-
Märkström 30°C25 A
-
Märkström 35°C24,64 A
-
Märkström vid 40°C24,03 A
-
Märkström vid 45°C23,43 A
-
Märkström vid 50°C22,98 A
-
Märkström 55°C22,22 A
-
Märkström 60°C21,62 A
-
Märkström 65°C21,01 A
-
Märkström 70°C20,41 A
-
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC61009-16 kA
-
Slut- brytförmåga Idm6 kA
-
Nominell felström Idn30 mA
Arkitektur
-
KurvaC
-
Antal poler1P+N
Elektriska huvudattribut
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)6 kA
Installation, montering
-
Nominellt åtdragningsmoment övre anslutning2 - 2 Nm
-
Nominellt åtdragningsmoment nedre anslutning2 - 2 Nm
-
Nominellt åtdragningsmoment2,10 - 2,10 Nm
-
Typ av nedre anslutning på normkomponeterSkruvanslutning
-
Typ av övre anslutning på normkomponeterSkruvanslutning
Spänning
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
-
Märkdriftspänning Ue230 - 230 V
Säkerhet
-
LäckströmstypA
Ström
-
Total effektförlust vid nominell märkström7,95 W
Användningsförhållanden
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 40 °C
-
Förvarings-/transporttemperatur-25 - 70 °C
Uthållighet
-
Mekanisk livslängd (omkopplingar)4000
-
Mekanisk livsl. (elektriska omkopplingar)2000
Kapacitet
-
Antal moduler3
Dimensioner
-
Höjd83 mm
-
Bredd53,20 mm
-
Djup70 mm
Frekvens
-
Frekvens50 - 50 Hz
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild ARF975D
-
Product datasheet

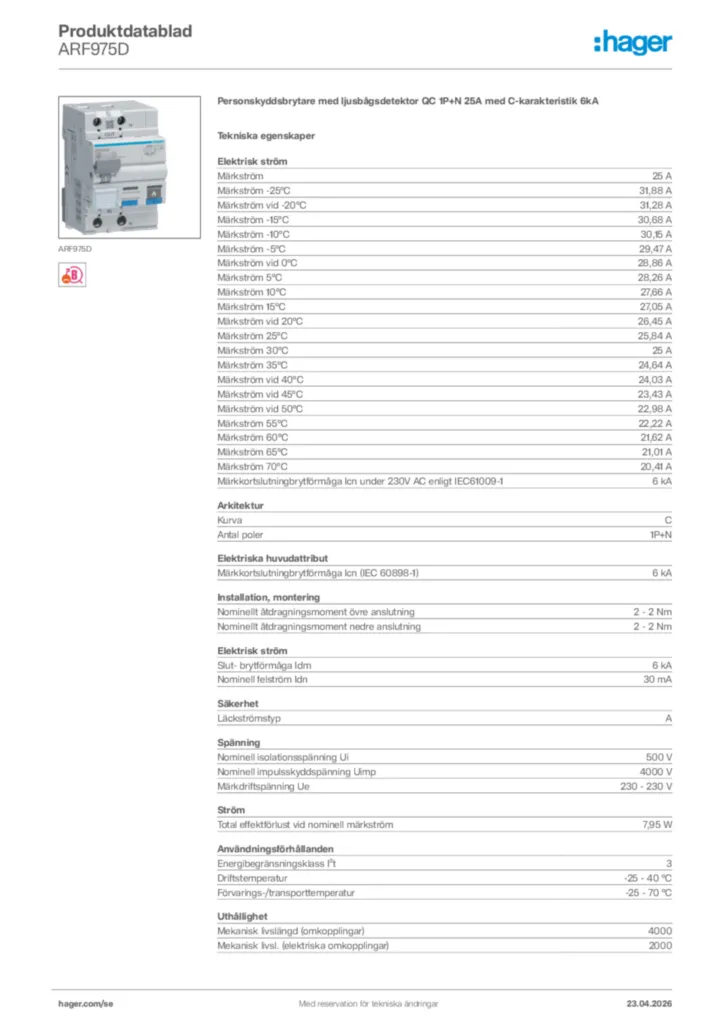

Hager Produktdatablad ARF975D
