Personskyddsbrytare med ljusbågsdetektor 1-polig + nolla med snabbanslutning Quickconnect ARF970D (E-nr: 2163897) 20A, C-karakteristik med en brytförmåga på 6kA. Till skillnad från Personskyddsbrytare har den nya AFDD inte en elektromekanisk utlösare, utan arbetar snarare med mätteknik som stöds av en mikroprocessor. Programvarealgoritmen, som är anpassad till den vanliga produkter, övervakar kontinuerligt sinusvågorna för ström och spänning och över 120 parametrar som genereras från dessa.

EAN

3250611034858

Förp

1 st

Personskyddsbrytare med ljusbågsdetektor QC 1P+N 20A med C-karakteristik 6kA ARF970D

Utgående produkt: kontakta din grossist för information om tillgänglighet

Uppföljningsprodukter:

ARF570D

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Dokumentation

Produktdatablad

Komplettera ditt system

Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Fasskena till modulkomponenter 3 tillgängliga produkter

Tekniska egenskaper

Märkström

20 A
Märkström -25°C

24,80 A
Märkström vid -20°C

24,36 A
Märkström -15°C

23,92 A
Märkström -10°C

23,47 A
Märkström -5°C

23,04 A
Märkström vid 0°C

22,60 A
Märkström 5°C

22,16 A
Märkström 10°C

21,73 A
Märkström 15°C

21,29 A
Märkström vid 20°C

20,85 A
Märkström 25°C

20,41 A
Märkström 30°C

20 A
Märkström 35°C

19,53 A
Märkström vid 40°C

19,10 A
Märkström vid 45°C

18,66 A
Märkström vid 50°C

18,20 A
Märkström 55°C

17,78 A
Märkström 60°C

17,34 A
Märkström 65°C

16,90 A
Märkström 70°C

16,46 A
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC61009-1

6 kA
Slut- brytförmåga Idm

6 kA
Nominell felström Idn

30 mA

Antal poler

1P+N

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominellt åtdragningsmoment nedre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment

2,10 - 2,10 Nm
Typ av nedre anslutning på normkomponeter

BIConnect, Fasskena quickconnect
Typ av övre anslutning på normkomponeter

quickconnect

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Märkdriftspänning Ue

230 - 230 V

Total effektförlust vid nominell märkström

6,08 W

Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C
Förvarings-/transporttemperatur

-25 - 70 °C

Mekanisk livslängd (omkopplingar)

4000
Mekanisk livsl. (elektriska omkopplingar)

2000

Antal moduler

3

Höjd

83 mm
Bredd

53,20 mm
Djup

70 mm

Frekvens

50 - 50 Hz

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild ARF970D
Product datasheet

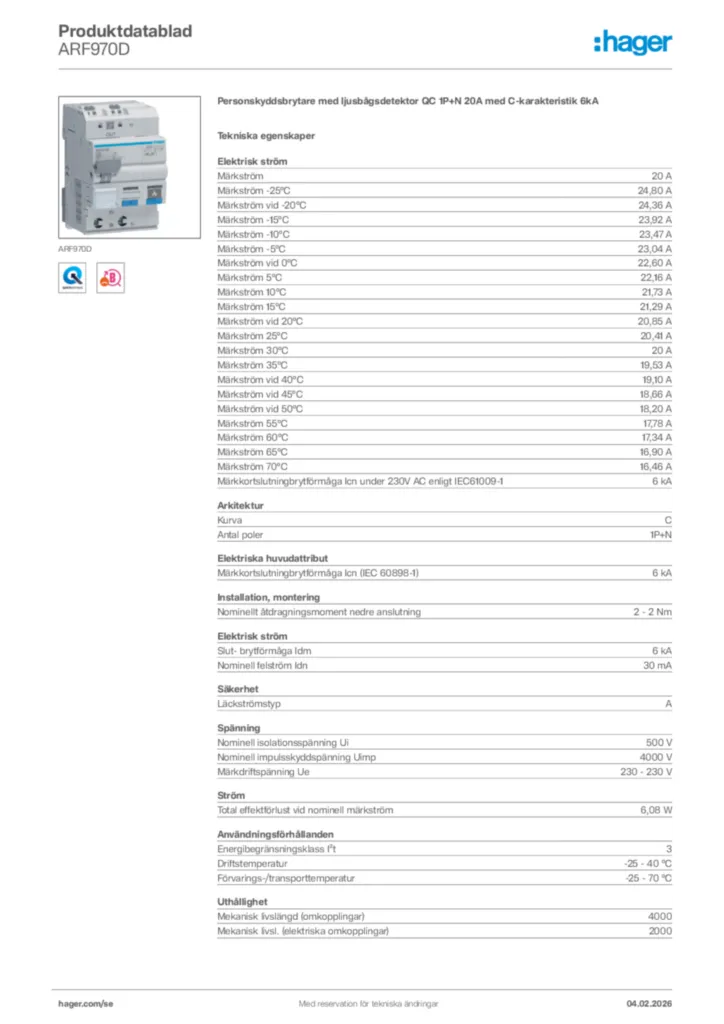

Hager Produktdatablad ARF970D
