Disjuntor 2P 3A D 25kA 2M NSN203
Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Complete seu sistema
Acessórios opcionais
-
Bloqueio das funções de bloqueio 1 produtos disponíveis -
Tampa/tira de proteção para barramento de fase 1 produtos disponíveis -
Bloco diferencial tipo AC 6 produtos disponíveis -
Bloco diferencial tipo AC/A-SEL 4 produtos disponíveis -
Barramento de fase modular 2 produtos disponíveis -
Bloco de contacto auxiliar 2 produtos disponíveis
Complete seu sistema
-
MZN175
Peça p/encravamento do punho
11,41 € / Uni.*
-
KZN023
Tampa lateral para pentes 2P e 3P (forquilha)
0,53 € / Uni.*
-
BF226Bloco diferencial 2 Pólos 25A 300mA tipo AC 2 Módulos
159,85 € / Uni.* -
BD226
Bloco diferencial 2 Pólos 25A 30mA tipo AC 2 Módulos
174,33 € / Uni.* -
BC226Bloco dif. 2P 25A 10mA tipo AC 2M
309,66 € / Uni.* -
BF264Bloco dif. 2P 63A 300mA tipo AC 2M
190,14 € / Uni.* -
BE264
Bloco dif. 2P 63A 100mA tipo AC 2M
220,44 € / Uni.* -
BG264
Bloco dif. 2P 63A 500mA tipo AC 2M
163,28 € / Uni.*
-
BP264
Bloco dif. 2P 63A sel. 300mA AC 2M
302,64 € / Uni.* -
BS264Bloco dif. 2P 63A sel. 1A tipo AC 2M
314,89 € / Uni.* -
BR264
Bloco dif. 2P 63A sel. 500mA AC 2M
308,73 € / Uni.* -
BS263Bloco dif. 2P 63A sel. 1A tipo HI 2M
360,50 € / Uni.*
-
KDN263B
Pente de ligação 2P 63A (forquilha) 10mm² 57M
42,19 € / Uni.* -
KDN280BPente de ligação 2P 80A (forquilha) 16mm² 57M
53,67 € / Uni.*
-
MZ202
Contacto sinalização de defeito 1/2M
35,56 € / Uni.* -
MZ201Contactos auxiliares NA+NF 1/2M
35,56 € / Uni.*
-
MZ212Bobina detecção de sobretensão 230V AC
66,99 € / Uni.*
-
MZ905Auxiliar rearme à distância 1P e 2P
332,65 € / Uni.*
-
MZ204Bobina para emissão corrente a 12-48V CC 1 Módulo
58,81 € / Uni.* -
MZ203Bobina p/emissão corrente 230-415V AC 1M
58,81 € / Uni.*
-
MZ206Bobina mínima tensão 230V AC 1M
57,62 € / Uni.*
-
MZN120Cobre bornes p/disjuntores 1P=1M
5,23 € / Uni.*
-
MZN121Jogo 3 separad. fases p/disjunt. 1P=1M
5,59 € / Kit*
Características técnicas
Corrente elétrica
-
Corrente nominal IN3 A
-
Capacidade nominal de rutura em serviço (Ics) abaixo de 230 V CA, de acordo com a norma IEC 60947-215 kA
-
Capacidade máxima de quebra de curto-circuito ICU AC IEC 60947-225 kA
-
Pdc limite em c.a. 400V (EN 60947-2)25 kA
-
Corrente nominal a -15 °C3,64 A
-
Corrente nominal a -10 °C3,57 A
-
Corrente nominal a -5 °C3,5 A
-
Corrente nominal a 0 ºC3,43 A
-
Corrente nominal a 5 °C3,36 A
-
Corrente nominal a 10 °C3,29 A
-
Corrente nominal a 15 °C3,21 A
-
Corrente nominal a 20 ºC3,14 A
-
Corrente nominal a 25 °C3,07 A
-
Corrente nominal a 30 °C3 A
-
Corrente nominal a 35 °C2,97 A
-
Corrente nominal a 40 ºC2,94 A
-
Corrente nominal a 45 ºC2,9 A
-
Corrente nominal a 50 ºC2,87 A
-
Corrente nominal a 55 °C2,84 A
-
Corrente nominal a 60 °C2,81 A
-
Corrente nominal a 65 °C2,77 A
-
Corrente nominal a 70 °C2,74 A
-
Pdc limite em c.a. 230V (EN 60947-2)50 kA
Arquitetura
-
N.º de polos2P
-
CurvaD
Capacidade
-
Número de módulos2
Instalação, montagem
-
Binário nominal de aperto do terminal superior2,80 - 2,80 Nm
-
Binário nominal de aperto do terminal inferior2,80 - 2,80 Nm
-
Binário de aperto nominal2,80 - 2,80 Nm
-
Tipo de ligação inferior para aparelhos modularesbiconnect
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Possibilidade de montagem a 360°Sim
Tensão
-
Tensão nominal de funcionamento Ue230 - 415 V
-
Tipo de alimentação de tensãoCA
-
Tensão nominal de isolamento Ui500 V
-
Tensão nominal de resistência a impulsos Uimp6000 V
Frequência
-
Frequência50 - 60 Hz
Conexão
-
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços1 - 35 mm²
-
Secção transversal de entrada e saída com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores maciços1 - 35 mm²
Segurança
-
Classe de proteção de entrada (IP)IP20
-
Distância da grelha60 mm
Condições de utilização
-
Grau de poluição de acordo com a IEC 60664 / IEC 60947-22
-
Classe de limitação da energia I²t3
-
TropicalizaçãoPara todos os climas
-
Temperatura de funcionamento-25 - 70 °C
Potência
-
Perda de potência na entrada IN4,41 W
Conetividade
-
Tipo de ligaçãoTerminal de parafuso
-
Alinhamento dos bornes superiores para aparelhos modularesBornes alinhados
-
Alinhamento dos bornes inferiores para aparelhos modularesBornes alinhados
Dimensões
-
Altura83 mm
-
Largura35 mm
-
Profundidade70 mm
Endurância
-
N.º de manobras elétricas em ciclos4000
Valor ambiental
Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.
Certificações e documentos
Documentos
-
Imagem do produto
-

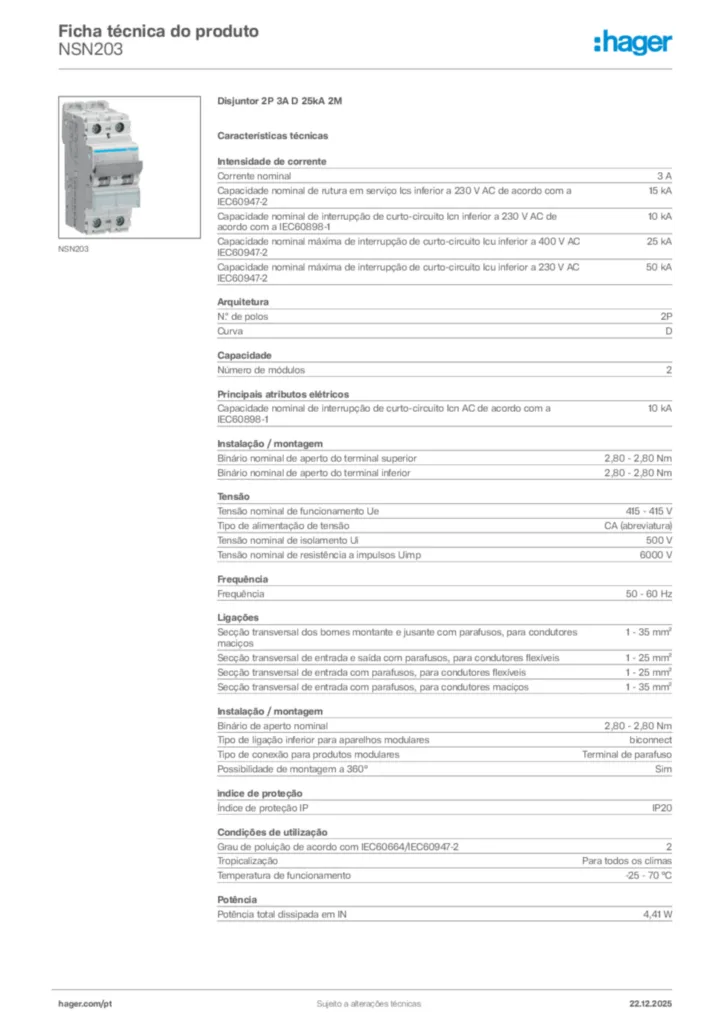

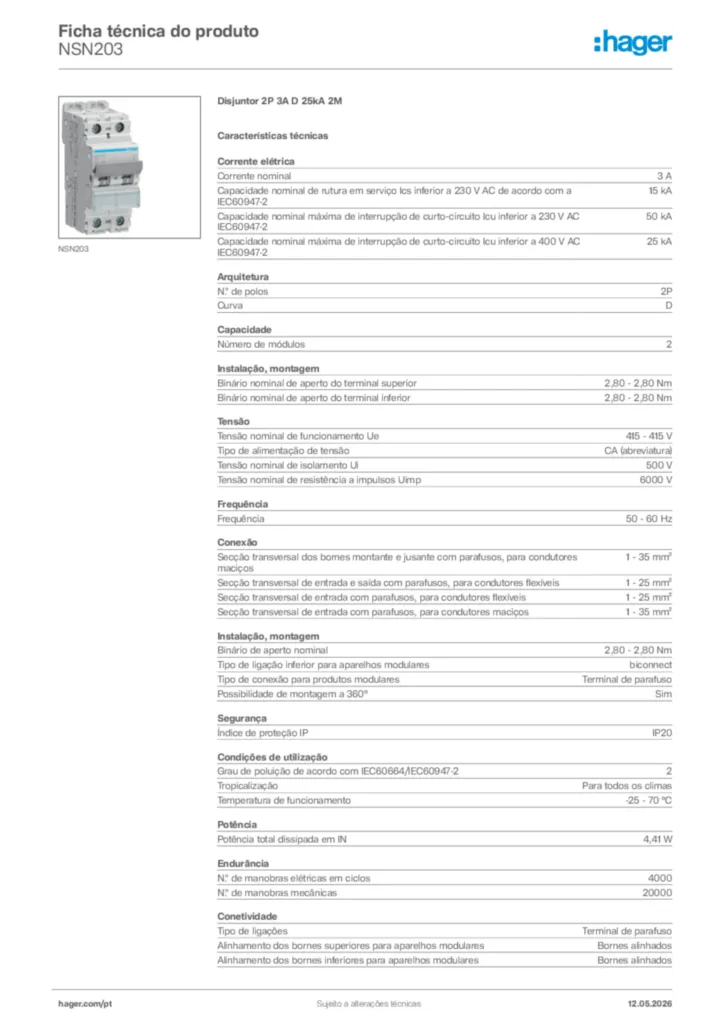

Ficha técnica do produto
