Disjuntor 2 Pólos 25A Curva D 10/15kA 2 Módulos NDN225
Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade
Produtos complementares:
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Complete seu sistema
Acessórios opcionais
-
Bloqueio das funções de bloqueio 1 produtos disponíveis -
Tampa/tira de proteção para barramento de fase 1 produtos disponíveis -
Bloco diferencial tipo AC 6 produtos disponíveis -
Bloco diferencial tipo AC/A-SEL 4 produtos disponíveis -
Barramento de fase modular 2 produtos disponíveis -
Bloco de contacto auxiliar 2 produtos disponíveis
Complete seu sistema
-
MZN175
Peça p/encravamento do punho
11,41 € / Uni.*
-
KZN023
Tampa lateral para pentes 2P e 3P (forquilha)
0,53 € / Uni.*
-
BF226Bloco diferencial 2 Pólos 25A 300mA tipo AC 2 Módulos
159,85 € / Uni.* -
BD226
Bloco diferencial 2 Pólos 25A 30mA tipo AC 2 Módulos
174,33 € / Uni.* -
BC226Bloco dif. 2P 25A 10mA tipo AC 2M
309,66 € / Uni.* -
BF264Bloco dif. 2P 63A 300mA tipo AC 2M
190,14 € / Uni.* -
BE264
Bloco dif. 2P 63A 100mA tipo AC 2M
220,44 € / Uni.* -
BG264
Bloco dif. 2P 63A 500mA tipo AC 2M
163,28 € / Uni.*
-
BP264
Bloco dif. 2P 63A sel. 300mA AC 2M
302,64 € / Uni.* -
BS264Bloco dif. 2P 63A sel. 1A tipo AC 2M
314,89 € / Uni.* -
BR264
Bloco dif. 2P 63A sel. 500mA AC 2M
308,73 € / Uni.* -
BS263Bloco dif. 2P 63A sel. 1A tipo HI 2M
360,50 € / Uni.*
-
KDN263B
Pente de ligação 2P 63A (forquilha) 10mm² 57M
42,19 € / Uni.* -
KDN280BPente de ligação 2P 80A (forquilha) 16mm² 57M
53,67 € / Uni.*
-
MZ202
Contacto sinalização de defeito 1/2M
35,56 € / Uni.* -
MZ201Contactos auxiliares NA+NF 1/2M
35,56 € / Uni.*
-
MZ212Bobina detecção de sobretensão 230V AC
66,99 € / Uni.*
-
MZ905Auxiliar rearme à distância 1P e 2P
332,65 € / Uni.*
-
MZ204Bobina para emissão corrente a 12-48V CC 1 Módulo
58,81 € / Uni.* -
MZ203Bobina p/emissão corrente 230-415V AC 1M
58,81 € / Uni.*
-
MZ206Bobina mínima tensão 230V AC 1M
57,62 € / Uni.*
-
LZ060Intercalar de dissipação 1/2M
1,60 € / Uni.*
-
MZN120Cobre bornes p/disjuntores 1P=1M
5,23 € / Uni.*
-
MZN121Jogo 3 separad. fases p/disjunt. 1P=1M
5,59 € / Kit*
Características técnicas
Corrente elétrica
-
Corrente nominal IN25 A
-
Capacidade nominal de rutura em serviço (Ics) abaixo de 230 V CA, de acordo com a norma IEC 60947-215 kA
-
Poder de corte asignado Icn a 230V AC de acordo com IEC 60898-110 kA
-
Capacidade máxima de quebra de curto-circuito ICU AC IEC 60947-215 kA
-
Pdc limite em c.a. 400V (EN 60947-2)15 kA
-
Corrente nominal a -15 °C31,35 A
-
Corrente nominal a -10 °C30,64 A
-
Corrente nominal a -5 °C29,94 A
-
Corrente nominal a 0 ºC29,23 A
-
Corrente nominal a 5 °C28,53 A
-
Corrente nominal a 10 °C27,82 A
-
Corrente nominal a 15 °C27,12 A
-
Corrente nominal a 20 ºC26,41 A
-
Corrente nominal a 25 °C25,71 A
-
Corrente nominal a 30 °C25 A
-
Corrente nominal a 35 °C24,29 A
-
Corrente nominal a 40 ºC23,59 A
-
Corrente nominal a 45 ºC22,88 A
-
Corrente nominal a 50 ºC22,18 A
-
Corrente nominal a 55 °C21,47 A
-
Corrente nominal a 60 °C20,77 A
-
Corrente nominal a 65 °C20,06 A
-
Corrente nominal a 70 °C19,36 A
-
Poder de corte de serviço conforme EC 947.2 50Hz50 %
-
Poder de corte de serviço conforme EN608987,50 kA
Arquitetura
-
N.º de polos2P
-
CurvaD
Capacidade
-
Número de módulos2
Principais atributos elétricos
-
Capacidade nominal de interrupção de curto-circuito Icn segundo IEC 60898-110 kA
Instalação, montagem
-
Binário nominal de aperto do terminal superior2,80 - 2,80 Nm
-
Binário nominal de aperto do terminal inferior2,80 - 2,80 Nm
-
Binário de aperto nominal2,80 - 2,80 Nm
-
Tipo de ligação inferior para aparelhos modularesbiconnect
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Possibilidade de montagem a 360°Sim
Tensão
-
Tensão nominal de funcionamento Ue400 - 400 V
-
Tipo de alimentação de tensãoCA
-
Tensão nominal de isolamento Ui500 V
-
Tensão nominal de resistência a impulsos Uimp6000 V
Frequência
-
Frequência50 - 60 Hz
Conexão
-
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços1 - 35 mm²
-
Secção transversal de entrada e saída com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores maciços1 - 35 mm²
Segurança
-
Classe de proteção de entrada (IP)IP20
-
Distância da grelha60 mm
Condições de utilização
-
Grau de poluição de acordo com a IEC 60664 / IEC 60947-22
-
Temperatura de funcionamento-25 - 70 °C
Potência
-
Perda de potência na entrada IN7,20 W
Conetividade
-
Tipo de ligaçãoTerminal de parafuso
-
Alinhamento dos bornes superiores para aparelhos modularesBornes alinhados
-
Alinhamento dos bornes inferiores para aparelhos modularesBornes alinhados
Dimensões
-
Altura83 mm
-
Largura35 mm
-
Profundidade70 mm
Valor ambiental
Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.
Certificações e documentos
Documentos
-
Imagem do produto
-

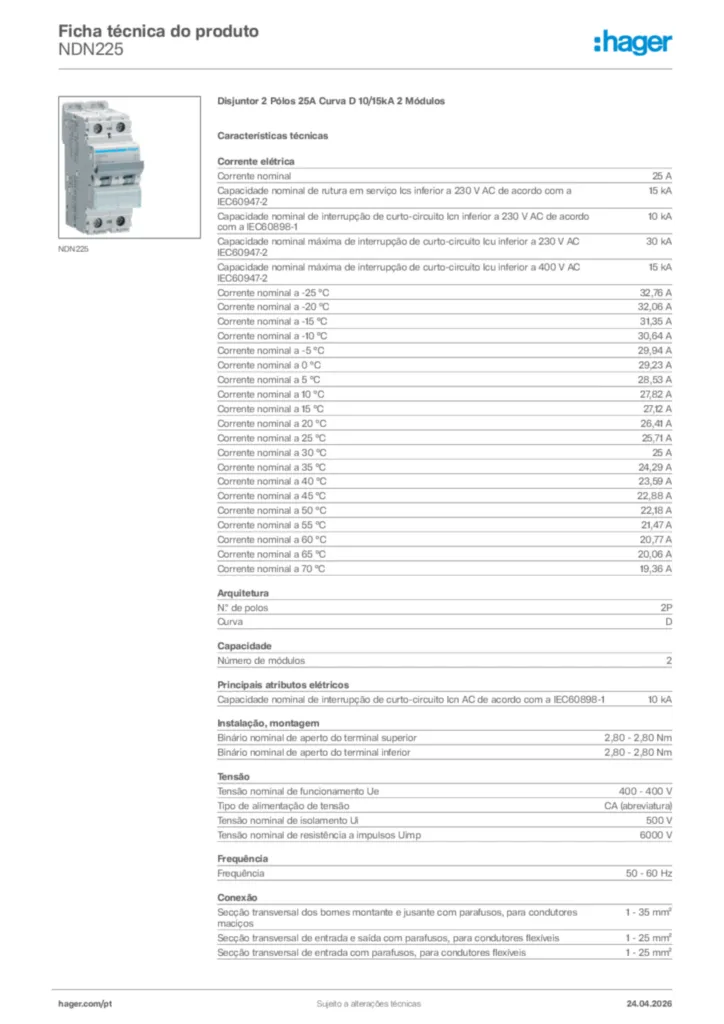

Ficha técnica do produto
Hager Ficha técnica do produto NDN225
Disjuntor 2 Pólos 25A Curva D 10/15kA 2 Módulos
PDF -
Declaração de conformidade
Declaração de conformidade en-US 2026-07-15
PDF274,42 kB
UKCA Declaration of Conformity
Declaração de conformidade en-GB 2024-10-02
PDF653,93 kB
Mais transferências
