Disjuntor 2 Pólos 20A Curva B 10/15kA 2 Módulos NBN220
EAN
3250614613883
Quantidade
6 Peças
Grupo
01
Preço
67,98 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Complete seu sistema
Acessórios opcionais
-
Bloco diferencial tipo AC 6 produtos disponíveis -
Bloco diferencial tipo A-HI 3 produtos disponíveis -
Bloco diferencial tipo AC/A-SEL 5 produtos disponíveis -
Adaptador de calha DIN 1 produtos disponíveis -
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis -
Ver mais 14 outros produtos disponíveis
Complete seu sistema
-
BC226
Bloco dif. 2P 25A 10mA tipo AC 2M
275,59 € / Uni.* -
BD226
Bloco dif. 2P 25A 30mA tipo AC 2M
155,15 € / Uni.* -
BE264
Bloco dif. 2P 63A 100mA tipo AC 2M
196,19 € / Uni.* -
BF226Bloco dif. 2P 25A 300mA tipo AC 2M
142,26 € / Uni.* -
BF264Bloco dif. 2P 63A 300mA tipo AC 2M
169,23 € / Uni.* -
BG264
Bloco dif. 2P 63A 500mA tipo AC 2M
145,32 € / Uni.*
-
BD225
Bloco dif. 2P 25A 30mA tipo A HI 2M
236,13 € / Uni.* -
BF225Bloco dif. 2P 25A 300mA tipo A HI 2M
190,56 € / Uni.* -
BQ263NBloco dif. 2P 63A sel. 300mA 63A A HI SEL
324,35 € / Uni.*
-
BN264
Bloco dif. 2P 63A sel. 100mA AC 2M
284,96 € / Uni.* -
BP264Bloco dif. 2P 63A sel. 300mA AC 2M
269,35 € / Uni.* -
BR264
Bloco dif. 2P 63A sel. 500mA AC 2M
274,76 € / Uni.* -
BS263Bloco dif. 2P 63A sel. 1A tipo HI 2M
320,84 € / Uni.* -
BS264Bloco dif. 2P 63A sel. 1A tipo AC 2M
280,25 € / Uni.*
-
L061
Calha/altura 15mm 1M
1,62 € / Uni.*
-
LZ060
Intercalar de dissipação 1/2M
1,45 € / Uni.*
-
MZ201Contactos auxiliares NA+NF 1/2M
32,26 € / Uni.* -
MZ202Contacto sinalização de defeito 1/2M
32,26 € / Uni.*
-
MZ203Bobina p/emissão corrente 230-415V AC 1M
53,35 € / Uni.* -
MZ204Bobina p/emissão corrente 12-48V CC 1M
53,35 € / Uni.*
-
MZ205Bobina mínima tensão 48V CC 1M
52,27 € / Uni.* -
MZ206Bobina mínima tensão 230V AC 1M
52,27 € / Uni.*
-
MZ212Bobina detecção de sobretensão 230V AC
60,77 € / Uni.*
-
MZ905Auxiliar rearme à distância 1P e 2P
301,75 € / Uni.*
-
MZN121Jogo 3 separad. fases p/disjunt. 1P=1M
5,07 € / Kit*
-
MZN175Peça p/encravamento do punho
10,35 € / Uni.*
-
MZN120Cobre bornes p/disjuntores 1P=1M
4,74 € / Uni.*
-
KDN263BPente de lig. 2P 63A (forq.) 10mm² 57M
38,27 € / Uni.* -
KDN280BPente de lig. 2P 80A (forq.) 16mm² 57M
48,68 € / Uni.*
-
KZN023Tampas lat. p/pentes 2P e 3P (forq.)
0,48 € / Uni.*

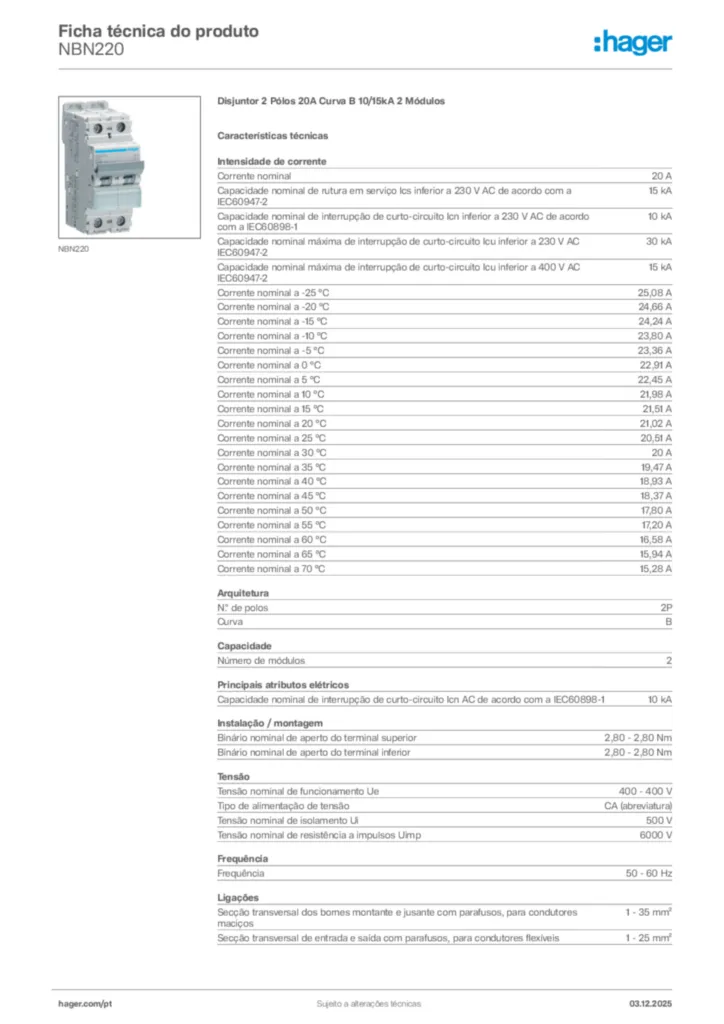

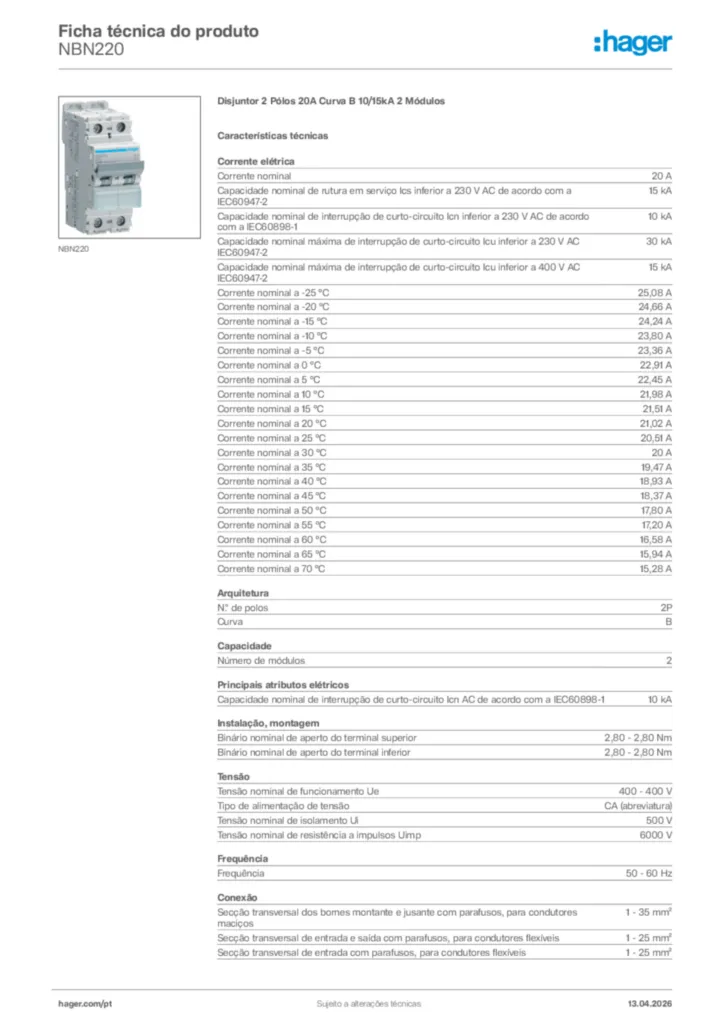

Características técnicas
Intensidade de corrente
-
Corrente nominal20 A
-
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-215 kA
-
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-110 kA
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-230 kA
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-215 kA
-
Corrente nominal a -25 °C25,08 A
-
Corrente nominal a -20 °C24,66 A
-
Corrente nominal a -15 °C24,24 A
-
Corrente nominal a -10 °C23,80 A
-
Corrente nominal a -5 °C23,36 A
-
Corrente nominal a 0 °C22,91 A
-
Corrente nominal a 5 °C22,45 A
-
Corrente nominal a 10 °C21,98 A
-
Corrente nominal a 15 °C21,51 A
-
Corrente nominal a 20 °C21,02 A
-
Corrente nominal a 25 °C20,51 A
-
Corrente nominal a 30 °C20 A
-
Corrente nominal a 35 °C19,47 A
-
Corrente nominal a 40 °C18,93 A
-
Corrente nominal a 45 °C18,37 A
-
Corrente nominal a 50 °C17,80 A
-
Corrente nominal a 55 °C17,20 A
-
Corrente nominal a 60 °C16,58 A
-
Corrente nominal a 65 °C15,94 A
-
Corrente nominal a 70 °C15,28 A
Arquitetura
-
N.º de polos2P
-
CurvaB
Capacidade
-
Número de módulos2
Instalação / montagem
-
Binário nominal de aperto do terminal superior2,80 - 2,80 Nm
-
Binário nominal de aperto do terminal inferior2,80 - 2,80 Nm
-
Binário de aperto nominal2,80 - 2,80 Nm
-
Tipo de ligação inferior para aparelhos modularesbiconnect
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Possibilidade de montagem a 360°Sim
Principais atributos elétricos
-
Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-110 kA
Tensão
-
Tensão nominal de funcionamento Ue400 - 400 V
-
Tipo de alimentação de tensãoCA (abreviatura)
-
Tensão nominal de isolamento Ui500 V
-
Tensão nominal de resistência a impulsos Uimp6000 V
Frequência
-
Frequência50 - 60 Hz
Ligações
-
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços1 - 35 mm²
-
Secção transversal de entrada e saída com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores maciços1 - 35 mm²
ìndice de proteção
-
Índice de proteção IPIP20
Condições de utilização
-
Grau de poluição de acordo com IEC60664/IEC60947-22
-
Classe de limitação da energia I²t3
-
Temperatura de funcionamento-25 - 70 °C
Potência
-
Potência total dissipada em IN5,29 W
Endurância
-
N.º de manobras elétricas em ciclos4000
-
N.º de manobras mecânicas20000
Conectividade
-
Tipo de ligaçõesTerminal de parafuso
-
Alinhamento dos bornes superiores para aparelhos modularesBornes alinhados
-
Alinhamento dos bornes inferiores para aparelhos modularesBornes alinhados
Dimensões
-
Altura83 mm
-
Largura35 mm
-
Profundidade70 mm
