Disjuntor P630 TM 3P-3D 400A 70kA HEW400DR

EAN
3250613243944
Quantidade
1 Uni.
Grupo
04
Preço
1 526,29 €
/ Uni. *
1 526,29 €
/ Uni. *

You have to log in with your myHager profile to see prices and to order.

Faça login para criar uma lista de produtos

Você precisa estar logado em sua conta myHager para criar listas de produtos

Crie a sua conta aqui Entrar
Disponibilidade e preço sob consulta

Disjuntor P630 TM 3P-3D 400A 70kA

HEW400DR

  • Acessórios
  • Características técnicas
  • Valor ambiental
  • Documentos

Complete seu sistema

Acessórios opcionais

  • Ver mais (47)
    • Sob tensão da bobina 8 produtos disponíveis
    • Bloqueio das funções de bloqueio 8 produtos disponíveis
    • Dispa­rador de tensão 5 produtos disponíveis
    • Cabo de bloqueio dos auxi­li­ares 2 produtos disponíveis
    • Tampa de termi­nais 6 produtos disponíveis
    • Funções de ligação 3 produtos disponíveis

    Complete seu sistema

    • Sob tensão da bobina
    • Bloqueio das funções de bloqueio
    • Dispa­rador de tensão
    • Cabo de bloqueio dos auxi­li­ares
    • Tampa de termi­nais
    • Funções de ligação
    • Bloco de contacto auxi­liar
    • Disjuntor de potência do chassis
    • Maní­pulo para disjuntor de potência MCCB
    • Operador de motor
    • Veio de acio­na­mento do disjuntor de potência
    • HXA013H

      Bob. mín. tensão 110V AC x160/P630

      105,58 €  / Uni.*
    • HXA051H

      Bob. mín. temp. 24V DC x160/P630

      208,09 €  / Uni.*
    • HXA015H

      Bob. mín. tensão 400V AC x160/P630

      105,58 €  / Uni.*
    • HXA014H

      Bob. mín. tensão 230V AC x160/P630

      105,58 €  / Uni.*
    • HXA055H

      Bob. mín. temp. 400V AC x160/P630

      208,09 €  / Uni.*
    • HXA054H

      Bob. mín. temp. 230V AC x160/P630

      208,09 €  / Uni.*
    • HXA011H

      Bob. mín. tensão 24V DC x160/P630

      105,58 €  / Uni.*
    • HXA053H

      Bob. mín. temp. 110V AC x160/P630

      208,09 €  / Uni.*
    • HXA039H

      Bloqueio de punho p/ cadeado h3+

      11,96 €  / Uni.*
    • HXW890H

      Encrav. chave p/chassis ext. P630

      137,42 €  / Uni.*
    • HXW888H

      Kit fechadura Ronis P630

      107,61 €  / Uni.*
    • HXS999H

      Canhão e chave Ronis p/disj. h3+

      100,16 €  / Uni.*
    • HXW168H

      Encrav. mecânico 4P P630 cmd. rot.

      194,28 €  / Uni.*
    • HXB070H

      Cabo encravamento mecânico 1, 0m

      30,64 €  / Uni.*
    • HXW066H

      Tampa encrav. mec. por cabo P630

      106,86 €  / Uni.*
    • HXB071H

      Cabo encravamento mecânico 1, 5m

      32,88 €  / Uni.*
    • HXA003H

      Bob. p/emissão 110V AC x160/P630

      63,55 €  / Uni.*
    • HXA005H

      Bob. p/emissão 400V AC x160/P630

      63,55 €  / Uni.*
    • HXA002H

      Bob. p/emissão 48V DC x160/P630

      63,55 €  / Uni.*
    • HXA001H

      Bob. p/emissão 24V DC x160/P630

      63,55 €  / Uni.*
    • HXA004H

      Bob. p/emissão 230V AC x160/P630

      63,55 €  / Uni.*
    • HXD068H

      Encrav. elec. motoriz. 630/1000A

      39,93 €  / Uni.*
    • HXB069H

      Encrav. elec. motoriz. 250-1000A

      39,93 €  / Uni.*
    • HYW052H

      Prot. isolante inclinada 3P P630

      22,22 €  / Uni.*
    • HYW050H

      Prot. isolante direita 3P P630

      22,22 €  / Uni.*
    • HYW025H

      Cobre bornes post. 3P P630

      44,43 €  / Uni.*
    • HYW023H

      Cobre bornes inclinados 3P P630

      49,37 €  / Uni.*
    • HYW021H

      Cobre bornes direitos 3P P630

      49,37 €  / Uni.*
    • HYD321H

      Cobertura p/base ext. 3P P630

      38,82 €  / Uni.*
    • HYW328H

      Jogo 2 ligad. em L p/base ext. P630

      38,89 €  / Uni.*
    • HYW011H

      Prolong. Inclinados 3P (400A) P630

      67,77 €  / Uni.*
    • HYD031H

      Prolong. post. 3P (400A) P630

      81,65 €  / Uni.*
    • HXA021H

      Cont. auxiliar 1NA/NF x160/P630

      35,11 €  / Uni.*
    • HXA024H

      Cont. alarme 1NA/NF x160/P630

      35,11 €  / Uni.*
    • HXA025H

      Cont. auxiliar baixo nível x160/P630

      42,13 €  / Uni.*
    • HYW332H

      Adaptador p/chassis ext. 3P P630

      176,29 €  / Uni.*
    • HYW330H

      Chassis ext. 3P P630

      373,32 €  / Uni.*
    • HYW300H

      Adaptador p/base ext. 3P P630

      176,29 €  / Uni.*
    • HYW200H

      Base ext. 3P P630

      331,84 €  / Uni.*
    • HXW031H

      Comando rotativo extraível P630

      138,87 €  / Uni.*
    • HXW030H

      Comando rotativo directo P630

      86,76 €  / Uni.*
    • HXW042HK

      Motoriz. c/chave 100-240V AC P630

      1 026,96 €  / Uni.*
    • HXW042H

      Motoriz. 100-240V AC P630

      821,58 €  / Uni.*
    • HXW040HK

      Motoriz. c/chave 24-48V DC P630

      1 026,96 €  / Uni.*
    • HXW040H

      Motoriz. 24-48V DC P630

      821,58 €  / Uni.*
    • HXW913H

      Prol. eixo 320mm p/disj. P630

      46,85 €  / Uni.*
    • HXW915H

      Prol. eixo 500mm p/disj. P630

      55,75 €  / Uni.*

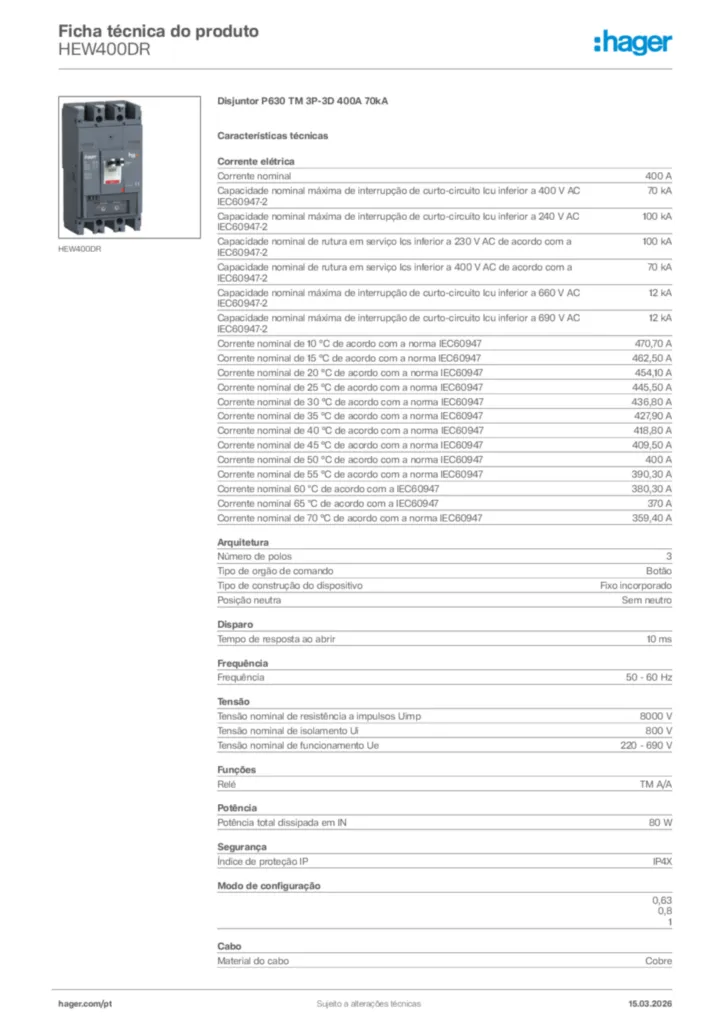

    Características técnicas

    Corrente elétrica
    • Corrente nominal
      400 A
    • Capa­ci­dade nominal máxima de inter­rupção de curto-­cir­cuito Icu infe­rior a 400 V AC IEC60947-2
      70 kA
    • Capa­ci­dade nominal máxima de inter­rupção de curto-­cir­cuito Icu infe­rior a 240 V AC IEC60947-2
      100 kA
    • Capa­ci­dade nominal de rutura em serviço Ics infe­rior a 230 V AC de acordo com a IEC60947-2
      100 kA
    • Capa­ci­dade nominal de rutura em serviço Ics infe­rior a 400 V AC de acordo com a IEC60947-2
      70 kA
    • Capa­ci­dade nominal máxima de inter­rupção de curto-­cir­cuito Icu infe­rior a 660 V AC IEC60947-2
      12 kA
    • Capa­ci­dade nominal máxima de inter­rupção de curto-­cir­cuito Icu infe­rior a 690 V AC IEC60947-2
      12 kA
    • Corrente nominal de 10 °C de acordo com a norma IEC60947
      470,70 A
    • Corrente nominal de 15 °C de acordo com a norma IEC60947
      462,50 A
    • Corrente nominal de 20 °C de acordo com a norma IEC60947
      454,10 A
    • Corrente nominal de 25 °C de acordo com a norma IEC60947
      445,50 A
    • Corrente nominal de 30 °C de acordo com a norma IEC60947
      436,80 A
    • Corrente nominal de 35 °C de acordo com a norma IEC60947
      427,90 A
    • Corrente nominal de 40 °C de acordo com a norma IEC60947
      418,80 A
    • Corrente nominal de 45 °C de acordo com a norma IEC60947
      409,50 A
    • Corrente nominal de 50 °C de acordo com a norma IEC60947
      400 A
    • Corrente nominal de 55 °C de acordo com a norma IEC60947
      390,30 A
    • Corrente nominal 60 ºC de acordo com a IEC60947
      380,30 A
    • Corrente nominal 65 ºC de acordo com a IEC60947
      370 A
    • Corrente nominal de 70 °C de acordo com a norma IEC60947
      359,40 A
    Arqui­te­tura
    • Número de polos
      3
    • Tipo de orgão de comando
      Botão
    • Tipo de cons­trução do dispo­si­tivo
      Fixo incor­po­rado
    • Posição neutra
      Sem neutro
    Disparo
    • Tempo de resposta ao abrir
      10 ms
    Frequência
    • Frequência
      50 - 60 Hz
    Tensão
    • Tensão nominal de resis­tência a impulsos Uimp
      8000 V
    • Tensão nominal de isola­mento Ui
      800 V
    • Tensão nominal de funci­o­na­mento Ue
      220 - 690 V
    Funções
    • Relé
      TM A/A
    Potência
    • Potência total dissi­pada em IN
      80 W
    Segu­rança
    • Índice de proteção IP
      IP4X
    • AT_Ther­mal­Pro­tec­ti­onK­nob­Set­ting
      0,63, 0,8, 1
    Cabo
    • Mate­rial do cabo
      Cobre
    Compa­ti­bi­li­dade
    • Compa­tível com Dispo­si­tivo Dife­ren­cial Bloco Dife­ren­cial
      Sim
    • Adequado para calha DIN
      Não
    • Adequado para caixa de distri­buição
      Sim
    Dimen­sões
    • Altura
      260 mm
    • Largura
      140 mm
    • Profun­di­dade
      150 mm
    • Barra condu­tora a jusante: largura, altura, diâmetro do para­fuso (máx.)
      10 mm, 12 mm, 32 mm
    • Barra condu­tora de corrente supe­rior: largura, altura, diâmetro do para­fuso (máx.)
      10 mm, 12 mm, 32 mm
    Insta­la­ção, montagem
    • Posição de monta­gem/­li­gação
      Frente
    • Binário de aperto nominal
      18 - 18 Nm
    • Binário nominal de aperto do terminal infe­rior
      18 - 18 Nm
    • Binário nominal de aperto do terminal supe­rior
      18 - 18 Nm

    Valor ambiental

    Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

    Conformidade RoHs Sim
    REACh - livre de SVHC Sim

    Certificações e documentos

    documento PEP en-GB 2025-07-25
    PDF
    14,81 MB
    Hager REACH declaration HEW400DR
    PDF
    Hager RoHS report HEW400DR
    PDF

    Documentos

    • Imagem do produto

      Imagem HEW400DR | Hager Portugal

      Descarregar imagem HEW400DR

    • Manual de instruções

      Imagem Manual de instruções International 2025-01-21 | Hager Portugal

      Manual de instruções International 2025-01-21

      PDF
      10,29 MB
    • Manual

      Imagem Technical catalogue | Hager Portugal

      Technical catalogue

      h3+ Moulded Case Circuit breakers up to 630A

      PDF
      48,86 MB
    • Declaração de conformidade

      Imagem Declaration | Hager Portugal

      Declaration

      Declaração de conformidade International 2022-03-04

      PDF
      355,64 kB
      Imagem Declaration | Hager Portugal

      Declaration

      Declaração de conformidade International 2022-03-04

      PDF
      332,59 kB
      Imagem EU Declaration of Conformity | Hager Portugal

      EU Declaration of Conformity

      PDF
      588,41 kB
