MCB Wyłącznik nadprądowy Icn=10000A / Icu=15kA 2P B 6A NBN206
EAN
3250614613845
Liczba w opakowaniu
6 szt.
Grupa rabatowa
APA
Cena
232,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Adapter do montażu na szynie DIN 1 dostępne produkty -
Akcesoria mechaniczne 1 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty -
Wyzwalacz wzrostowy 2 dostępne produkty -
Wyzwalacz podnapięciowy 2 dostępne produkty -
Zobacz więcej 7 dostępne inne produkty
Uzupełnij swój system
-
L061
Profil podwyższający 15mm 1M
10,50 zł / szt.*
-
LZ060
Element dystansowy 0,5M
6,60 zł / szt.*
-
MZ201
Styk pomocniczy do MCB, RCBO 1NO+1NC Ith=6A 230VAC
149,60 zł / szt.* -
MZ202Styk sygnalizacyjny do MCB, RCBO 1NO+1NC Ith=6A 230VAC
215,00 zł / szt.*
-
MZ203
Wyzwalacz wzrostowy do MCB, RCCB, RCBO 110-130VDC / 230-415VAC
390,00 zł / szt.* -
MZ204Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC
369,00 zł / szt.*
-
MZ205
Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 48VDC
388,00 zł / szt.* -
MZ206Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 230VAC
425,00 zł / szt.*
-
MZ212Wyzwalacz nadnapięciowy do MCB, RCCB, RCBO 230VAC
211,00 zł / szt.*
-
MZN121Przegrody izolacyjne kpl 3 szt. do MCB Icn=10000A/Icu=15kA, serii NxNxxx
43,50 zł / Komplet*
-
MZN175Mechanizm blokujący do MCB/RCCB/RCBO
58,00 zł / szt.*
-
MZN120Pokrywa zacisku 1P do MCB Icn=10000A/Icu=15kA, serii NxNxxx
90,00 zł / szt.*
-
KDN263ASzyna grzebieniowa widełkowa pozioma 2P 10mm2 12M
63,30 zł / szt.* -
KDN263BSzyna grzebieniowa widełkowa pozioma 2P 10mm2 56M
262,00 zł / szt.*

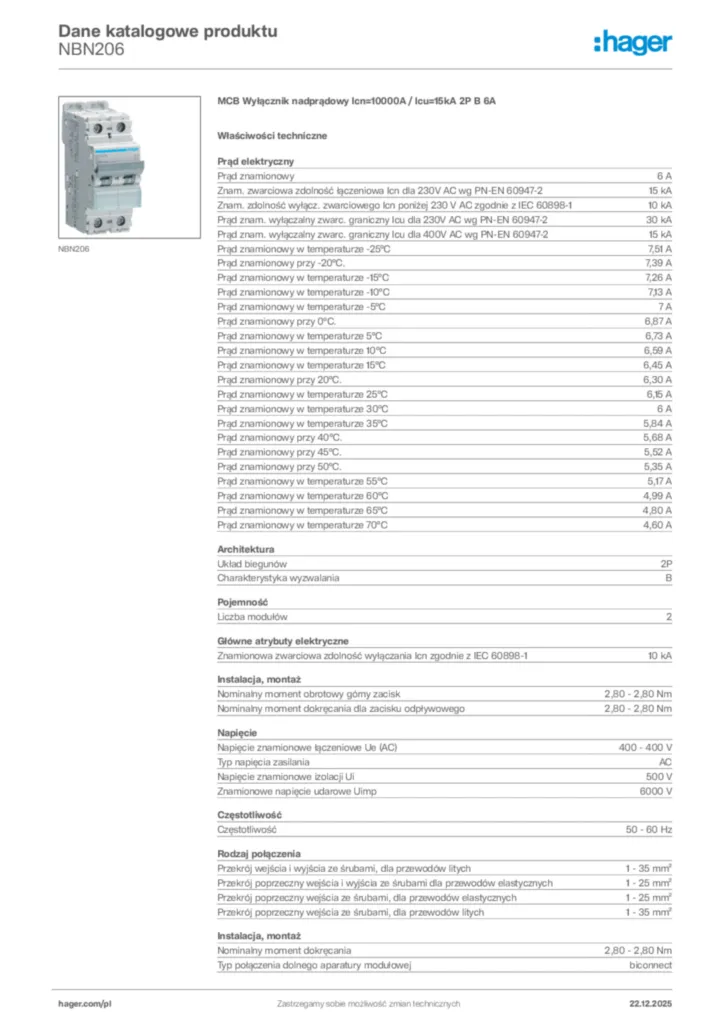

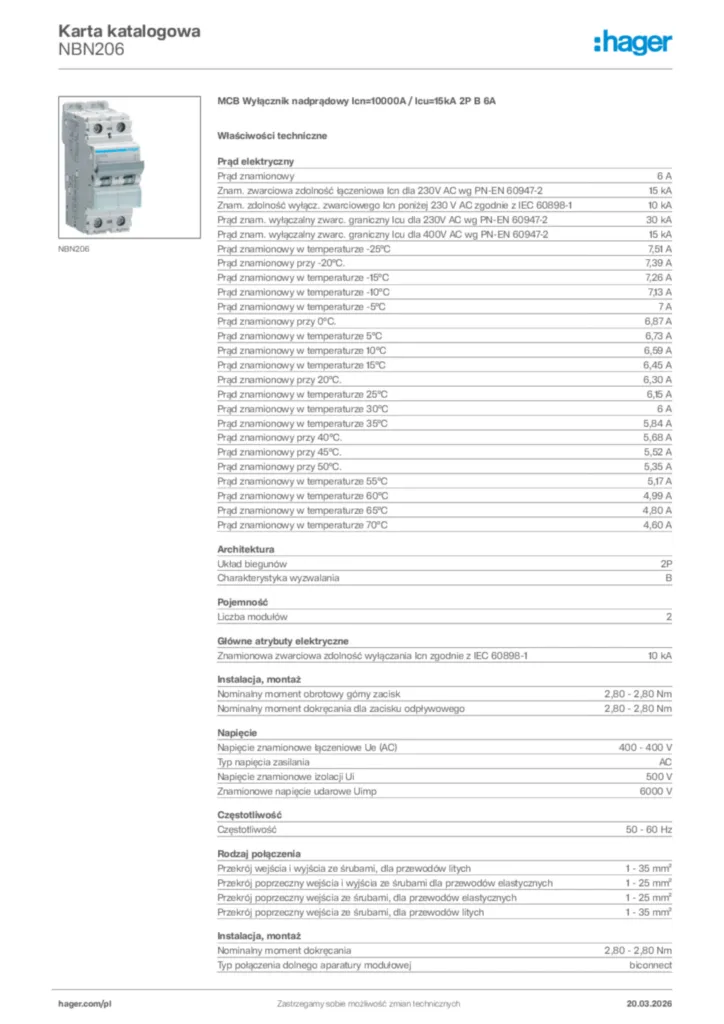

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy6 A
-
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-215 kA
-
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-110 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-230 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-215 kA
-
Prąd znamionowy w temperaturze -25°C7,51 A
-
Prąd znamionowy przy -20°C.7,39 A
-
Prąd znamionowy w temperaturze -15°C7,26 A
-
Prąd znamionowy w temperaturze -10°C7,13 A
-
Prąd znamionowy w temperaturze -5°C7 A
-
Prąd znamionowy przy 0°C.6,87 A
-
Prąd znamionowy w temperaturze 5°C6,73 A
-
Prąd znamionowy w temperaturze 10°C6,59 A
-
Prąd znamionowy w temperaturze 15°C6,45 A
-
Prąd znamionowy przy 20°C.6,30 A
-
Prąd znamionowy w temperaturze 25°C6,15 A
-
Prąd znamionowy w temperaturze 30°C6 A
-
Prąd znamionowy w temperaturze 35°C5,84 A
-
Prąd znamionowy przy 40°C.5,68 A
-
Prąd znamionowy przy 45°C.5,52 A
-
Prąd znamionowy przy 50°C.5,35 A
-
Prąd znamionowy w temperaturze 55°C5,17 A
-
Prąd znamionowy w temperaturze 60°C4,99 A
-
Prąd znamionowy w temperaturze 65°C4,80 A
-
Prąd znamionowy w temperaturze 70°C4,60 A
Architektura
-
Układ biegunów2P
-
Charakterystyka wyzwalaniaB
Pojemność
-
Liczba modułów2
Główne atrybuty elektryczne
-
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-110 kA
Instalacja, montaż
-
Nominalny moment obrotowy górny zacisk2,80 - 2,80 Nm
-
Nominalny moment dokręcania dla zacisku odpływowego2,80 - 2,80 Nm
-
Nominalny moment dokręcania2,80 - 2,80 Nm
-
Typ połączenia dolnego aparatury modułowejbiconnect
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Możliwość montażu 360°Tak
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)400 - 400 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowe napięcie udarowe Uimp6000 V
Częstotliwość
-
Częstotliwość50 - 60 Hz
Rodzaj połączenia
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych1 - 35 mm²
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych1 - 25 mm²
-
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych1 - 25 mm²
-
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych1 - 35 mm²
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP20
Warunki użytkowania
-
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.2
-
Klasa ograniczenia energii I²t3
-
Zakres temperatur pracy-25 - 70 °C
Moc
-
Całkowite straty mocy dla prądu znamionowego2,68 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)4000
-
Wytrzymałość mechaniczna (liczba cykli)20000
Łączność
-
Typ połączeniaZacisk śrubowy
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
Wymiary
-
Wysokość83 mm
-
Szerokość35 mm
-
Głębokość70 mm
