FV+ rozłącznik bezp.listw. NH00 3P 160A 690VAC szyny 185mm zac.kl.95mm2 wsp.pod. LV8SG00HRTPWS

Name: LV8SG00HRTPWS
Brand: Hager
SKU: LV8SG00HRTPWS
Price: 780 PLN

Cena

780,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska

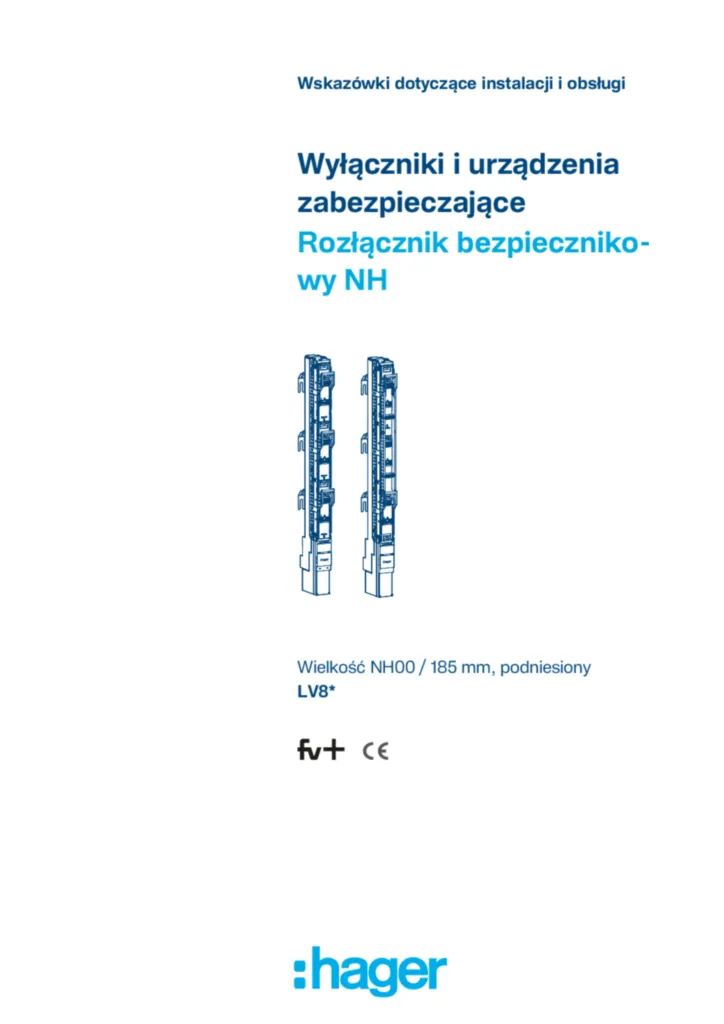

Dokumentacja
Więcej produktów

Uzupełnij swój system

Akcesoria/części do podstaw bezpiecznikowych NH 2 dostępne produkty
Osłona przyłączy 1 dostępne produkty
Akcesoria mechaniczne 5 dostępne produkty
Połączenie zacisków kablowych 2 dostępne produkty
Zacisk do szyn fazowych 1 dostępne produkty
Przekładnik prądowy 1 dostępne produkty

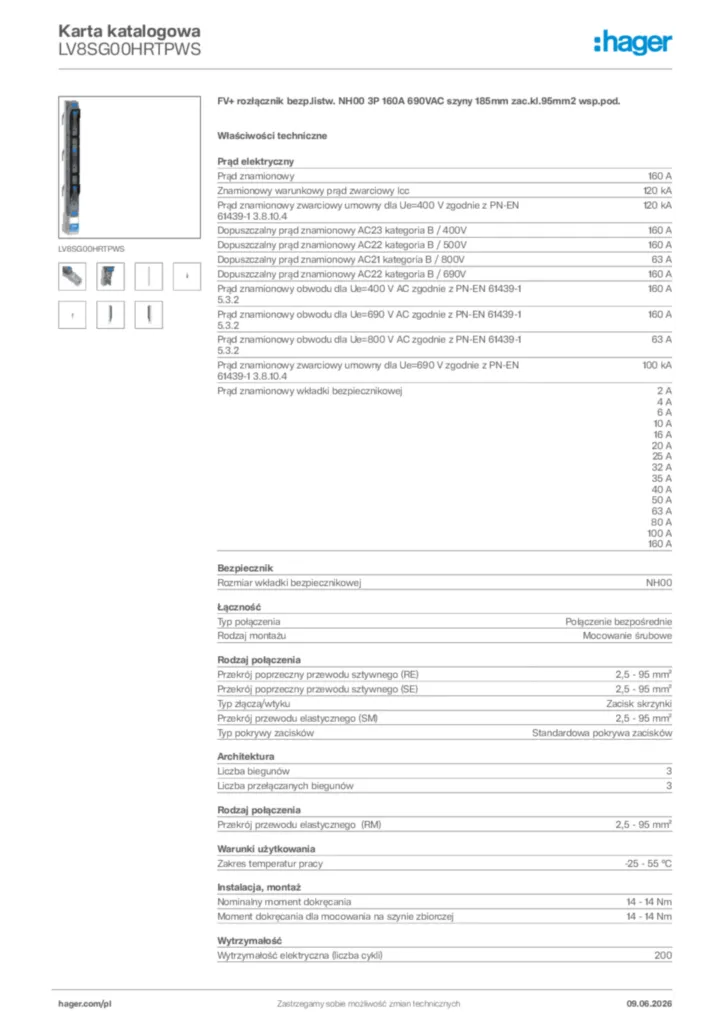

Specyfikacja techniczna

Prąd znamionowy

160 A
Znamionowy warunkowy prąd zwarciowy lcc

120 kA
Prąd znamionowy zwarciowy umowny dla Ue=400 V zgodnie z PN-EN 61439-1 3.8.10.4

120 kA
Dopuszczalny prąd znamionowy AC23 kategoria B / 400V

160 A
Dopuszczalny prąd znamionowy AC22 kategoria B / 500V

160 A
Dopuszczalny prąd znamionowy AC21 kategoria B / 800V

63 A
Dopuszczalny prąd znamionowy AC22 kategoria B / 690V

160 A
Prąd znamionowy obwodu dla Ue=400 V AC zgodnie z PN-EN 61439-1 5.3.2

160 A
Prąd znamionowy obwodu dla Ue=690 V AC zgodnie z PN-EN 61439-1 5.3.2

160 A
Prąd znamionowy obwodu dla Ue=800 V AC zgodnie z PN-EN 61439-1 5.3.2

63 A
Prąd znamionowy zwarciowy umowny dla Ue=690 V zgodnie z PN-EN 61439-1 3.8.10.4

100 kA
Prąd znamionowy wkładki bezpiecznikowej

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 160 A
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

5 kA

Rozmiar wkładki bezpiecznikowej

NH00

Typ połączenia

Połączenie bezpośrednie
Rodzaj montażu

Mocowanie śrubowe

Przekrój poprzeczny przewodu sztywnego (RE)

2,5 - 95 mm²
Przekrój poprzeczny przewodu sztywnego (SE)

2,5 - 95 mm²
Typ złącza/wtyku

Zacisk skrzynki
Przekrój przewodu elastycznego (SM)

2,5 - 95 mm²
Przekrój przewodu elastycznego (RM)

2,5 - 95 mm²

Liczba biegunów

3
Liczba przełączanych biegunów

3

Zakres temperatur pracy

-25 - 55 °C

Nominalny moment dokręcania

14 - 14 Nm
Moment dokręcania dla mocowania na szynie zbiorczej

14 - 14 Nm

Wytrzymałość elektryczna (liczba cykli)

200
Wytrzymałość mechaniczna (liczba cykli)

1400
Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4

1600

Klasa ochrony przed wnikaniem (IP)

IP2X

Napięcie znamionowe izolacji Ui

1000 V
Znamionowe napięcie udarowe Uimp

8 kV
Napięcie znamionowe łączeniowe Ue (AC)

690 - 690 V

Odległość szyn zbiorczych

185 mm
Wysokość

676 mm
Głębokość

181 mm

Całkowite straty mocy dla prądu znamionowego

22 W
Maksymalna utrata mocy wkładki bezpiecznikowej

12 W
Strata mocy przy pełnym obciążeniu

58 W

Częstotliwość

50 - 60 Hz

Ze wskaźnikiem awarii

Nie

Rozłączenie obustronne

Tak

Zawiera materiał z recyklingu (% całkowitej masy plastiku)

11 %

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak

Bezhalogenowe Tak
