MCB Wyłącznik nadprądowy Icu=50kA 2P C 20A HMX220
EAN
3250613231910
Liczba w opakowaniu
1 szt.
Grupa rabatowa
UTS
Cena
1 085,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Blok różnicowoprądowy125 A typ AC 2 dostępne produkty -
Blok różnicowoprądowy 125 A typ A-HI 2 dostępne produkty -
Adapter do montażu na szynie DIN 1 dostępne produkty -
Akcesoria mechaniczne 1 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty -
Zobacz więcej 8 dostępne inne produkty
Uzupełnij swój system
-
BDC280E
Blok różnicowoprądowy do MCB serii HMxxxx 1P+N 125A/30mA Typ AC
1508,00 zł / szt.* -
BTC280EBlok różnicowoprądowy do MCB serii HMxxxx 1P+N 125A/0,3-1A Typ AC
2850,00 zł / szt.*
-
L061
Profil podwyższający 15mm 1M
9,90 zł / szt.*
-
LZ060
Element dystansowy 0,5M
6,30 zł / szt.*
-
MZ201
Styk pomocniczy do MCB, RCBO 1NO+1NC Ith=6A 230VAC
143,00 zł / szt.* -
MZ202Styk sygnalizacyjny do MCB, RCBO 1NO+1NC Ith=6A 230VAC
206,00 zł / szt.*
-
MZ203Wyzwalacz wzrostowy do MCB, RCCB, RCBO 110-130VDC / 230-415VAC
372,00 zł / szt.* -
MZ204Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC
353,00 zł / szt.*
-
MZ205Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 48VDC
371,00 zł / szt.* -
MZ206Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 230VAC
407,00 zł / szt.*
-
MZ212Wyzwalacz nadnapięciowy do MCB, RCCB, RCBO 230VAC
202,00 zł / szt.*
-
MZN131Przegroda izolacyjna kpl 3 szt. do MCB Icu=10-50kA, serii HMxxxx
23,20 zł / Komplet*
-
MZN175Mechanizm blokujący do MCB/RCCB/RCBO
55,00 zł / szt.*
-
MZN130Pokrywa zacisku 1P do MCB Icu=10-50kA, serii HMxxxx
23,20 zł / szt.*

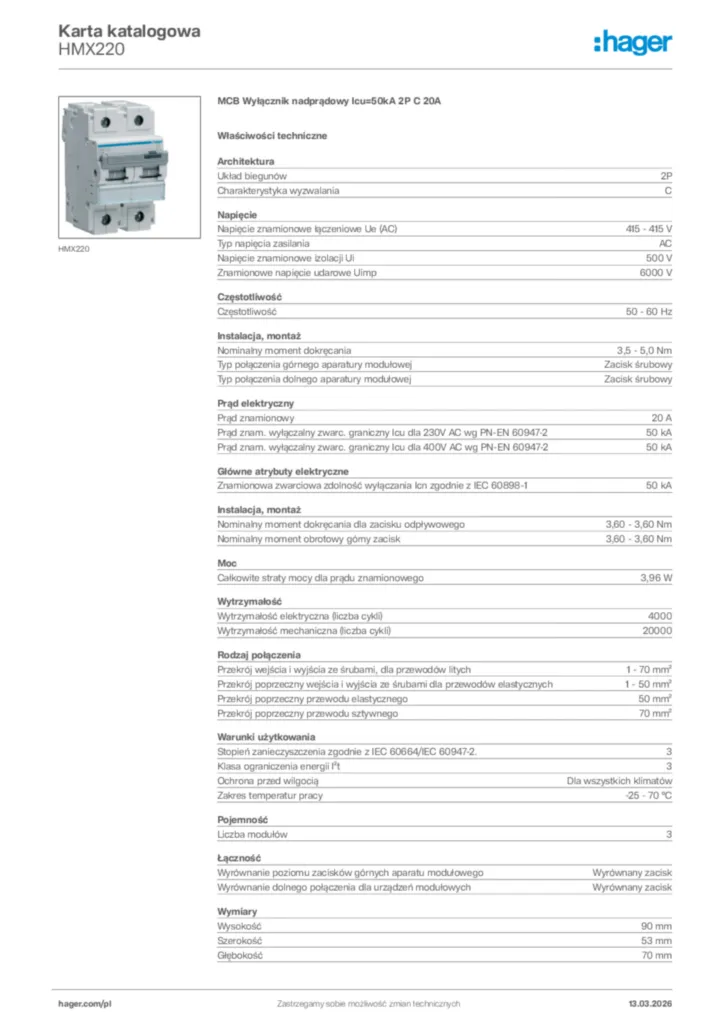

Specyfikacja techniczna
Architektura
-
Układ biegunów2P
-
Charakterystyka wyzwalaniaC
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)415 - 415 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowe napięcie udarowe Uimp6000 V
Częstotliwość
-
Częstotliwość50 - 60 Hz
Instalacja, montaż
-
Nominalny moment dokręcania3,5 - 5,0 Nm
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Typ połączenia dolnego aparatury modułowejZacisk śrubowy
Prąd elektryczny
-
Prąd znamionowy20 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-250 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-250 kA
Główne atrybuty elektryczne
-
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-150 kA
-
Nominalny moment dokręcania dla zacisku odpływowego3,60 - 3,60 Nm
-
Nominalny moment obrotowy górny zacisk3,60 - 3,60 Nm
Moc
-
Całkowite straty mocy dla prądu znamionowego3,96 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)4000
-
Wytrzymałość mechaniczna (liczba cykli)20000
Rodzaj połączenia
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych1 - 70 mm²
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych1 - 50 mm²
-
Przekrój poprzeczny przewodu elastycznego50 mm²
-
Przekrój poprzeczny przewodu sztywnego70 mm²
Warunki użytkowania
-
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.3
-
Klasa ograniczenia energii I²t3
-
Ochrona przed wilgociąDla wszystkich klimatów
-
Zakres temperatur pracy-25 - 70 °C
Pojemność
-
Liczba modułów3
Łączność
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
Wymiary
-
Wysokość90 mm
-
Szerokość53 mm
-
Głębokość70 mm
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja montażu
notice verrouillage manette disjoncteur 125A modulaire
Instrukcja montażu International 2020-01-01
PDF26,38 kB -
Dane techniczne - Deklaracja zgodności
Deklaracja zgodności UE
Dane techniczne - Deklaracja zgodności pl-PL 2020-05-05
PDF189,90 kB
