Urządzenia do montażu na szynie DIN

MCB Wyłącznik nadprądowy Icn=15000A / Icu=15kA 2P C 125A HMC299

Name: HMC299
Brand: Hager
SKU: HMC299
Price: 707 PLN

EAN

3250613230180

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Cena

707,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

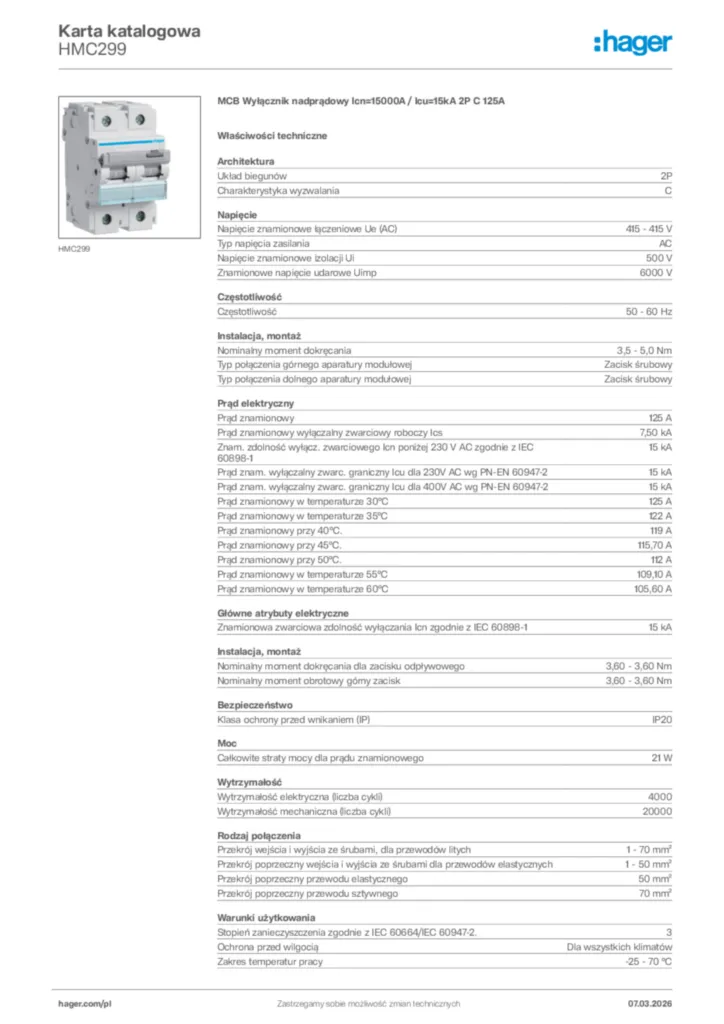

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Blok różnicowoprądowy125 A typ AC 2 dostępne produkty
Blok różnicowoprądowy 125 A typ A-HI 2 dostępne produkty
Adapter do montażu na szynie DIN 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Zobacz więcej 9 dostępne inne produkty

Specyfikacja techniczna

Układ biegunów

2P
Charakterystyka wyzwalania

C

Napięcie znamionowe łączeniowe Ue (AC)

415 - 415 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

6000 V

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

3,5 - 5,0 Nm
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Typ połączenia dolnego aparatury modułowej

Zacisk śrubowy

Prąd znamionowy

125 A
Prąd znamionowy wyłączalny zwarciowy roboczy Ics

7,50 kA
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

15 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

15 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

15 kA
Prąd znamionowy w temperaturze 30°C

125 A
Prąd znamionowy w temperaturze 35°C

122 A
Prąd znamionowy przy 40°C.

119 A
Prąd znamionowy przy 45°C.

115,70 A
Prąd znamionowy przy 50°C.

112 A
Prąd znamionowy w temperaturze 55°C

109,10 A
Prąd znamionowy w temperaturze 60°C

105,60 A

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

15 kA
Nominalny moment dokręcania dla zacisku odpływowego

3,60 - 3,60 Nm
Nominalny moment obrotowy górny zacisk

3,60 - 3,60 Nm

Całkowite straty mocy dla prądu znamionowego

21 W

Wytrzymałość elektryczna (liczba cykli)

4000
Wytrzymałość mechaniczna (liczba cykli)

20000

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 70 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 50 mm²

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

3
Ochrona przed wilgocią

Dla wszystkich klimatów

Liczba modułów

3

Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

90 mm
Szerokość

53 mm
Głębokość

70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodność z REACH Tak
